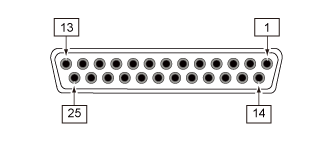

TOP > Productspecificaties > Interface > Extern signaal (EXT)-interface > Basisspecificaties van de extern signaal (EXT)-interface Basisspecificaties van de extern signaal (EXT)-interface Deze interface is ontworpen om de printer te verbinden met andere randapparaten. Basisspecificaties Aansluiting DB 25-pins, contrastekker Amphenol 14-pins, contrastekker (te gebruiken met de optionele 14-pins conversiekabel) Signaalniveaus Ingang (gedeelde NPN/PNP-verbinding) Ingangsaansluiting ON: Iin = ca. 0 mA (hoge impedantie) Ingangsaansluiting OFF: Iin = ca. 2 tot 20 mA (0 tot 0,7 V) Output Uitgangsaansluiting ON: Iout = ca. 80 mA Uitgangsaansluiting OFF: Iout = ca. 0 mA Terug naar top
