Reinigen met de reinigingsset

Ga als volgt te werk om de printer schoon te maken met de reinigingsset:

• Gebruik nooit organische oplosmiddelen, zoals verdunner en wasbenzine, om de printer schoon te maken.

• Raadpleeg voor meer bijzonderheden over de reinigingsset de bijbehorende handleiding.

　

Speel de volgende instructievideo's af om de printerspecifieke reinigingsprocedures te bekijken.

Voor Standaard-/linkermodel

Reinigen (printkop)

Reinigen (rol)

Reinigen (mediapad)

Reinigen (lintpad)

Voor Gespiegeld/rechtermodel

Reinigen (printkop)

Reinigen (rol)

Reinigen (mediapad)

Reinigen (lintpad)

1.	Zorg ervoor dat de printer is uitgeschakeld en haal het netsnoer uit het stopcontact.

2.	Open het printerdeksel.

• Open het printerdeksel volledig om te voorkomen dat dit per ongeluk naar beneden komt en dichtklapt.

3.	Draai de vergrendelingshendel voor de printkop (1) rechtsom om de printkop te ontgrendelen.

• De printkop en het gedeelte eromheen zijn erg warm na het afdrukken. Wees voorzichtig dat u zich niet verbrandt. • Het aanraken van de rand van de printkop met blote handen kan verwondingen veroorzaken.

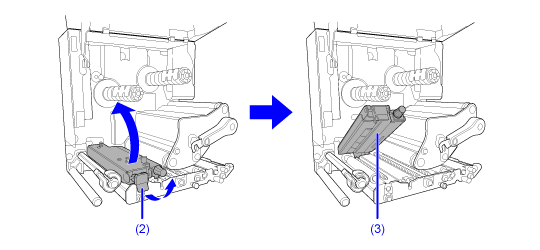

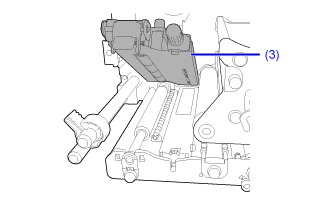

4.	Trek aan de toevoervergrendeling (2) om de toevoerrol en het mediasensormechanisme (3) te ontgrendelen.

De toevoerrol en het mediasensormechanisme (3) klappen open.

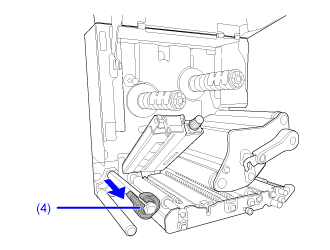

5.	Trek de mediageleider (4) weg van de printer.

6.	Verwijder de media en het lint (indien aanwezig).

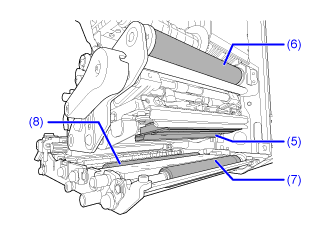

7.	Verwijder het vuil van de printkop (5), de lintrol (6), de plaatrol (7) en de drukrol (8) met een wattenstaafje/katoenen doek met wat reinigingsvloeistof.

8.	Verwijder het vuil van de drukplaat (9) met een katoenen doek met wat reinigingsvloeistof.

U kunt de drukplaat verwijderen om die gemakkelijker schoon te maken.

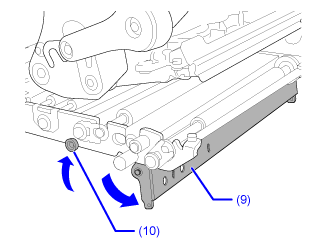

a.	Duw het lipje (10) omhoog om de drukplaat (9) vrij te maken.

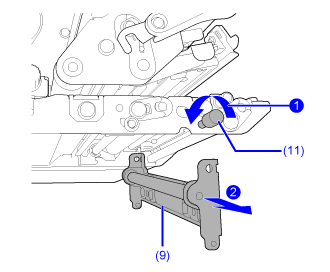

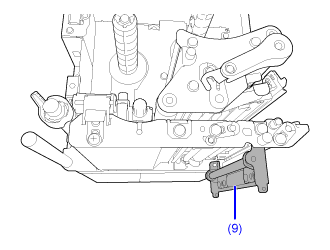

b.	Houd de drukplaat (9) tegen terwijl u de schroef (11) losdraait totdat de voorkant van de drukplaat naar beneden komt . Trek vervolgens de drukplaat (9) naar voren uit .

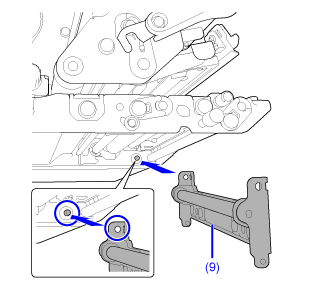

c.	Om de drukplaat (9) terug te zetten, duwt u het uitsteeksel op het middenframe van de printer stevig in het montagegat bij de voorste rand van de drukplaat (9).

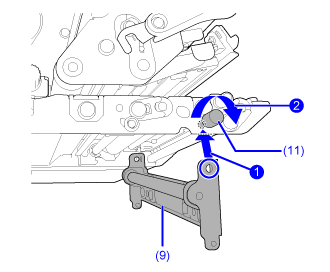

d.	Leg de schroef (11) gelijk met het montagegat aan de voorkant van de drukplaat (9) , en draai de schroef vast .

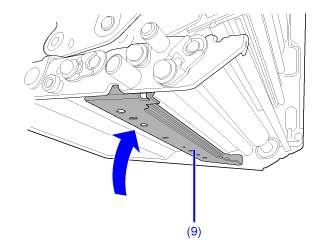

e.	Duw in het midden van de drukplaat (9) totdat die vastklikt.

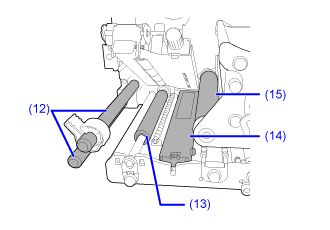

9.	Verwijder het vuil van media-assen (12), de toevoerrol (13), de mediasensor (14) en de lintrol (15) met een wattenstaafje/katoenen doek met wat reinigingsvloeistof.

10.	Maak de onderkant van de toevoerrol en het mediasensormechanisme (3) schoon met een katoenen doek met wat reinigingsvloeistof.

U kunt de mediasensorklep verwijderen om het oppervlak gemakkelijker schoon te maken.

a.	Draai de handschroef (16) op de mediasensorklep los , en verwijder de mediasensorklep (17) .

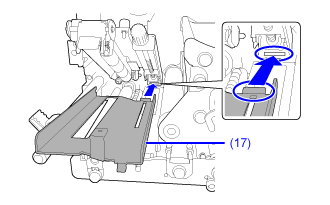

b.	Om de mediasensorklep (17) terug te zetten, moet u het lipje van de mediasensorklep (17) in de gleuf plaatsen zoals getoond op de afbeelding.

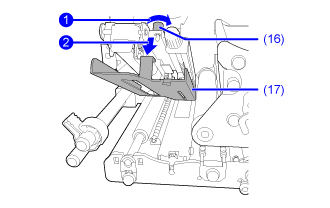

c.	Zet de mediasensorklep (17) vast met de handschroef (16).

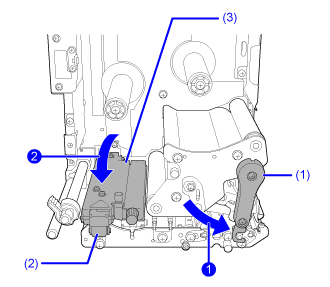

11.	Draai de vergrendelingshendel voor de printkop (1) linksom om de printkop te vergrendelen , en druk daarna de toevoerrol en het mediasensormechanisme (3) naar beneden totdat de toevoervergrendeling (2) vastklikt .

---
