Waar zit wat op de printer?

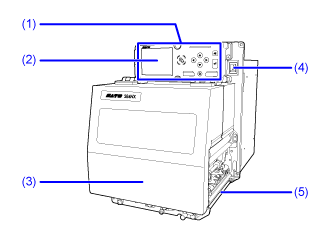

Voorkant

(1) Bedieningspaneel

(2) Scherm

(3) Printerdeksel

(4) Aan-uitknop (I/O)

Druk op deze knop om de printer in (stand "I") of uit te schakelen (stand "O").

(5) Media-uitvoeropening

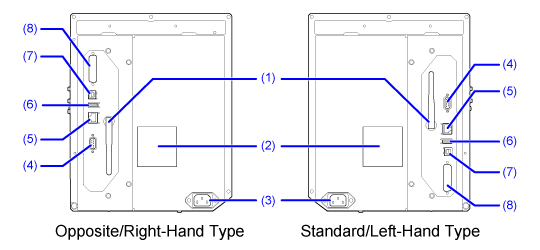

Achterkant

(1) Wireless LAN-antenne (optioneel)

Aansluiting om de optionele wireless LAN-antenne te installeren.

(2) Ventilatorfilter

Om te voorkomen dat er stof in de printer komt.

(3) AC-voedingsingang

Om de printer via het aangesloten netsnoer van stroom te voorzien.

Controleer vóór het aansluiten of de lokale netspanning ligt tussen 100 tot 240 VAC (wisselstroom), 50 tot 60 Hz.

(4) RS-232C-aansluiting

Om de printer aan te sluiten op de computer bij gebruik van de seriële RS-232C-interface.

Hierop kunt u ook een barcodechecker aansluiten.

In het menu [Extra] > [Barcodelezer] > [Lezen] > [Interface] kunt u selecteren of de RS-232C-interface wordt gebruikt.

(5) LAN-aansluiting

Om de printer via de LAN-interface aan te sluiten op het netwerk.

(6) USB-aansluiting (type A)

Om de printerinstellingen op te slaan in een USB-geheugen.

Hierop kunt u ook andere apparaten aansluiten, zoals een barcodechecker, barcodescanner/-lezer of toetsenbord.

• Controleer of het USB-geheugen virusvrij is voordat u dit op de printer aansluit. SATO Corporation kan niet verantwoordelijk worden gesteld voor printerstoringen te wijten aan virussen die via het USB-geheugen worden verspreid.

(7) USB-aansluiting (type B)

Om de printer via de USB-interface aan te sluiten op de computer.

(8) EXT-aansluiting (extern signaal-interface)

Interfaceaansluiting voor externe signalen. Hierop kunt u optionele apparaten aansluiten.

Binnenkant

(1) USB-aansluiting (type A)

Om de printerinstellingen op te slaan in een USB-geheugen.

Hierop kunt u ook andere apparaten aansluiten, zoals een barcodechecker, barcodescanner/-lezer of toetsenbord.

• Controleer of het USB-geheugen virusvrij is voordat u dit op de printer aansluit. SATO Corporation kan niet verantwoordelijk worden gesteld voor printerstoringen te wijten aan virussen die via het USB-geheugen worden verspreid. • Let erop dat de USB-stick in de juiste richting wijst als u deze insteekt.

• Hier volgen de afmetingen van het USB-geheugen dat u aan de zijkant van de printer kunt aansluiten: ◦ Lengte: ten hoogste 68 mm (exclusief metalen gedeelte van de connector) ◦ Breedte: ten hoogste 27,6 mm ◦ Dikte: ten hoogste 8,6 mm

(2) Linttoevoerspoel

(3) Mediageleider

(4) Toevoervergrendeling

Om de toevoerrol en het mediasensormechanisme te openen.

(5) Toevoerrol en mediasensormechanisme

(6) Toevoerrol (verbruiksartikel)

(7) Mediasensorinstelknop

Om de positie van de mediasensor aan te passen.

(8) Drukplaat (verbruiksartikel)

(9) Lintoprolspoel

(10) Vergrendelingshendel voor de printkop

Om het printkopmechanisme te ontgrendelen.

(11) Lintrol

(12) Printkop (verbruiksartikel)

Het onderdeel dat direct of via een lint afdrukt op de media. Reinig de printkop regelmatig.

(13) Plaatrol (verbruiksartikel)

(14) Drukrol (verbruiksartikel)

---
