Wkładanie taśmy

Film (bez dźwięku) znajduje się tutaj.

•	Standardowy/lewostronny

•	Przeciwny/prawostronny

• Po zakończeniu drukowania głowica drukująca i otaczające ją elementy są bardzo gorące. Należy uważać, aby się nie poparzyć. • Dotknięcie krawędzi głowicy drukującej gołą dłonią może spowodować obrażenia ciała.

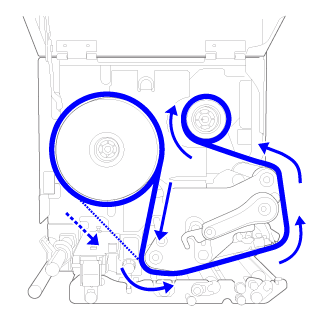

• Optymalną jakość druku można uzyskać tylko, stosując oryginalne nośniki i taśmy SATO do danego produktu. • Ścieżka prowadzenia taśmy przedstawiona jest na ilustracji poniżej. Taśma Face-in Taśma Face-out • Schemat ten pokazany jest także na naklejce umieszczonej po wewnętrznej stronie pokrywy górnej.

　

Procedura jest przedstawiona w następującym filmie.

Standardowy/lewostronny

Przeciwny/prawostronny

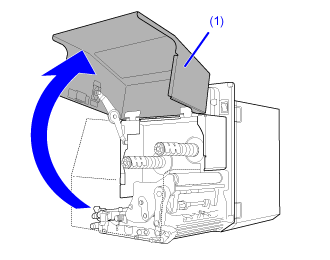

1.	Otworzyć pokrywę górną (1).

• Pokrywę górną należy maksymalnie odchylić, aby przypadkiem nie opadła.

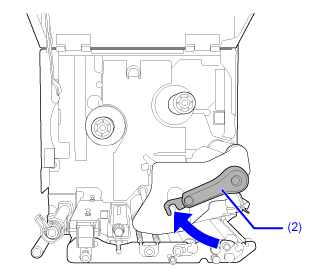

2.	Obrócić dźwignię (2) blokady głowicy w prawo, aby odblokować głowicę drukującą.

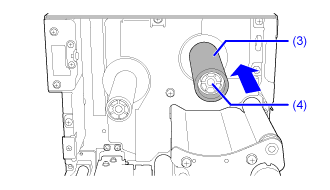

3.	Nasunąć pusty rdzeń (3) na wrzeciono nawijania taśmy (4)

Docisnąć rdzeń do oporu.

Jeżeli na wrzecionie nawijania taśmy jest taśma, należy ją usunąć przed założeniem nowej taśmy.

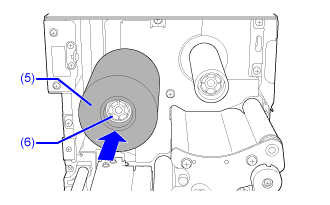

4.	Załadować taśmę (5) na wrzeciono podawania taśmy (6).

Wsunąć taśmę do oporu, uważając na kierunek nawijania.

Barwiąca strona taśmy musi znajdować się na spodzie w momencie, gdy taśma przechodzi pod głowicą drukującą.

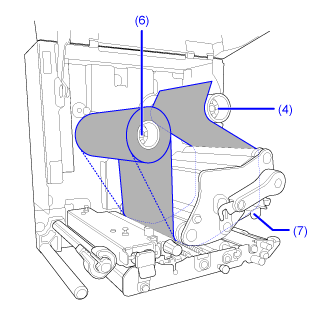

5.	Poprowadzić taśmę z wrzeciona podawania taśmy (6) pod głowicą (7) do wrzeciona nawijania taśmy (4).

Taśma Face-in

Taśma Face-out

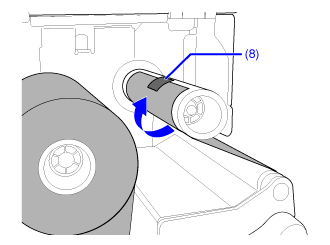

6.	Nawijać taśmę w prawo wokół pustego rdzenia taśmy i zamocować wolny koniec taśmy do rdzenia za pomocą taśmy klejącej (8).

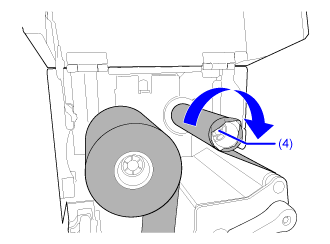

7.	Wykonać kilka obrotów wrzecionem nawijania taśmy (4), aby nawinąć taśmę, usuwając równocześnie zwis z taśmy.

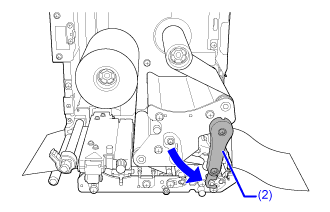

8.	Jeśli nośnik jest już włożony, obrócić dźwignię (2) blokady głowicy w lewo, aby zablokować głowicę drukującą.

9.	Zamknąć pokrywę górną.

• Zamykając pokrywę górną, uważać, aby nie przytrzasnąć sobie palców.

---
