Wymiana głowicy drukującej

Jeśli głowica drukująca ulegnie zużyciu lub uszkodzeniu, można ją z łatwością wymienić.

• Nie włączać ani wyłączać zasilania oraz nie podłączać ani nie odłączać przewodu zasilania, mając mokre dłonie. Grozi to porażeniem prądem. • Nie wymieniać głowicy drukującej, dopóki przewód zasilania drukarki nie zostanie odłączony od gniazdka elektrycznego. • Głowicy drukującej należy dotykać tylko w rękawiczkach, aby jej nie uszkodzić.

　

Poszczególne procedury wymiany przedstawiono na poniższych filmach.

Standardowy/lewostronny

Wymiana głowicy drukującej
(S84NX)

Wymiana głowicy drukującej
(S86NX)

Przeciwny/prawostronny

Wymiana głowicy drukującej
(S84NX)

Wymiana głowicy drukującej
(S86NX)

1.	Sprawdzić, czy zasilanie produktu jest wyłączone, i odłączyć przewód zasilania od gniazdka elektrycznego.

2.	Otworzyć pokrywę górną.

• Pokrywę górną należy maksymalnie odchylić, aby przypadkiem nie opadła.

3.	Obrócić dźwignię (1) blokady głowicy w prawo, aby odblokować głowicę drukującą.

• Po zakończeniu drukowania głowica drukująca i otaczające ją elementy są bardzo gorące. Poczekać, aż produkt ostygnie. • Dotknięcie krawędzi głowicy drukującej gołą dłonią może spowodować obrażenia ciała.

4.	Wyjąć nośnik i taśmę, jeżeli są włożone.

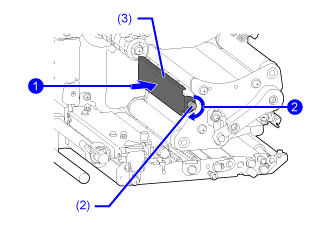

5.	Poluzować śrubę radełkowaną (2) zamocowaną do pokrywy (3) z boku głowicy drukującej i zdjąć pokrywę (3) .

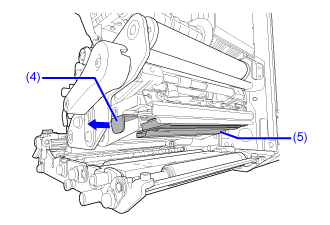

6.	Pociągając za wypustkę (4) odblokować głowicę drukującą (5).

Odblokowaną głowicę drukującą podtrzymywać dłonią.

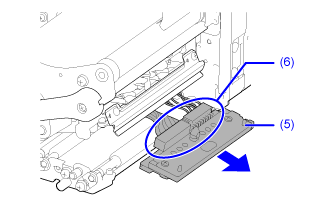

7.	Wyciągnąć głowicę drukującą (5) i odłączyć wszystkie złącza (6) od niesprawnej głowicy drukującej (5).

• (tylko S84NX) W modelach RFID antena UHF RFID zainstalowana jest na głowicy drukującej. Należy zachować ostrożność, aby nie pociągnąć za mocno przewodu anteny w czasie wymiany głowicy drukującej. Więcej informacji można uzyskać dystrybutorów i w serwisie firmy SATO.

8.	Podłączyć wszystkie złącza (6) do nowej głowicy drukującej.

• Zachować ostrożność w czasie pracy z głowicą drukującą. Nie dopuścić do zanieczyszczenia lub zadrapania delikatnych powierzchni głowicy drukującej.

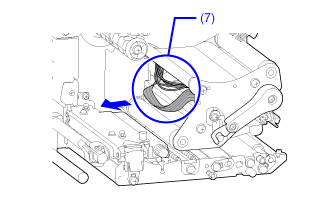

9.	Odciągnąć i ułożyć kable (7) wychodzące w górnej części zespołu głowicy drukującej.

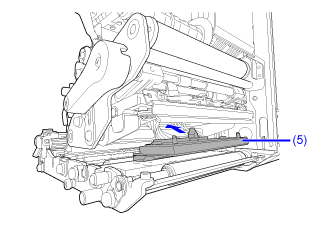

10.	Zamontować głowicę drukującą (5) w zespole głowicy drukującej.

Wyrównać głowicę drukującą i docisnąć ją w górę na tyle mocno, aby się zatrzasnęła.

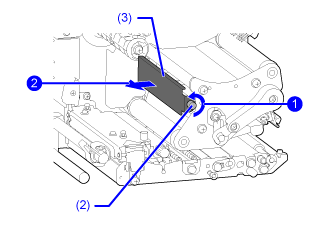

11.	Założyć pokrywę (3) na zespół głowicy drukującej i dokręcić śrubę radełkowaną (2) .

• Zakładając pokrywę uważać, aby nie zacisnąć przewodu.

12.	Włożyć nośnik i taśmę, jeżeli zostały wyjęte w kroku 4.

---
