Wymiana wałka dociskowego

Film (bez dźwięku) znajduje się tutaj.

•	Standardowy/lewostronny

•	Przeciwny/prawostronny

Jeśli wałek dociskowy ulegnie zużyciu lub uszkodzeniu, można go z łatwością wymienić.

• Nie włączać ani wyłączać zasilania oraz nie podłączać ani nie odłączać przewodu zasilania, mając mokre dłonie. Grozi to porażeniem prądem. • Nie wymieniać wałka dociskowego, dopóki przewód zasilania drukarki nie zostanie odłączony od gniazdka elektrycznego.

Wymagane narzędzie • Wkrętak krzyżakowy

Wskazówki wymiany wałka dociskowego

Wałek dociskowy posiada oznaczenie paskowe po lewej stronie. Jeżeli pasek zaczyna blaknąć, wałek dociskowy należy wymienić.

• Jest to jedynie ogólna wskazówka. Stan, w którym wałek dociskowy ulega zużyciu, zależy od rodzaju użytego nośnika. Wałek dociskowy należy zawsze wymieniać, jeżeli jego zużycie odbija się na jakości wydruku.

　

Procedura jest przedstawiona w następującym filmie.

Standardowy/lewostronny

Przeciwny/prawostronny

1.	Sprawdzić, czy zasilanie produktu jest wyłączone, i odłączyć przewód zasilania od gniazdka elektrycznego.

2.	Otworzyć pokrywę górną.

• Pokrywę górną należy maksymalnie odchylić, aby przypadkiem nie opadła.

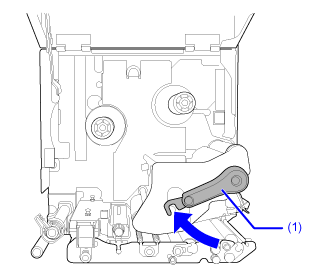

3.	Obrócić dźwignię (1) blokady głowicy w prawo, aby odblokować głowicę drukującą.

• Po zakończeniu drukowania głowica drukująca i otaczające ją elementy są bardzo gorące. Należy uważać, aby się nie poparzyć. • Dotknięcie krawędzi głowicy drukującej gołą dłonią może spowodować obrażenia ciała.

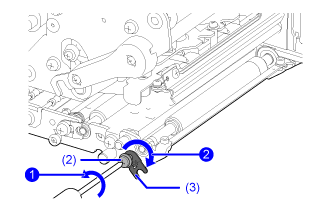

4.	Poluzować śrubę (2) na tyle, aby zwolniony został zacisk łożyska (3) .

Nie wykręcać śruby.

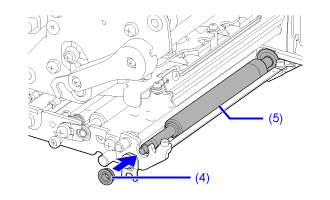

5.	Wyjąć łożysko (4) z obudowy i odłączyć od wału wałka dociskowego (5).

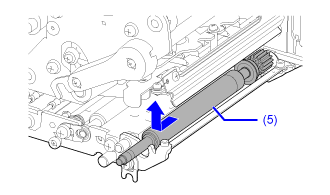

6.	Wyciągnąć wałek dociskowy (5) z produktu i wymienić go na nowy wałek dociskowy.

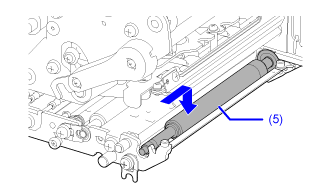

7.	Wsunąć koniec wałka dociskowego (5) na którym znajduje się koło zębate, do oporu w środkową ramę produktu.

8.	Umieścić łożysko (4) z powrotem w obudowie i na wale wałka dociskowego (5).

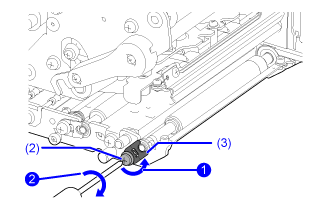

9.	Nasunąć zacisk łożyska (3) na łożysko , obracając go, i przymocować śrubą (2) .

---
