Regulowanie położenie czujnika nośnika

Jeśli używany jest niestandardowy nośnik (np. nośnik z nadrukiem na rewersie lub nośnik o nietypowym kształcie), czujnik nośnika nie jest w stanie poprawnie wykryć znaku I-mark lub przerwy na nośniku. W takich przypadkach położenie czujnika nośnika musi być dopasowane do położenia przerw lub znaków I-mark na nośniku.

Czujnik znaku I-mark w produkcie znajduje się w stałym położeniu 5 mm od środkowej ramy produktu.

Położenie czujnika przerwy można regulować. Zakres regulacji położenia czujnika przerwy podany jest poniżej.

S84NX: od 5 do 66 mm od ramy centralnej produktu.

S86NX: od 5 do 81 mm od ramy centralnej produktu.

1.	Otworzyć pokrywę górną.

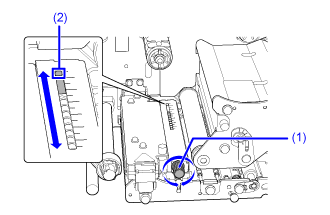

2.	Obracając pokrętło (1) regulacji czujnika nośnika w lewo lub w prawo, wyregulować położenie czujnika przerwy.

Położenie czujnika przerwy wskazywane jest przez zielony wskaźnik (2) umieszczony na wierzchu zespołu czujnika nośnika.
