[Porty]

Ustawienie numeru portu TCP/IP.

Opcje ustawień są następujące:

Role portów od 1 do 3

W funkcji serwera gniazd TCP/IP może być wykorzystywana dowolna z następujących metod połączenia.

Używane porty i ich role zmieniają się zależnie od metody połączenia i protokołu komunikacji.

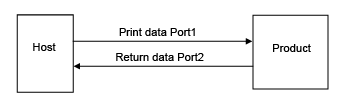

Połączenie dwuportowe

Port1 służy do odbierania danych wydruku, a port2 służy do odsyłania stanu produktu.

Połączenie dwuportowe dostępne jest w protokole komunikacji Status4.

Połączenie jednoportowe

Jeden port służy zarówno do odbierania danych wydruku, jak i odsyłania stanu produktu.

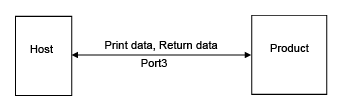

W przypadku protokołu komunikacji Status4 używany jest Port3.

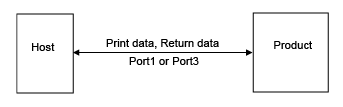

W przypadku protokołu komunikacji Status3 lub Status5 używany jest port1 lub port3.

[Port1]

Ustawienie numeru portu port1.

W przypadku połączenia dwuportowego protokołu Status4 ten port służy do odbierania danych wydruku. W przypadku połączenia jednoportowego protokołu Status3/Status5 ten port służy zarówno do odbierania danych wydruku, jak i odsyłania stanu produktu.

Zakres ustawień wynosi od 1 do 65 535.

• Wartość ustawienia każdego portu (1, 2 i 3) musi być inna. • Należy ustawić numer portu nieużywanego przez inne usługi. W przypadku użycia numeru portu pokrywającego się z numerem używanym przez inne usługi, komunikacja nie może przebiegać prawidłowo.

[Port2]

Ustawienie numeru portu port2.

W przypadku połączenia dwuportowego protokołu Status4 ten port służy do odsyłania stanu produktu.

Zakres ustawień wynosi od 1 do 65 535.

• Wartość ustawienia każdego portu (1, 2 i 3) musi być inna. • Należy ustawić numer portu nieużywanego przez inne usługi. W przypadku użycia numeru portu pokrywającego się z numerem używanym przez inne usługi, komunikacja nie może przebiegać prawidłowo.

• To ustawienie jest nieaktywne, gdy wybrany jest tryb AEP.

[Port3]

Ustawienie numeru portu port3.

W przypadku połączenia jednoportowego protokołu Status3/Status4/Status5 ten port służy zarówno do odbierania danych wydruku, jak i odsyłania stanu produktu.

Zakres ustawień wynosi od 1 do 65 535.

• Wartość ustawienia każdego portu (1, 2 i 3) musi być inna. • Należy ustawić numer portu nieużywanego przez inne usługi. W przypadku użycia numeru portu pokrywającego się z numerem używanym przez inne usługi, komunikacja nie może przebiegać prawidłowo.

• Format odsyłanego statusu port3 można zmienić na tryb kompatybilny, uaktywniając opcję [Status kompatybilności Portu 9100].

[Sterowanie przepływem]

Ustawienie protokołu komunikacji.

Opcje są następujące:

•

[Status4]

•	[Status4 ENQ]

•

[Status3]

•

[Status5]

•

[BRAK]

[Kolejka połączeń TCP]

Określenie, czy dozwolone będzie kolejkowanie połączenia, jeśli żądania połączenia wysyłać będzie do produktu wiele komputerów sterujących lub aplikacji.

Opcje są następujące:

Uaktywniono

W trakcie połączenia z jednym komputerem sterującym lub aplikacją produkt może odbierać żądania połączenia od innych komputerów sterujących lub aplikacji. Następne żądania połączenia ustawiane są w kolejce i przetwarzane w kolejności odebrania po zamknięciu pierwszego połączenia.

Wyłączono

W trakcie połączenia z jednym komputerem sterującym lub aplikacją produkt nie może odbierać żądań połączenia od innych hostów lub aplikacji.

• W przypadku wyboru [Uaktywniono] należy używać tylko połączenia jednoportowego w protokole Status3, Status4 i Status5. Działanie połączenia dwuportowego w protokole Status4 nie jest gwarantowane.

[Status kompatybilności Portu 9100]

Określenie, czy format odsyłanego statusu Port3 ma zostać zmieniony na tryb kompatybilny.

Ustawienie nie jest widoczne, jeśli wybrano opcję [BRAK] w menu [Sterowanie przepływem].

W trybie kompatybilnym format odsyłanego statusu Port3 zmieniany jest w następujący sposób:

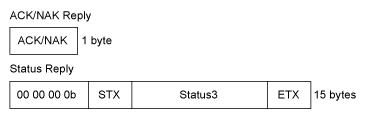

STATUS3

Uaktywniono (tryb kompatybilny)

Wyłączono (tryb standardowy)

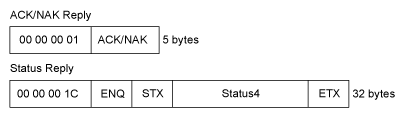

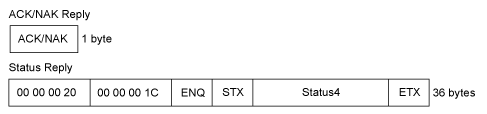

STATUS4

Uaktywniono (tryb kompatybilny)

Wyłączono (tryb standardowy)

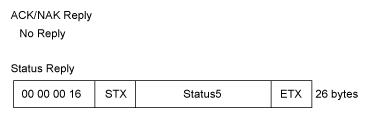

STATUS5

Uaktywniono (tryb kompatybilny)

Wyłączono (tryb standardowy)

[Opóźnienie odpowiedzi EQN]

Ustawienie okresu zwłoki odpowiedzi na żądanie stanu ENQ.

Pozycja niedostępna, jeśli wybrano opcję [Status4] w menu [Sterowanie przepływem].

Docelowym interfejsem jest sieć LAN i bezprzewodowa sieć LAN.

Docelowymi statusami są Status3, Status4 ENQ reply oraz Status5.

Zakres ustawień wynosi od 0 do 9999 ms.

• Zazwyczaj należy pozostawić domyślną wartość tego ustawienia.

[Cykl odpowiedz]

Ustawienie częstotliwości odpowiedzi cyklicznej stanu.

Dostępne tylko, jeśli wybrano opcję [Status4] w menu [Sterowanie przepływem].

Docelowym interfejsem jest sieć LAN i bezprzewodowa sieć LAN.

Docelowym stanem jest cykl powtarzania Status4.

Zakres ustawień wynosi od 100 do 999 ms.

[BCC]

Włączenie lub wyłączenie funkcji kontroli BCC.

Pojawia się tylko, jeśli wybrano opcję [Status5] w menu [Sterowanie przepływem].

Opcje są następujące:

Uaktywniono

włączenie funkcji kontroli BCC,

Wyłączono

wyłączenie funkcji kontroli BCC.

---
