[RFID] (tylko S84NX)
Wybór RFID.
Widoczne tylko w przypadku modeli z RFID.

•
Aby używać opcji RFID, należy korzystać z oprogramowania sprzętowego w wersji nowszej niż 8.1.0.
Opcje ustawień są następujące:
[Położenie anteny]
Aby wybrać antenę RFID do użycia, postępować zgodnie z przewodnikiem konfiguracji wkładki. Więcej informacji znaleźć można pod następującym adresem URL:
https://www.sato-global.com/rfid/guide.html
Aby użyć wkładek, których nie opisano w Instrukcji konfigurowania wkładek, skontaktować się z przedstawicielem handlowym SATO lub sprzedawcą.
Opcje są następujące:
Normalne
Używanie anteny standardowej (regulowanej).
Przód
Używanie anteny o krótkim zasięgu (położenie stałe).
[Moc zapisu]
Wybór poziomu mocy fal radiowych stosowanego do wpisywania informacji do wkładki według instrukcji konfigurowania wkładki. Więcej informacji znaleźć można pod następującym adresem URL:
https://www.sato-global.com/rfid/guide.html
Aby użyć wkładek, których nie opisano w Instrukcji konfigurowania wkładek, skontaktować się z przedstawicielem handlowym SATO lub sprzedawcą.
Zakres ustawień wynosi od 0 do 30 dBm.
Zakres ustawień zależy od miejsca użytkowania produktu.
[Moc odczytu]
Wybór poziomu mocy fal radiowych stosowanego do odczytywania informacji z wkładki według instrukcji konfigurowania wkładki. Więcej informacji znaleźć można pod następującym adresem URL:
https://www.sato-global.com/rfid/guide.html
Aby użyć wkładek, których nie opisano w Instrukcji konfigurowania wkładek, skontaktować się z przedstawicielem handlowym SATO lub sprzedawcą.
Zakres ustawień wynosi od 0 do 30 dBm.
Zakres ustawień zależy od miejsca użytkowania produktu.
[Przesunięcie taga RFID]
Ustawienie położenia rozpoczęcia zapisywania danych do wkładki. Dane są zapisywane do wkładki na każdym znaczniku w punkcie, w którym wkładka przechodzi nad anteną RFID produktu, która znajduje się w tej podanej w ustawieniach odległości od położenia początku drukowania.
Ustawienie to będzie stosowane, kiedy wkładki nie są kompatybilne z położeniami anteny. Więcej informacji znaleźć można pod następującym adresem URL:
https://www.sato-global.com/rfid/guide.html
Aby użyć wkładek, których nie opisano w Instrukcji konfigurowania wkładek, skontaktować się z przedstawicielem handlowym SATO lub sprzedawcą.
Zakres ustawień wynosi od -15 do 240 mm.
Wartość minimalna wynosi 0 mm, jeżeli w menu [Drukowanie] > [Tryb druku] wybrano opcję inną niż [Ciągły].
[Model czytnika]
Wyświetlanie modelu modułu RFID.
[Wersja czytnika]
Wyświetlanie wersji oprogramowania wbudowanego modułu RFID.
[Widok]
Wyświetlanie danych wkładki.
Naciskając przycisk , przejść na ekran [Bank pamięci].
Nacisnąć przycisk (ODCZYT), aby przejść do ekranu [Odczyt danych], gdzie można odczytywać i wyświetlać dane.
Na ekranie [Odczyt danych] można nacisnąć przycisk , aby podać nośnik i podjąć próbę odczytania znacznika aktualnie ustawionego w produkcie.

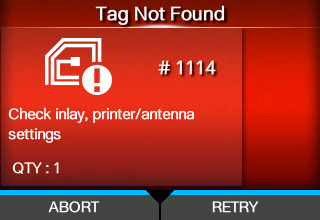

Jeżeli żadna wkładka nie została wykryta, na ekranie pojawia się komunikat „Tag not found” (Nie znaleziono znacznika). W przypadku wykrycia wielu wkładek równocześnie na ekranie pojawia się komunikat „Multiple tags error” (Błąd wielu znaczników).
[Bank pamięci]
Ustawienie odczytywanego obszaru pamięci wkładki.
Odczytywać można następujące obszary pamięci:
EPC
obszar EPC
TID
obszar TID
USER
obszar USER
PC
obszar PC/AFI
RSSI
obszar RSSI
[Funkcja filtru]
Ustawienie funkcji filtra według RSSI (Received Signal Strength Indication – wskazanie siły odbieranego sygnału). Jeżeli wartość RSSI odczytywana podczas drukowania znacznika RFID jest niższa niż określona wartość progowa, występuje błąd znacznika RFID. Na wkładce/znaczniku RFID, który spowodował błąd, drukowany jest komunikat błędu.
Opcje ustawień są następujące:
[Filtr RSSI]
Włączenie lub wyłączenie funkcji filtra RSSI.
Opcje są następujące:
Uaktywniono
Włączenie funkcji filtra RSSI.
Wyłączono
Wyłączenie funkcji filtra RSSI.
[Wartość progowa]
Ustawienie wartości progowej dla filtra RSSI.
Pojawia się tylko, jeśli wybrano opcję [Uaktywniono] w menu [Filtr RSSI].
Zakres ustawień wynosi od -99 do -1 dBm.
[Tryb ponowienia próby]
Określenie, czy ma być podejmowana próba kodowania nieprawidłowych danych w przypadku wystąpienia błędu RFID.
Opcje są następujące:
Ponów próbę
Jeżeli wystąpi błąd RFID, produkt będzie podejmował próby ponownego zapisu [Ponowienia próby] razy. Jeżeli błąd RFID występuje ciągle, drukowanie zatrzymuje się po liczbie prób podanych w pozycji [Ponowienia próby] plus jedna i otwiera się ekran błędu RFID.
Naciśnięcie przycisku (SPRÓBUJ PONOWNIE) powoduje wykonanie ponownych prób liczbę razy podaną w pozycji [Ponowienia próby].
Naciśnięcie przycisku (PRZERWIJ) powoduje usunięcie bieżącej pozycji.
Zwolnij
W przypadku wystąpienia błędu RFID zapisywane są następne dane bez próby ponownego zapisania tych samych danych. Jeżeli błąd RFID występuje ciągle, drukowanie zatrzymuje się po liczbie prób podanych w pozycji [Ponowienia próby] i otwiera się ekran błędu RFID.
Naciśnięcie przycisku (SPRÓBUJ PONOWNIE) powoduje usunięcie kopii bieżących danych drukowania i rozpoczęcie drukowania następnych.
Przykład:
◦
Po wydrukowaniu jednego egzemplarza każdej z 10 pozycji bieżąca pozycja jest usuwana i drukowane są pozostałe pozycje.
◦
Po wydrukowaniu 10 egzemplarzy jednej pozycji bieżąca dane drukowania są usuwane i drukowane są pozostałe egzemplarze.
Naciśnięcie przycisku (PRZERWIJ) powoduje usunięcie bieżącej pozycji i rozpoczęcie drukowania następnej.
Przykład:
◦
Po wydrukowaniu jednego egzemplarza każdej z 10 pozycji bieżąca pozycja jest usuwana i drukowane są pozostałe pozycje.
◦
Po wydrukowaniu 10 egzemplarzy jednej pozycji bieżąca pozycja jest usuwana i drukowanie zatrzymuje się.

•
Aby anulować całe zadanie drukowania, otworzyć i zamknąć pokrywę górną w celu przełączenia produktu w tryb offline, a następnie nacisnąć przycisk (ANULUJ).
[Ponowienia próby]
Ustawienie liczby powtórzeń ponownych prób/zwolnień operacji określonych w pozycji [Tryb ponowienia próby] przed zatrzymaniem drukowania i otwarcia ekranu błędu RFID w przypadku wystąpienia błędu RFID.
Zakres ustawień wynosi od 0 do 9.
Jeśli ustawiona zostanie wartość 0, wyświetlany jest ekran błędu RFID i drukowanie jest kontynuowane.
[Zaznacz złe etykiety]
Ustawianie drukowania błędu RFID.
Uaktywniono
funkcja drukowania błędu RFID zostanie włączona.
Wyłączono
funkcja drukowania błędu RFID zostanie wyłączona.
[Ostrzeżenie o braku wykrycia RFID]
Aby zapobiegać marnotrawieniu znaczników RFID, należy wybrać, czy drukowanie ma zostać zatrzymane i wyświetlony ma być błąd ostrzeżenia o niewykrytym znaczniku RFID, jeżeli w zadaniu drukowania nie ma poleceń dla RFID.
Polecenia RFID wykrywane przez tę funkcję to polecenia zapisania kodu EPC <IP0> i drukowania UID/EPC/IDm <TU>.
Opcje są następujące:
Wyłączono
Błąd ostrzeżenia o braku wykrycia RFID nie jest wyświetlany. Drukowanie jest kontynuowane.
Etykieta RFID
Drukowanie zatrzymuje się i błąd ostrzeżenia o braku wykrycia RFID jest wyświetlany, jeżeli po załadowaniu znacznika RFID w zadaniu drukowania nie ma polecenia dla RFID.
Błąd przestaje być wyświetlany, jeżeli nośnik zostanie zastąpiony zwykłymi etykietami.
Polecenie RFID
Drukowanie zatrzymuje się i błąd ostrzeżenia o braku wykrycia RFID jest wyświetlany, jeżeli w zadaniu drukowania nie ma polecenia.

•
Błąd ostrzeżenia o braku wykrycia RFID jest wyświetlany nawet w przypadku użycia polecenia dla RFID, które ma być wykrywane w zadaniu drukowania, jeżeli jest zapisane w danych, które spowodowały błąd polecenia.
[Log danych RFID]
Włączenie funkcji rejestrowania informacji o kodowanych znacznikach.
W rejestrze zapisać można informacje zawarte nawet w 100 wkładkach. Kiedy plik dziennika osiągnie maksymalną wielkość, nowe rejestrowane dane nadpisują dane najstarsze.
Wyłączenie zasilania produktu powoduje utratę wszystkich danych z dziennika.
Opcje są następujące:
Uaktywniono
Włączenie funkcji rejestrowania danych RFID.
Wyłączono
Wyłączenie funkcji rejestrowania danych RFID.
[Dane do zapisu]
Ustawienie, które będą rejestrowane, jeśli włączona będzie opcja [Log danych RFID].
Opcje są następujące:
EPC i TID
zapisywanie danych EPC i TID.
EPC
zapisywanie danych EPC.
TID
zapisywanie danych TID.
[Tryb błędu na wyjściu]
Ustawianie rodzaju sygnału dla błędów RFID.
Opcje są następujące:
Impuls
generowanie impulsu jako sygnału wyjściowego w momencie wystąpienia błędu RFID.
Poziom
generowanie poziomu jako sygnału wyjściowego w momencie wystąpienia błędu RFID.
[Długość impulsu]
Ustawienie długości impulsu błędu RFID.
Pojawia się tylko, jeśli wybrano opcję [Impuls] w menu [Tryb błędu na wyjściu].
Opcje są następujące:
•
[100 ms]
•
[200 ms]
•
[300 ms]
•
[400 ms]
•
[500 ms]
[Liczniki]
Wyświetlenie licznika RFID.
Zliczane są operacje zapisu RFID za pomocą następujących poleceń.
•
Zapis RFID: Polecenie zapisu kodu EPC <IP0>
•
Drukowanie danych znacznika: Polecenie drukowania UID/EPC/IDm <TU>
Jednakże zapis, któremu nie towarzyszy drukowanie i podawanie nośnika nie jest zliczany.
Wyświetlane pozycje są następujące:
[Przebieg całkowity]
Podawana jest liczba udanych, nieudanych, błędnych zapisów RFID oraz całkowita liczba prób.
Wyświetlane pozycje są następujące:
Udane cykle R/W
Podana jest łączna liczba zakończonych powodzeniem operacji zapisu na tagach RFID.
Nieudane cykle R/W
Podana jest łączna liczba błędów zapisu RFID.
Ogółem cykle R/W
Podana jest łączna liczba operacji zapisu na tagach RFID.
Jest to liczba łączna obejmująca pozycje [Udane cykle R/W] i [Nieudane cykle R/W].
[Użytkownik]
Podawana jest liczba udanych, nieudanych, błędnych zapisów RFID oraz całkowita liczba prób od momentu wyzerowania licznika RFID.
Wyświetlane pozycje są następujące:
Udane cykle R/W
Podana jest łączna liczba zakończonych powodzeniem zapisów na tagu RFID od momentu wyzerowania licznika RFID.
Nieudane cykle R/W
Podana jest łączna liczba błędów zapisu RFID od momentu wyzerowania licznika RFID.
Ogółem cykle R/W
Podana jest łączna liczba zapisów na tagu RFID od momentu wyzerowania licznika RFID.
Jest to liczba łączna obejmująca pozycje [Udane cykle R/W] i [Nieudane cykle R/W].

•
Licznik można wyzerować, naciskając przycisk ([WYCZYŚĆ]), gdy wartość licznika wynosi co najmniej 1.
[Papier]
Ustawienie rodzaju papieru dla znaczników RFID oraz położenia odniesienia wydruku w kierunku pionowym.
Opcje ustawień są następujące:
[Rodzaje]
Ustawianie rodzaju papieru dla znaczników RFID.
Opcje są następujące:
Etykieta
Używanie zwykłych znaczników RFID.
Metka z bocznym otworem
Używanie znaczników z otworem bocznym.
(1) Kierunek przesuwu nośnika
[Punkt startu]
Ustawienie położenia odniesienia drukowania znaczników RFID w kierunku pionowym.
Ustawić położenie odniesienia drukowania jako „+” w przypadku kierunku podawania papieru i jako „-” w przypadku kierunku przeciwnego do kierunku podawania papieru.
Zakres ustawień wynosi od -600 do +600 punktów.

•
Kiedy kierunek podawania papier zostanie ustawiony jako „+”, długość całkowita z innymi wartościami odstępów włącznie nie powinna przekraczać 25 mm. W przypadku przekroczenia 25 mm produkt może nie zatrzymywać się prawidłowo.

•
Długość 1 punktu zależy od rozdzielczości produktu.
◦
203 dpi: 1 punkt = 0,125 mm
◦
305 dpi: 1 punkt= 0,083 mm
◦
609 dpi: 1 punkt = 0,042 mm
•
Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka].
[Model etykiety RFID]
Rejestrowanie, edycja, odczytywanie i usuwanie modeli znaczników RFID. Model znacznika RFID to zapisana kombinacja optymalnego położenia anteny, mocy odczytywania/zapisywania i wartości przesunięcia znacznika dla każdego typu znacznika RFID.
Możliwe jest zarejestrowanie maksymalnie 10 modeli znaczników RFID.
Opcje ustawień są następujące:
[Załaduj]
Odczytanie zarejestrowanego modelu znacznika RFID i zastosowanie ustawień do produktu.
Z funkcji tej można korzystać, jeżeli zarejestrowano więcej niż jeden model znacznika RFID.
Zaznaczyć model znacznika RFID, a następnie nacisnąć przycisk , aby odczytać i przycisk w komunikacie potwierdzenia.
Nazwa odczytanego znacznika RFID pojawia się po prawej stronie pozycji [Załaduj] w menu [Model etykiety RFID].
[Edycja]
Rejestracja nowego modelu znacznika RFID lub edytowanie zarejestrowanych modeli znaczników RFID.
Aby edytować zarejestrowane modele znaczników RFID, odpowiednie modele należy wcześniej odczytać w menu [Załaduj].
Informacje konieczne dla tego ustawienia podano w instrukcji konfigurowania wkładek. Instrukcja konfigurowania wkładek dostępna jest pod następującym adresem URL:
https://www.sato-global.com/rfid/guide.html
Aby użyć wkładek, których nie opisano w Instrukcji konfigurowania wkładek, skontaktować się z przedstawicielem handlowym SATO lub sprzedawcą.
Opcje ustawień są następujące:
Położenie anteny
Moc zapisu
Moc odczytu
Przesunięcie taga RFID
Rozstaw etykiet
Ustawienie długości znacznika RFID.
Zakres ustawień zależy od rozdzielczości drukowania przez produkt.
Zakres ustawień długości znacznika RFID jest następujący:
Rozdzielczość
Zakres ustawień
203 dpi (1 punkt = 0,125 mm)
od 8 do 1920 punktów
305 dpi (1 punkt = 0,083 mm)
od 12 do 2880 punktów
609 dpi (1 punkt = 0,042 mm)
od 24 do 5760 punktów

•
Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka].
•
Ustawienie wartości obejmującej podkład.
Po zakończeniu ustawiania wybrać pozycję [Zapisz jako], nacisnąć przycisk i wprowadzić nazwę.
W tym polu można wpisać maksymalnie 32 znaki. Dozwolone są litery, cyfry i symbole.
Po wprowadzeniu nazwy nacisnąć przycisk , a następnie potwierdzić, naciskając przycisk na ekranie potwierdzenia.
W przypadku podania nazwy takiej samej jak zarejestrowany model znacznika RFID pojawia się komunikat potwierdzenia. Aby nadpisać ustawienia, nacisnąć przycisk .
[Usuń]
Usuwanie zarejestrowanych modeli znaczników RFID.
Z funkcji tej można korzystać, jeżeli zarejestrowano więcej niż jeden model znacznika RFID.
Zaznaczyć model znacznika RFID do usunięcia, a następnie nacisnąć przycisk i przycisk w komunikacie potwierdzenia.
