Czyszczenie przy użyciu zestawu do czyszczenia

Procedura czyszczenia przy użyciu zestawu do czyszczenia jest następująca:

• Nigdy nie czyścić produktu żadnymi rozpuszczalnikami organicznymi, jak rozcieńczalnikiem czy benzyną.

• Szczegółowe informacje dotyczące zestawu do czyszczenia zawiera otrzymana wraz z nim instrukcja.

　

Poszczególne procedury czyszczenia przedstawiono na poniższych filmach.

Standardowy/lewostronny

Czyszczenie (głowica)

Czyszczenie (wałek)

Czyszczenie (ścieżka papieru)

Czyszczenie (ścieżka taśmy)

Przeciwny/prawostronny

Czyszczenie (głowica)

Czyszczenie (wałek)

Czyszczenie (ścieżka papieru)

Czyszczenie (ścieżka taśmy)

1.	Sprawdzić, czy zasilanie produktu jest wyłączone, i odłączyć przewód zasilania od gniazdka elektrycznego.

2.	Otworzyć pokrywę górną.

• Pokrywę górną należy maksymalnie odchylić, aby przypadkiem nie opadła.

3.	Obrócić dźwignię (1) blokady głowicy w prawo, aby odblokować głowicę drukującą.

• Po zakończeniu drukowania głowica drukująca i otaczające ją elementy są bardzo gorące. Należy uważać, aby się nie poparzyć. • Dotknięcie krawędzi głowicy drukującej gołą dłonią może spowodować obrażenia ciała.

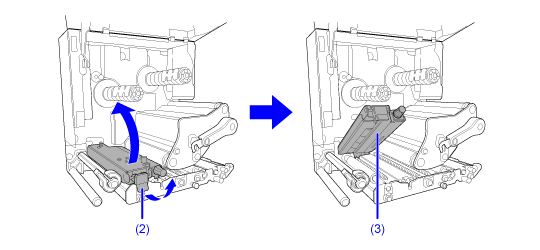

4.	Pociągnąć za zapadkę blokady przesuwu (2), odblokować zespół wałka podawania i czujnika nośnika (3).

Nastąpi rozwarcie zespołu wałka podawania i czujnika nośnika (3).

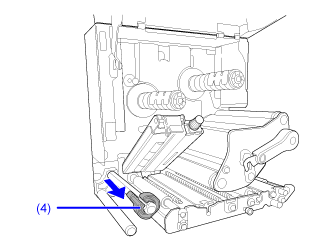

5.	Wyciągnąć prowadnicę nośnika (4) z produktu.

6.	Wyjąć nośnik i taśmę, jeżeli są włożone.

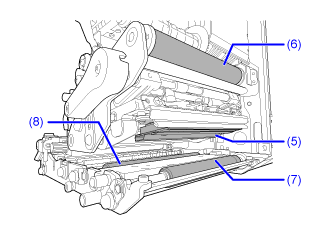

7.	Zetrzeć brud z głowicy drukującej (5), wałka taśmy (6), wałka dociskowego (7) i wałka dociskowego (8) bawełnianym wacikiem/bawełnianą szmatką zwilżoną płynem do czyszczenia.

8.	Zetrzeć brud z płyty dociskowej (9) bawełnianą szmatką zwilżoną płynem do czyszczenia.

Aby ułatwić czyszczenie, płytę dociskową można wymontować.

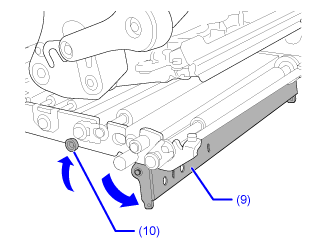

a.	Popchnąć wypust (10), aby zwolnić płytę dociskową (9).

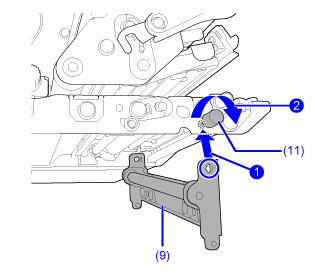

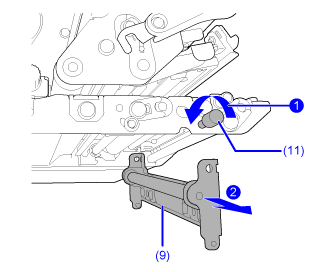

b.	Podtrzymując płytę dociskową (9), poluzować śrubę (11) do momentu, a przód płyty opadnie , a następnie pociągnąć płytę dociskową (9) do przodu, aby ją wymontować .

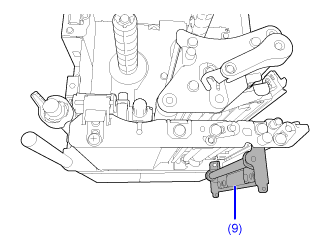

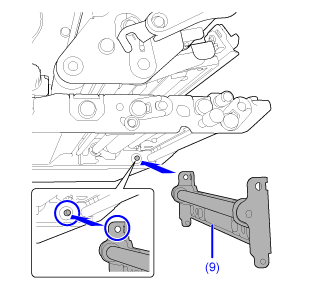

c.	Aby zamontować płytę dociskową (9), pewnie wsunąć występ ramy środkowej produktu do otworu montażowego po stronie krawędzi wiodącej płyty dociskowej (9).

d.	Zrównać położenie śruby (11) z otworem montażowym z przodu płyty dociskowej (9) i dokręcić śrubę .

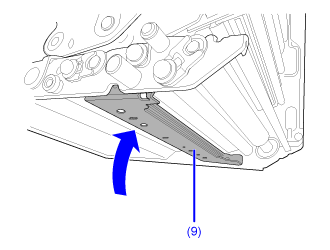

e.	Popchnąć płytę dociskową (9) na środku, aby zatrzasnąć ją w odpowiednim położeniu.

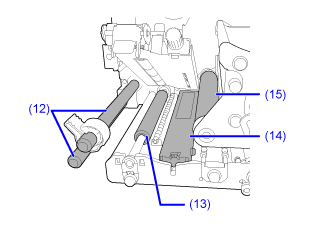

9.	Zetrzeć brud z wałków nośnika (12), wałka podawania (13), czujnika nośnika (14) i wałka taśmy (15) bawełnianym wacikiem/bawełnianą szmatką zwilżoną płynem do czyszczenia.

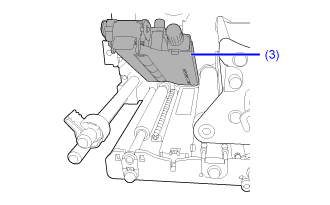

10.	Wyczyścić spód zespołu wałka podawania i czujnika nośnika (3) bawełnianą szmatką zwilżoną płynem do czyszczenia.

Aby ułatwić czyszczenie czujnika nośnika można zdjąć jego pokrywę.

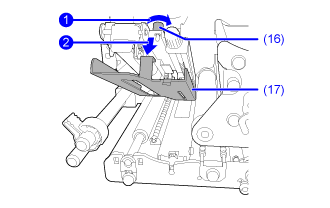

a.	Poluzować śrubę radełkowaną (16) zamocowaną do pokrywy czujnika nośnika , a następnie zdjąć pokrywę (17) czujnika nośnika.

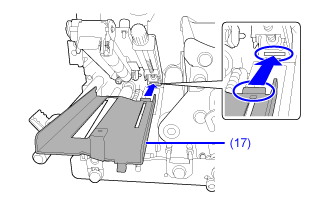

b.	Aby założyć pokrywę (17) czujnika nośnika, włożyć występ pokrywy (17) czujnika nośnika do szczeliny w pokazany sposób.

c.	Przymocować pokrywę (17) czujnika nośnika przykręcając śrubę radełkowaną (16).

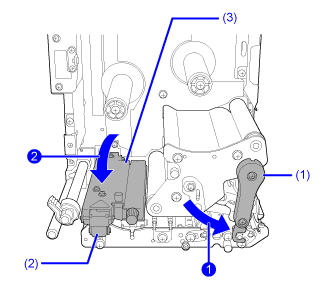

11.	Aby zablokować głowicę drukującą , obrócić dźwignię (1) blokady głowicy w lewo, a następnie nacisnąć zespół wałka podawania i czujnika nośnika (3) w dół do momentu zablokowania zatrzasku (2) podawania .

---
