Przesuwanie głowicy przód-tył

Spis treści. > Regulowanie produktu > Regulowanie pozycji głowicy > Przesuwanie głowicy przód-tył

Przesuwanie głowicy przód-tył

Wymagane narzędzia
•
Wkrętak krzyżakowy
•
Wkrętak płaski
Procedura regulowania głowicy na osi przód-tył jest następująca:

1.
Otworzyć pokrywę górną produktu.
2.

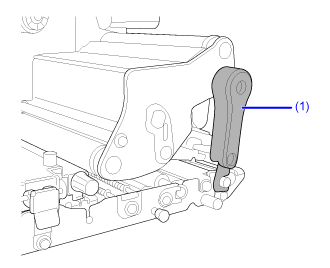

Upewnić się, że dźwignia blokady (1) głowicy znajduje się w położeniu blokady.
Jeśli nie jest zablokowana, obrócić dźwignię blokady głowicy w lewo, aby zablokować głowicę drukującą.
3.

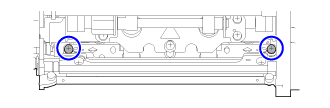

Znaleźć dwie śruby z przodu zespołu głowicy drukującej.
4.

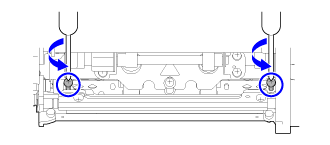

Poluzować dwa wkręty za pomocą wkrętaka krzyżakowego.
Nie wykręcać wkrętów.
5.

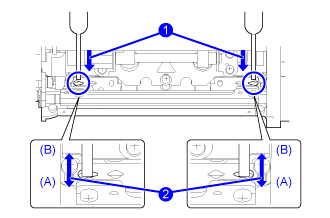

Wsunąć wkrętak płaski w szczeliny regulacji po lewej i po prawej stronie. Wyregulować położenie głowicy, obracając wkrętak płaski w odpowiednim kierunku .
Kierunek (A): głowica drukująca przesuwana jest do przodu.
Kierunek (B): głowica drukująca przesuwana jest do tyłu.
6.

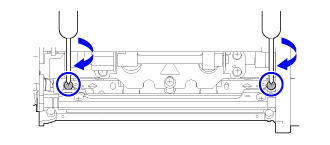

Dokręcić oba wkręty.
