Montaż produktu na konstrukcji wsporczej/aplikatorze

Aby produkt działał prawidłowo, musi być zamontowany na konstrukcji wsporczej lub aplikatorze.

W centralnej ramie produktu znajduje się pięć otworów montażowych, które służą do jej przymocowania do konstrukcji wsporczej.

Aby zamocować produkt do konstrukcji wsporczej, należy wkręcić śruby w pięć otworów w ramie środkowej.

• Muszą być wkręcane wskazane śruby, które są w stanie utrzymać masę produktu. Jeśli produkt nie zostanie zamontowana poprawnie, może spaść z konstrukcji wsporczej i spowodować obrażenia.

　

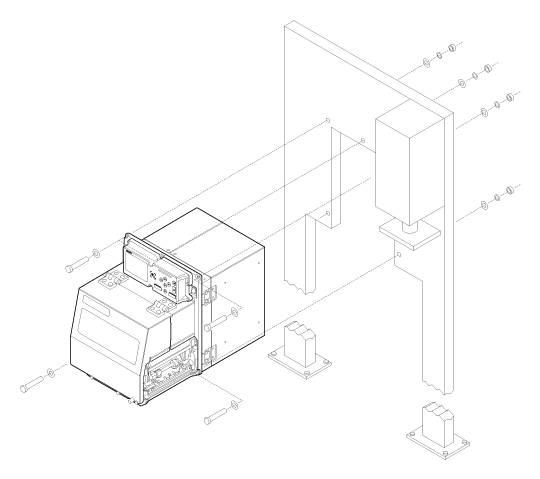

Na poniższym schemacie pokazano przykład produktu zamontowanego na konstrukcji wsporczej.

• Schemat jest jedynie orientacyjny, nie pokazuje precyzyjnie sposobu montażu.
