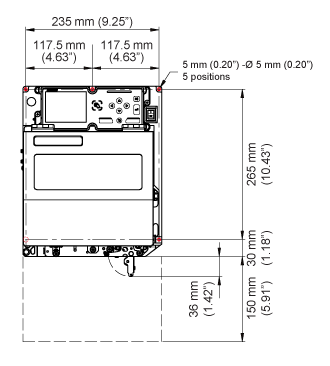

Widok z przodu

Wymiary powierzchni przedniej produktu są następujące:

•	Pozycje otoczone obwódką pokazują 5 otworów do montażu produktu na konstrukcji wsporczej.

•	Powyższy rysunek przedstawia model standardowy/lewostronny. W przypadku używania modelu przeciwnego/prawostronnego kierunek jest przeciwny.

---
