Podstawowe parametry funkcji sprawdzania kodów kreskowych

Funkcja sprawdzania kodów dokonuje próbnego odczytu kodu kreskowego wydrukowanego przez ten produkt, aby zapobiec dystrybucji etykiet z wadliwymi kodami kreskowymi. Z funkcji sprawdzania kodów kreskowych można korzystać po zamontowaniu w produkcie obsługiwanego weryfikatora kodów kreskowych.

Parametry funkcji sprawdzania kodów kreskowych są następujące:

Pozycja		Parametry
Obsługiwane weryfikatory kodów kreskowych		• Wyprodukowane przez firmę DATALOGIC (łącze USB) ◦ GFS4170 (do kodów kreskowych 1D) ◦ GFS4470 (do kodów kreskowych 1D/kodów 2D) Ustawienia i kody kreskowe obsługiwane przez weryfikator kodów kreskowych podano w jego instrukcji obsługi.
Obsługiwane polecenia		SBPL/SZPL/SIPL/SDPL   • Funkcja AEP nie jest obsługiwana.
Obsługiwane tryby drukowania		Tylko tryb ciągły   • Niedostępna dla modeli S84NX RFID
Prędkość drukowania/Intensywność druku		Optymalna prędkość drukowania i intensywność druku dla bezpiecznego odczytywania zależą od różnych warunków, takich jak rodzaj kodu kreskowego i układ etykiety. Należy uważnie wykonać odczyt próbny i na jego podstawie określić ustawienia.

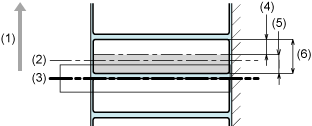

Obszar do nadruku (obszar odczytywalnego kodu kreskowego)		Taki sam jak dane techniczne produktu. Jednakże obowiązują następujące ograniczenia: Tryb ciągły Kody kreskowe drukowane w określonym obszarze od tylnego końca etykiety nie mogą być odczytywane, ponieważ są zasłaniane przez głowicę drukującą i płytkę regulacji taśmy. Długość bez możliwości odczytu zależy od modelu i typu używanego czujnika nośnika. (1) Kierunek przesuwu nośnika (2) Płytka regulacji taśmy (3) Głowica drukująca (4) Obszar możliwy do odczytu (dla minimalnej długości nośnika) (5) Obszar niemożliwy do odczytu (6) Minimalna długość nośnika
Dozwolone rozmiary nośnika	Szerokość nośnika	Taki sam jak dane techniczne produktu.
	Długość nośnika	Długość testowanego kodu kreskowego + długość obszaru niemożliwego do odczytu lub więcej
Dozwolone rodzaje nośnika		Taki sam jak dane techniczne produktu. Jeżeli jednak etykieta jest w kolorze srebrnym lub jest laminowana, odczytywanie kodu kreskowego przed weryfikator kodów kreskowych jest utrudnione, ponieważ światło emitowane przez weryfikator kodów kreskowych może się odbijać od powierzchni etykiety. Pamiętać, aby wcześniej uważnie wykonać odczyt próbny.
Ustawienia kodów kreskowych możliwych do odczytu	Weryfikator kodów kreskowych 1D	(1) Kierunek przesuwu nośnika
	Weryfikator kodów 2D	(1) Kierunek przesuwu nośnika Umieścić kod kreskowy w obrębie pola widzianego. Wcześniej uważnie wykonać odczyt próbny.
Zalecane wielkości kodów kreskowych	Kod kreskowy 1D	Pasek wąski: 0,25 mm lub więcej • 203 dpi: 2 punkty lub więcej • 305 dpi: 3 punkty lub więcej • 609 dpi (tylko S84NX): 6 punktów lub więcej Patrz parametry poszczególnych weryfikatorów kodów kreskowych.
	Kod 2D	Wielkość komórki: 0,25 mm lub więcej • 203 dpi: 2 punkty lub więcej • 305 dpi: 3 punkty lub więcej • 609 dpi (tylko S84NX): 6 punktów lub więcej Patrz parametry poszczególnych weryfikatorów kodów kreskowych. Wielkość pola widzianego jest zgodna z danymi technicznymi weryfikatora kodów kreskowych.

　

Dostępne formaty kodów

Funkcja sprawdzania kodów kreskowych obsługuje następujące formaty kodów. Aby sprawdzić kompatybilność weryfikatora kodów kreskowych z dostępnymi typami kodów, należy sprawdzić w danych technicznych.

Typ kodu	Dostępne formaty kodów
Kody kreskowe 1D	CODABAR(NW-7) CODE39, CODE93, CODE128 JAN/EAN-13/8 UPC-A/UPC-E ITF Przemysłowe 2 z 5 Matryca 2 z 5 MSI GS1-128 POSTNET IMB (USPS) GS1 DataBar Omnidirectional GS1 DataBar Truncated GS1 DataBar Limited GS1 DataBar Expanded GS1 DataBar Stacked GS1 DataBar Stacked Omnidirectional GS1 DataBar Expanded Stacked
Kody 2D	PDF417 Micro PDF417 Kod Maxi Kod QR Kod Micro QR Data Matrix Aztec Code
Symbole łączone	JAN/EAN-13/8(CC-A/CC-B) UPC-A/UPC-E(CC-A/CC-B) GS1-128(CC-A/CC-B/CC-C) GS1 DataBar(CC-A/CC-B)

• Aby użyć trybu porównywania, utworzyć kody kreskowe za pomocą poleceń dla kodów kreskowych. Jeżeli w obszarze odczytywalnego kodu kreskowego zostanie umieszczony kod kreskowy, taki jak dane graficzne (obraz BMP itp.) lub wstępnie nadrukowany kod kreskowy, tryb ten może nie działać prawidłowo.

• W trybie odczytywania jako cele sprawdzania można dołączać kody kreskowe, które nie zostały utworzone za pomocą poleceń dla kodów kreskowych (takie jak dane graficzne lub wstępnie nadrukowane). Aby to zrobić, wybrać pozycję [Ustawienie] w [Nr zestawu kodów paskowych], a następnie podać liczbę kodów kreskowych na etykietę w pozycji [Barcodes per Label]. Mogą jednak wystąpić przypadki niemożności odczytu tych kodów kreskowych przez skanery, a zatem tryb ten może nie działać prawidłowo.

---
