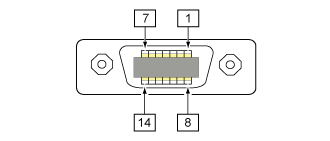

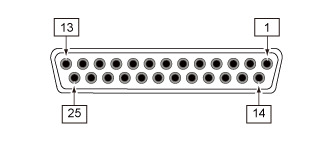

Przypisanie styków złącza dla interfejsu sygnałów wejściowych (EXT)

　

Przypisanie standardowe

Nr styku		WE/WY	Opis	Warunki elektryczne (napięcie, natężenie prądu (maks.))
25 styków	14 styków
1	14	–	Uziemienie ramy	–
2	–	–	Źródło zasilania	600 mA3
3	–	Wyjście	Sygnał położenia wyjściowego Wysyłanie sygnału, kiedy pozycja [Cofnięcie] w menu [Drukowanie] jest ustawiona jako [Sterowane] i wykonano przesuw wsteczny.	40 V 80 mA
4	4	Wyjście	Błąd maszyny Wysyłanie sygnału niskiego w przypadku wykrycia błędu, takiego jak otwarcie pokrywy, błąd głowicy, lub błąd komunikacji.	40 V 80 mA
5	6	Wyjście	Sygnał końca drukowania/zakończenia drukowania (PREND) Wysyłanie sygnału po zakończeniu drukowania na nośniku.	40 V 80 mA
6	9	Wyjście	Sygnał gotowości do drukowania Wysyłanie wysokiego sygnału, kiedy produkt jest w trybie online i jest gotowy do drukowania.	40 V 80 mA
7	–	Wejście2	Sygnał bliskiego końca etykiety Wykrycie niskiego sygnału powoduje przełączenie się produktu w stan bliskiego końca etykiety.	Sygnał wysoki: wysoka impedancja Sygnał niski: ponad -5 mA, 0 V
8	7	Wejście2	Sygnał ponownego drukowania (PRIN2) Wykrycie sygnału niskiego powoduje drukowanie ponownie tej samej zawartości.	Sygnał wysoki: wysoka impedancja Sygnał niski: ponad -5 mA, 0 V
9	–	Wejście2	Sygnał polecenia przesuwu wstecznego (DISPENSE IN) Kiedy pozycja [Cofnięcie] w menu [Drukowanie] jest ustawiona jako [Sterowane], wykrycie sygnału niskiego powoduje wykonanie przesuwu wstecznego.	Sygnał wysoki: wysoka impedancja Sygnał niski: ponad -5 mA, 0 V
10	–	Wejście2	Zapasowy	Sygnał wysoki: wysoka impedancja Sygnał niski: ponad -5 mA, 0 V
11	–	–	OUT_COM Uziemienie urządzeń peryferyjnych	–
12	13	–	Źródło zasilania	600 mA3
13	12	–	Źródło zasilania	2 A
14	2	–	GND Uziemienie sygnału odniesienia	–
15	2	–	OUT_COM Uziemienie urządzeń peryferyjnych	–
16	3	Wyjście	Koniec taśmy Wysyłanie sygnału niskiego w przypadku wykrycia końca taśmy.	40 V 80 mA
17	1	Wyjście	Koniec papieru Wysyłanie sygnału niskiego w przypadku wykrycia końca papieru.	40 V 80 mA
18	10	Wyjście	Bliski koniec taśmy Wysyłanie sygnału niskiego w przypadku wykrycia bliskiego końca taśmy.	40 V 80 mA
19	–	Wyjście	Zapasowy	40 V 80 mA
20	5	Wejście2	Sygnał rozpoczęcia drukowania (PRIN) Wykrycie sygnału niskiego powoduje drukowanie na jednym nośniku.	Sygnał wysoki: wysoka impedancja Sygnał niski: ponad -5 mA, 0 V
21	11	Wejście2	Sygnał podawania Wykrycie sygnału niskiego powoduje podawanie nośnika.	Sygnał wysoki: wysoka impedancja Sygnał niski: ponad -5 mA, 0 V
22	–	Wejście2	Zapasowy	Sygnał wysoki: wysoka impedancja Sygnał niski: ponad -5 mA, 0 V
23	–	Wejście2	Zapasowy	Sygnał wysoki: wysoka impedancja Sygnał niski: ponad -5 mA, 0 V
24	13	Wejście	IN_COM1 Zasilanie z urządzeń peryferyjnych	5 V – 24 V lub GND
25	–	–	GND Uziemienie sygnału odniesienia	–

¹ W przypadku używania 14-stykowego przewodu przejściowego nie należy podłączać styku zasilania do styku „IN_COM”. Styk „IN COM” jest podłączony do napięcia 5 V w przewodzie.

² Te zaciski sygnału wejściowego można podłączać do urządzeń wejściowych z wyjściem typu „otwarty kolektor”.

³ W przypadku wersji 25-stykowej, całkowite natężenie prądu sygnałów wyjściowych na styku nr 2 i nr 12 wynosi 600 mA.

　

Przypisanie styków w wersji RFID (tylko S84NX)

(tylko S84NX) W przypadku modeli RFID sygnały oznaczone w poniższej tabeli czcionką pogrubioną to ustawienia różniące się od przypisań standardowych.

Nr styku		WE/WY	Opis	Warunki elektryczne (napięcie, natężenie prądu (maks.))
25 styków	14 styków
1	14	–	Uziemienie ramy	–
2	–	–	Źródło zasilania	600 mA3
3	–	Wyjście	Sygnał położenia wyjściowego Wysyłanie sygnału, kiedy pozycja [Cofnięcie] w menu [Drukowanie] jest ustawiona jako [Sterowane] i wykonano przesuw wsteczny.	40 V 80 mA
4	4	Wyjście	Błąd maszyny/błąd RFID Wysyłanie sygnału niskiego w przypadku wykrycia błędu, takiego jak otwarcie pokrywy, błąd głowicy, lub błąd komunikacji. Lub wysyłanie sygnału niskiego w przypadku wystąpienia błędu systemu RFID.	40 V 80 mA
5	6	Wyjście	Sygnał końca drukowania/zakończenia drukowania (PREND) Wysyłanie sygnału po zakończeniu drukowania na nośniku.	40 V 80 mA
6	9	Wyjście	Sygnał gotowości do drukowania Wysyłanie wysokiego sygnału, kiedy produkt jest w trybie online i jest gotowy do drukowania.	40 V 80 mA
7	–	Wejście2	Sygnał bliskiego końca etykiety Wykrycie niskiego sygnału powoduje przełączenie się produktu w stan bliskiego końca etykiety.	Sygnał wysoki: wysoka impedancja Sygnał niski: ponad -5 mA, 0 V
8	7	Wejście2	Sygnał ponownego drukowania (PRIN2) Wykrycie sygnału niskiego powoduje drukowanie ponownie tej samej zawartości.	Sygnał wysoki: wysoka impedancja Sygnał niski: ponad -5 mA, 0 V
9	–	Wejście2	Sygnał polecenia przesuwu wstecznego (DISPENSE IN) Kiedy pozycja [Cofnięcie] w menu [Drukowanie] jest ustawiona jako [Sterowane], wykrycie sygnału niskiego powoduje wykonanie przesuwu wstecznego.	Sygnał wysoki: wysoka impedancja Sygnał niski: ponad -5 mA, 0 V
10	–	Wejście2	Zapasowy	Sygnał wysoki: wysoka impedancja Sygnał niski: ponad -5 mA, 0 V
11	–	–	OUT_COM Uziemienie urządzeń peryferyjnych	–
12	13	–	Źródło zasilania	600 mA3
13	12	–	Źródło zasilania	2 A
14	2	–	GND Uziemienie sygnału odniesienia	–
15	2	–	OUT_COM Uziemienie urządzeń peryferyjnych	–
16	3	Wyjście	Błąd znacznika RFID Wysyłanie sygnału niskiego w przypadku wystąpienia błędu znacznika RFID.	40 V 80 mA
17	1	Wyjście	Koniec papieru/koniec taśmy Wysyłanie sygnału niskiego w przypadku wykrycia końca papieru i końca taśmy.	40 V 80 mA
18	10	Wyjście	Bliski koniec taśmy Wysyłanie sygnału niskiego w przypadku wykrycia bliskiego końca taśmy.	40 V 80 mA
19	–	Wyjście	Zapasowy	40 V 80 mA
20	5	Wejście2	Sygnał rozpoczęcia drukowania (PRIN) Wykrycie sygnału niskiego powoduje drukowanie na jednym nośniku.	Sygnał wysoki: wysoka impedancja Sygnał niski: ponad -5 mA, 0 V
21	11	Wejście2	Sygnał podawania Wykrycie sygnału niskiego powoduje podawanie nośnika.	Sygnał wysoki: wysoka impedancja Sygnał niski: ponad -5 mA, 0 V
22	–	Wejście2	Zapasowy	Sygnał wysoki: wysoka impedancja Sygnał niski: ponad -5 mA, 0 V
23	–	Wejście2	Zapasowy	Sygnał wysoki: wysoka impedancja Sygnał niski: ponad -5 mA, 0 V
24	13	Wejście	IN_COM1 Zasilanie z urządzeń peryferyjnych	5 V – 24 V lub GND
25	–	–	GND Uziemienie sygnału odniesienia	–

¹ W przypadku używania 14-stykowego przewodu przejściowego nie należy podłączać styku zasilania do styku „IN_COM”. Styk „IN COM” jest podłączony do napięcia 5 V w przewodzie.

² Te zaciski sygnału wejściowego można podłączać do urządzeń wejściowych z wyjściem typu „otwarty kolektor”.

³ W przypadku wersji 25-stykowej, całkowite natężenie prądu sygnałów wyjściowych na styku nr 2 i nr 12 wynosi 600 mA.

　

• Numer styku wejścia i wyjścia można ustawić za pomocą menu [Ustawienia] > [Interfejs] > [Zewn. I/O] > [Sygnały] > [Wejścia] i [Wyjścia].

---
