Położenia czujnika nośnika i zatrzymania nośnika

Położenia czujnika nośnika i zatrzymania nośnika są następujące:

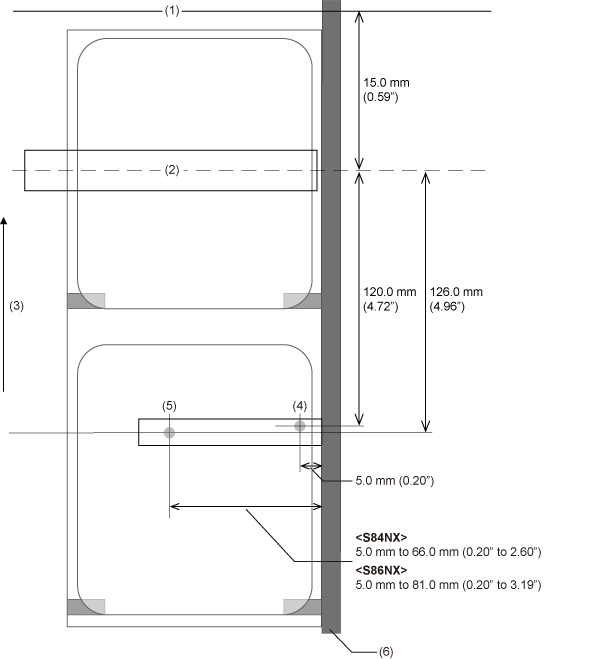

Standardowy/lewostronny

(1) Położenie zatrzymania nośnika dla działania dyspensera

(2) Głowica drukująca

(3) Kierunek przesuwu nośnika

(4) Czujnik I-mark

(5) Czujnik przerwy

(6) Rama

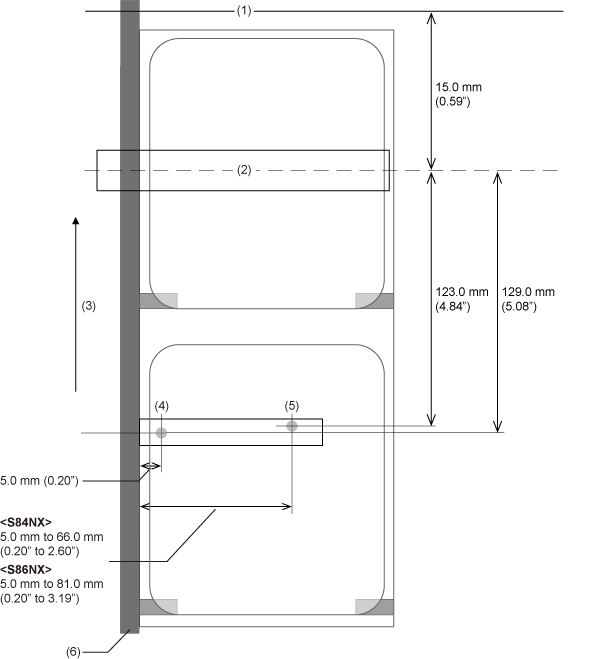

Przeciwny/prawostronny

(1) Położenie zatrzymania nośnika dla działania dyspensera

(2) Głowica drukująca

(3) Kierunek przesuwu nośnika

(4) Czujnik I-mark

(5) Czujnik przerwy

(6) Rama

• W przypadku korzystania trybu wydawania i drukowania drukowanie zatrzymuje się na czas działania dyspensera, a zatem po zatrzymaniu drukowania w położeniu głowicy pojawia się białe puste miejsce. Białe puste miejsce jest ustawiane w odległości ±1,5 mm pomiędzy położeniem zatrzymania nośnika w trybie dyspensera (1) a położeniem głowicy drukującej (2).

---
