Identyfikacja części produktu

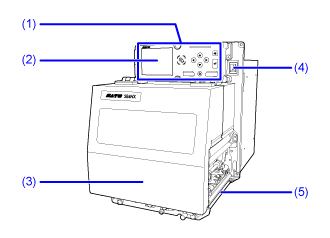

Widok z przodu

(1) Panel operatora

(2) Wyświetlacz

(3) Pokrywa górna

(4) Włącznik zasilania (I/O)

Włącznik zasilania służy do włączania (I) lub wyłączania zasilania (O) produktu.

(5) Wylot nośnika

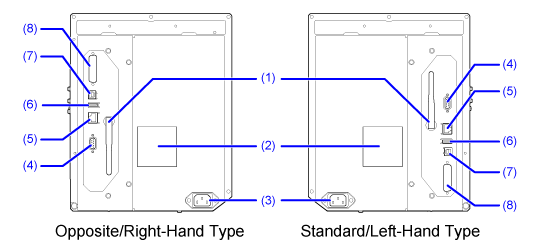

Widok z tyłu

(1) Antena bezprzewodowej sieci LAN (opcjonalna)

Złącze do podłączenia opcjonalnej anteny bezprzewodowej sieci LAN.

(2) Filtr wentylatora

Zapobiega przedostawaniu się pyłu do wnętrza produktu.

(3) Złącze zasilania prądem przemiennym

Zapewnia zasilanie produktu przez podłączony przewód zasilania.

Przed podłączeniem należy upewnić się, że napięcie prądu zmiennego w sieci elektrycznej mieści się w zakresie 100–240 V, 50 do 60 Hz.

(4) Złącze RS-232C

Do łączenia produktu z komputerem poprzez interfejs szeregowy RS-232C.

Można również podłączyć czytnik kodów kreskowych.

Korzystanie z interfejsu RS-232C można wybrać w menu [Narzędzia] > [Czytnik kodów kreskowych] > [Odczytywanie] > [Interfejs].

(5) Złącze LAN

Do podłączania produktu do sieci poprzez interfejs LAN.

(6) Złącze USB (typu A)

Umożliwia zapisanie ustawień produktu w pamięci USB.

Ponadto umożliwia podłączanie innych urządzeń, jak weryfikator kodów kreskowych, skaner kodów kreskowych lub klawiatura.

• Przed podłączeniem do produktu pamięci USB przeskanować ją w programie antywirusowym. SATO Corporation nie ponosi odpowiedzialności za nieprawidłowe działanie produktu spowodowane dostaniem się do niej wirusa z pamięci USB.

(7) Złącze USB (typu B)

Do podłączenia produktu do komputera poprzez interfejs USB.

(8) Złącze EXT (interfejs sygnałów zewnętrznych)

Złącze interfejsu sygnałów zewnętrznych. Do tego złącza można podłączać urządzenia opcjonalne.

Widok wnętrza

(1) Złącze USB (typu A)

Umożliwia zapisanie ustawień produktu w pamięci USB.

Ponadto umożliwia podłączanie innych urządzeń, jak weryfikator kodów kreskowych, skaner kodów kreskowych lub klawiatura.

• Przed podłączeniem do produktu pamięci USB przeskanować ją w programie antywirusowym. SATO Corporation nie ponosi odpowiedzialności za nieprawidłowe działanie produktu spowodowane dostaniem się do niej wirusa z pamięci USB. • Pamięć USB należy podłączać i odłączać, trzymając ją prostopadle do złącza.

• Wielkość pamięci USB, którą można podłączać z boku produktu, jest następująca: ◦ Długość: do 68 mm (bez metalowej części złącza) ◦ Szerokość: do 27,6 mm ◦ Grubość: do 8,6 mm

(2) Wrzeciono podajnika taśmy

(3) Prowadnica nośnika

(4) Zapadka blokady przesuwu

Służy do otwierania zespołu wałka podawania i czujnika nośnika.

(5) Zespół wałka podawania i czujnika nośnika

(6) Wałek podawania (część ulegająca zużyciu)

(7) Pokrętło regulacji czujnika nośnika

Służy do regulowania położenia czujnika nośnika.

(8) Płyta dociskowa (część ulegająca zużyciu)

(9) Wrzeciono nawijania taśmy

(10) Dźwignia blokady głowicy

Służy do zwalniania zespołu głowicy drukującej.

(11) Wałek taśmy

(12) Głowica drukująca (część ulegająca zużyciu)

Tworzy obraz na nośniku bezpośrednio lub z użyciem taśmy. Głowicę drukującą należy regularnie czyścić.

(13) Wałek dociskowy (część ulegająca zużyciu)

(14) Wałek dociskowy (część ulegająca zużyciu)

---
