[Drukowanie] Menu

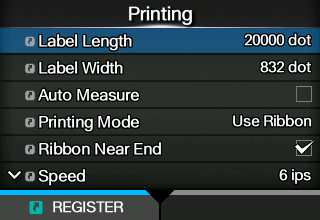

W menu [Drukowanie] dostępne są następujące ustawienia:
[Długość etykiety]
Ustawienie długości nośnika.
Zakres ustawień zależy od rozdzielczości drukowania przez produkt.
Zakres ustawień długości etykiety jest następujący:
Rozdzielczość
S84NX
S86NX
203 dpi
(1 punkt = 0,125 mm)
od 1 do 20 000 punktów
od 1 do 20 000 punktów
305 dpi
(1 punkt = 0,083 mm)
od 1 do 18 000 punktów
od 1 do 18 000 punktów
609 dpi
(1 punkt = 0,042 mm)
od 1 do 9600 punktów
–

•
W wartość ustawienia wielkości etykiety wliczany jest podkład.
[Szerokość etykiety]
Ustawienie szerokości nośnika.
Zakres ustawień zależy od rozdzielczości drukowania przez produkt.
Zakres ustawień szerokości etykiety jest następujący:
Rozdzielczość
S84NX
S86NX
203 dpi
(1 punkt = 0,125 mm)
od 1 do 832 punktów
od 1 do 1340 punktów
305 dpi
(1 punkt = 0,083 mm)
od 1 do 1248 punktów
od 1 do 2010 punktów
609 dpi
(1 punkt = 0,042 mm)
od 1 do 2496 punktów
–

•
W wartość ustawienia wielkości etykiety wliczany jest podkład.
[Auto pomiar]
Produkt automatycznie dokonuje pomiaru długości nośnika.
Wynik pomiaru długości nośnika zapisywany jest automatycznie w polu [Długość etykiety].
Z funkcji automatycznego pomiaru można korzystać, gdy jako ustawienie [Typ czujnika] wybrana jest opcja [Przerwa] lub [I-Mark].
　
Procedura ustawiania długości etykiety przy użyciu funkcji automatycznego pomiaru jest następująca:
1.
Włożyć nośnik.
2.
Ustawić opcję [Auto pomiar] jako [Uaktywniono].
3.
Nacisnąć przycisk lub , aby przejść do ekranu online lub offline.
4.
Otworzyć głowicę drukującą. (Wystąpi błąd otwarcia głowicy.)
5.
Zamknąć głowicę drukującą. (Wyświetlacz powróci do ekranu Offline.)
6.
Naciśnięcie przycisku powoduje pobranie przez produkt dwóch etykiet i dokonanie pomiaru ich długości.
7.
Wynik pomiaru długości etykiety jest zapisywany w polu [Długość etykiety].

•
Po uaktywnieniu opcji [Auto pomiar] funkcja działa w następujących sytuacjach:
◦
Produkt przechodzi do trybu Online po raz pierwszy od włączenia jego zasilania
◦
Gdy produkt przechodzi do trybu online po otwarciu/zamknięciu pokrywy górnej
◦
Gdy tryb produktu zmieniony zostanie na Online po zmianie ustawienia w menu [Typ czujnika]
•
Gdy ustawienie [Protokół] w menu [Aplikacje] zmienione zostanie na [SZPL], funkcja [Auto pomiar] jest uaktywniana i wykonywana automatycznie.
[Taśma barwiąca]
Pozwala wybrać drukowanie na taśmie lub papierze termicznym.
Ustawienie dostępne tylko w zintegrowanych modelach termicznych/termotransferowych.
Opcje są następujące:
Użyj taśmy barwiącej
drukowanie przy użyciu taśmy.
Bezpośr. termiczny
drukowanie na papierze termicznym.
[Bliski koniec taśmy barwiącej]
Określenie, czy bliski koniec taśmy ma być wykrywany, kiedy taśma zbliża się do końca.
Kiedy to ustawienie jest włączone i wykrywany jest bliski koniec taśmy, produkt działa w następujący sposób:
•
Drukowanie nie zatrzymuje się.
•
Na ekranie pojawia się ikona ostrzegawcza.
•
Stan bliskiego końca taśmy jest wysyłany w celu odesłania stanu produktu i jako sygnał zewnętrzny.
Pojawia się, jeśli wybrano opcję [Użyj taśmy barwiącej] w menu [Taśma barwiąca] w zintegrowanym modelu termicznym/termotransferowym.
Opcje są następujące:
Uaktywniono
Włączenie wykrywania bliskiego końca taśmy.
Wyłączono
Wyłączenie wykrywania bliskiego końca taśmy.

•
Ikona ostrzeżenia wyświetlana jest na pasku stanu w górnej części ekranu.
[Prędkość]
Ustawienie prędkości drukowania.
Zakres ustawień zależy od rozdzielczości drukowania przez produkt.
Zakres ustawień prędkości jest następujący:
Rozdzielczość
S84NX
S86NX
203 dpi (8 pkt/mm)
4–16 ips (cali/s) (101,6–406,4 mm)
4–14 ips (cali/s) (101,6–355,6 mm)
305 dpi (12 pkt/mm)
4–14 ips (cali/s) (101,6–355,6 mm)
4–12 ips (cali/s) (101,6–304,8 mm)
609 dpi (24 pkt/mm)
2–6 ips (cali/s) (50,8–152 mm)
–

•
Jeżeli pozycja [Uaktywniono] została wybrana w menu [Tryb drukowania mikroetykiet], prędkość drukowania wynosi maksymalnie 4 ips (cale/s).
•
Wyznaczenie zbyt wysokiej prędkości wydruku może pogorszyć jakość wydruku.
[Typ czujnika]
Ustawienie typu czujnika, który wykrywa nośnik.
Opcje są następujące:
Brak
Dezaktywowanie czujnika nośnika.
Przerwa
Wybrać w przypadku korzystania z nośnika z przerwami. Używany będzie czujnik przepuszczalności.
I-Mark
Wybrać w przypadku korzystania z nośnika ze znacznikami I-mark. Używany będzie czujnik odbiciowy.

•
Jeśli wybrano opcję [Podajnik] lub [Podaj i drukuj] w menu [Tryb druku], dostępne będą tylko opcje [Przerwa] i [I-Mark].
•
Jeśli wybrano opcję [Bez podłoża] w menu [Tryb druku], dostępna będzie tylko opcja [Brak].
[Tryb drukowania mikroetykiet]
Ustawienie trybu drukowania mikroetykiet.
Tryb drukowania mikroetykiet to tryb zapewniający wysoką dokładność drukowania etykiet o małych rozmiarach.

•
Dokładność trybu drukowania mikroetykiet zależy od warunków użytkowania obejmujących jakość produkcji etykiet, układ wydruku i rozmiary taśmy.
Zalecane są następujące warunki:
◦
Długość taśmy: mniej niż 450 m
◦
Używany czujnik nośnika: Czujnik odstępu
•
Zwiększona dokładność drukowania zapewniana przez tryb drukowania mikroetykiet dotyczy etykiet o rozmiarach mniejszych niż odległość między położeniem głowicy drukującej a czujnikiem końca papieru (włącznie z PRZERWĄ).
•
W przypadku włączenia trybu drukowania mikroetykiet przy prędkości drukowania 5 ips lub wyższej, prędkość drukowania zostanie automatycznie obniżona do 4 ips.
•
(tylko S84NX) W modelach RFID trybu drukowania mikroetykiet nie można używać.
Opcje ustawień są następujące:
[Tryb drukowania mikroetykiet]
Włączenie lub wyłączenie trybu drukowania mikroetykiet.
Opcje są następujące:
Uaktywniono
włączenie trybu drukowania mikroetykiet,
Wyłączono
wyłączenie trybu drukowania mikroetykiet.
[Automatyczne wykrywanie długości etykiety]
Włączenie lub wyłączenie automatycznego pomiaru długości etykiety po ustawieniu pozycji [Tryb drukowania mikroetykiet] jako [Uaktywniono].
Opcje są następujące:
Uaktywniono
Włączenie automatycznego wykrywania długości etykiety.
Wyłączono
Wyłączenie automatycznego wykrywania długości etykiety.

•
Jeżeli po automatycznym pomiarze długości etykiety. położenie początkowe drukowania znajduje się poza wyrównaniem, użyć opcji [Długość etykiety], aby ustawić długość etykiety ręcznie.
[Liczba uśredniająca długość etykiety]
Ustawienie liczby etykiet mierzonych w celu uśrednienia automatycznie ustawianej długości etykiety, kiedy pozycja [Tryb drukowania mikroetykiet] jest ustawiona jako [Uaktywniono], a pozycja [Automatyczne wykrywanie długości etykiety] jest ustawiona jako [Uaktywniono].
Zakres ustawień wynosi od 1 do 10.
[Długość etykiety]
Kiedy opcja [Tryb drukowania mikroetykiet] jest ustawiona jako [Uaktywniono], a opcja [Automatyczne wykrywanie długości etykiety] jako [Wyłączono], długość etykiety należy ustawić ręcznie.
Zakres ustawień zależy od rozdzielczości drukowania przez produkt.
Zakres ustawień długości etykiety jest następujący:
Rozdzielczość
S84NX
S86NX
203 dpi
(1 punkt = 0,125 mm)
od 72 do 960 punktów
od 72 do 960 punktów
305 dpi
(1 punkt = 0,083 mm)
od 108 do 1440 punktów
od 108 do 1440 punktów
609 dpi
(1 punkt = 0,042 mm)
od 216 do 2880 punktów
–

•
W wartość ustawienia wielkości etykiety wliczany jest podkład.
[Tryb druku]
Ustawienie trybu drukowania.
Opcje są następujące:
Ciągły
Nieprzerwane drukowanie na wskazanej liczbie nośników. Nośnik przez cały czas pozostaje w pozycji umożliwiającej drukowanie.
Podajnik
Odrywanie podkładu z wydrukowanej etykiety w czasie, gdy podawana jest ona do wylotu nośnika. Gdy wydrukowana etykieta wyjęta zostanie z produktu w celu jej naklejenia, następna etykieta ustawiona zostanie, aby można było na niej drukować.
Bez podłoża
Po zainstalowaniu specjalnego osprzętu na urządzeniu zewnętrznym etykiety bezpodkładowe są podawane i drukowane.
Podaj i drukuj
Wydrukowana etykieta przesuwa się do położenia wydawania podczas drukowania następnych danych.
Jeżeli następne dane są niedostępne jest ona podawana do położenia wydania bez drukowania, następnie jest cofana i odbywa się zwykłe wydawanie.
W przypadku zatrzymania drukowania w tym trybie, np. z powodu anulowania operacji podczas drukowania etykiet, przed wznowieniem drukowania należy podać i wyprowadzić etykiety, których drukowanie zostało zakończone. Wznowienie bez wykonania tej czynności spowoduje błąd.

•
(tylko S84NX) W przypadku używania znaczników RFID w modelu RFID nie należy wybierać trybu bez podkładu. W przypadku ustawienia trybu bez podkładu nie można używać znaczników RFID.
[Cofnięcie]
[Cofnięcie] ma zastosowanie, kiedy tryb drukowania jest ustawiony jako tryb dyspensera, tryb bez podkładu lub tryb wydawania i drukowania.
Opcje są następujące:
Brak
Brak wysuwu wstecznego.
Po
Po wydaniu etykiety przód następnej etykiety cofany jest do położenia głowicy drukującej.
Przed
Przed drukowaniem przód następnego nośnika cofany jest do położenia głowicy drukującej.
Sterowane
Po odebraniu sygnału z aplikatora po wydaniu etykiety przednia krawędź następnej etykiety jest cofana do położenia głowicy drukującej.

•
Zakres wyboru procesów zależy od trybu drukowania.
[Tryb druku]
[Brak]
[Po]
[Przed]
[Sterowane]
[Ciągły]
Możliwe
–
–
–
[Podajnik]
–
Możliwe
Możliwe
Możliwe
[Bez podłoża]
–
–
Możliwe
–
[Podaj i drukuj]
–
Możliwe
Możliwe
–
[Zaczernienie]
Ustawienie jednego z 10 stopni intensywności wydruku.
Zakres ustawień wynosi od 1 do 10. 1 to najjaśniej, a 10 to najciemniej.

•
Intensywność drukowania można dodatkowo dostroić za pomocą ustawienia [Drukowanie] > [Zaawansow.] > [Modyfikacje] > [Regulacja zaczernienia].
[Przesuniecie poz/pion]
Ustawienie pozycji odniesienia drukowania w kierunku pionowym i poziomym.
Opcje ustawień są następujące:
Pionowo
Ustawienie pozycji drukowania w kierunku pionowym.
Ustawić wartość korekty od pozycji odniesienia drukowania jako „-” w przypadku kierunku podawania papieru i jako „+” w przypadku kierunku przeciwnego do kierunku podawania papieru.
Standardowy/lewostronny
Przeciwny/prawostronny
(1) Kierunek przesuwu
(1) Kierunek przesuwu
Zakres ustawień zależy od rozdzielczości drukowania przez produkt.
Zakres ustawień jest następujący:
Rozdzielczość
S84NX
S86NX
203 dpi (1 punkt = 0,125 mm)
od -19 999 do 0 do 19 999 punktów
od -19 999 do 0 do 19 999 punktów
305 dpi (1 punkt = 0,083 mm)
od -17 999 do 0 do 17 999 punktów
od -17 999 do 0 do 17 999 punktów
609 dpi (1 punkt = 0,042 mm)
od -9599 do 0 do 9599 punktów
–
Poziomo
Ustawienie pozycji drukowania w kierunku poziomym.
Ustawić wartość korekty od pozycji drukowania jako „-” do tyłu i jako „+” do przodu, patrząc w stronę produktu.
Standardowy/lewostronny
Przeciwny/prawostronny
(1) Kierunek przesuwu
(1) Kierunek przesuwu
Zakres ustawień zależy od rozdzielczości drukowania przez produkt.
Zakres ustawień jest następujący:
Rozdzielczość
S84NX
S86NX
203 dpi (1 punkt = 0,125 mm)
od -831 do 0 do 831 punktów
od -1339 do 0 do 1339 punktów
305 dpi (1 punkt = 0,083 mm)
od -1247 do 0 do 1247 punktów
od -2009 do 0 do 2009 punktów
609 dpi (1 punkt = 0,042 mm)
od -2495 do 0 do 2495 punktów
–

•
Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka].
Modyfikowanie kierunku pozycji odniesienia drukowania i punktu odniesienia podstawy
Standardowy/lewostronny
Przeciwny/prawostronny
(1) Kierunek przesuwu
(2) Podkład
(3) Etykieta
(4) Przerwa między etykietami
(5) Pozycja odniesienia drukowania (przed korektą)
(6) Przesunięcie punktu odniesienia podstawy w pionie
(7) Przesunięcie punktu odniesienia podstawy w poziomie
(8) Punkt odniesienia podstawy po przesunięciu
(1) Kierunek przesuwu
(2) Podkład
(3) Etykieta
(4) Przerwa między etykietami
(5) Pozycja odniesienia drukowania (przed korektą)
(6) Przesunięcie punktu odniesienia podstawy w pionie
(7) Przesunięcie punktu odniesienia podstawy w poziomie
(8) Punkt odniesienia podstawy po przesunięciu
[Zaawansow.]
Ustawienie szczegółowego sposobu działania czujnika i ruchu wydruku.
Opcje ustawień są następujące:
[Kalibruj]
Wyregulować poziom czułości czujnika nośnika.
W razie wadliwego działania wykrywania nośnika należy wyregulować poziom czujnika nośnika (czujniki przerw i I-mark).
Opcje ustawień są następujące:
[Autokalibracja]
Wykonanie automatycznej kalibracji wybranego czujnika nośnika.
[Autokalibracja] nie jest dostępna, jeśli wybrano opcję [Bez podłoża] w [Tryb druku].
Przerwa + I-Mark
Regulowanie zarówno czujnika przerwy, jak i czujnika I-mark.
Przerwa
Regulowanie czujnika przerwy.
I-Mark
Regulowanie czujnika I-mark.
Procedura automatycznego kalibrowania czujnika nośnika jest następująca:
1.
Otworzyć pokrywę górną.
2.
Obrócić dźwignię blokady głowicy w prawo, aby odblokować głowicę drukującą, a pociągnąć zatrzask blokady podawania, aby odblokować zespół wałka podawania i czujnika nośnika.
3.
Włożyć nośnik.

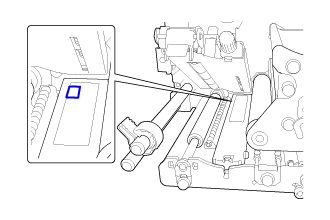

Oderwać etykietę od podkładu i ustawić podkład tak, aby znacznik I-mark nie znajdował się nad czujnikiem I-mark.
4.
Aby zablokować głowicę drukującą, obrócić dźwignię blokady głowicy w lewo, a następnie nacisnąć zespół wałka podawania i czujnika nośnika w dół do momentu zablokowania zatrzasku podawania.

•
Przed rozpoczęciem regulacji potwierdzić, że zespół wałka podawania i czujnika nośnika (pokrywa czujnika) jest zablokowany. Jeżeli zespół nie jest zablokowany podczas wykonywania samoczynnej kalibracji, kalibracja nie powiedzie się.
5.
Zamknąć pokrywę górną.
6.
Za pomocą przycisków / wybrać typ czujnika, który będzie regulowany.
7.
Nacisnąć przycisk lub przycisk .
8.
Gdy wyświetlony zostanie ekran potwierdzenia, nacisnąć przycisk , aby potwierdzić regulację czujnika.
9.
Wyświetlony zostanie wynik regulacji czujnika. Aby wyjść z regulacji, nacisnąć przycisk .
10.
Zmienić tryb na offline. Nacisnąć przycisk , aby potwierdzić, że nośnik podawany jest poprawnie.

•
Jeśli po wykonaniu funkcji [Autokalibracja] nośnik nie jest podawany poprawnie, zwrócić się do dystrybutora lub SATO.
[Poziomy PRZERWY]
Poziom czułości czujnika przerwy regulowany będzie ręcznie.
Procedura ustawiania jest następująca:
Najpierw ustawić „niski” poziom (napięcie) czujnika przerwy.
1.
Oderwać etykietę od podkładu.
2.
Przełożyć podkład pod zespołem wałka podawania i czujnika nośnika. Ustawić go tak, aby czujnik nośnika nie wykrywał I-Mark (czarnego znaku).
3.
Zamknąć głowicę drukującą oraz zespół wałka podawania i czujnika nośnika. Aby uzyskać prawidłowy efekt regulacji, należy ją wykonywać po ich zamknięciu.
4.
Wybrać opcję [Poziomy PRZERWY] w menu [Kalibruj] i nacisnąć przycisk .
5.
Za pomocą przycisków / zmieniać wartość opcji [Emit], aż wartość [Sensor] będzie poniżej 0,5 (V). Ustawić jak najniższą wartość w polu [Emit].
6.
Jeśli wartość [Sensor] nie spada poniżej 0,5 mimo, że zmieniona została wartość [Emit], za pomocą przycisków /, zmienić wartość [Receive].
7.
Zanotować wartość w polu [Sensor] uzyskaną w wyniku tej procedury. Jest to wartość poziomu „niskiego” czujnika przerwy.
　
Następnie skontrolować „wysoki” poziom (napięcie) czujnika przerwy w następujący sposób:
1.
Przełożyć nośnik (razem z podkładem) pod zespołem wałka podawania i czujnika nośnika. Ustawić go tak, aby czujnik nośnika nie wykrywał I-Mark (czarnego znaku).
2.
Zamknąć głowicę drukującą oraz zespół wałka podawania i czujnika nośnika.
3.
Sprawdzić wartość [Sensor].
Jeśli wartość jest o 1,0 (V) wyższa niż zanotowana wartość poziomu „niskiego”, to jest to wartość poziomu „wysokiego” czujnika przerw.
Jeśli różnica między poziomem „wysokim” i „niskim” jest mniejsza niż 1,0, należy wyregulować wartości w polach [Emit] i [Receive] tak, aby różnica ta była większa niż 1,0, lub rozpocząć ponownie regulację „niskiego” poziomu (napięcia) czujnika przerwy.
4.
Jeśli zarówno poziom „wysoki”, jak i „niski” odpowiadają wartości standardowej, potwierdzić wartość poprzez dotknięcie przycisku .
Standardowe wartości poziomu „wysokiego” i „niskiego” czujnika przerw są następujące:
◦
Niski (z samym podkładem) ≤ 0,5 (V)
◦
Wysoki (nośnik razem z podkładem) - Niski ≥ 1,0 (V)
[Poziom PRZERWY przy odcięciu]
Ustawianie poziomu progu czujnika przerwy.
Procedura ustawiania jest następująca:
1.
Obliczyć poziom progu z następującego wzoru:
(wysoki poziom - niski poziom) x 0,3 + niski poziom = poziom progu
2.
Wybrać opcję [Poziom PRZERWY przy odcięciu] w menu [Kalibruj] i nacisnąć przycisk .
3.
Naciskając przyciski /, zmienić wartość [Slice level]. Ustawić w polu [Slice level] poziom obliczony w kroku 1.
4.
Potwierdzić wartość, naciskając przycisk .

•
W przypadku ustawienia w polu [Slice level] wartości 0,0 (V) produkt ustawi poziom progu automatycznie.
[Poziomy I-Mark]
Ręczne ustawianie czułości czujnika I-Mark.
Procedura ustawiania jest następująca:
Najpierw wyregulować „niski” poziom (napięcie) czujnika I-mark.
1.
Przełożyć nośnik pod zespołem wałka podawania i czujnika nośnika. Ustawić go tak, aby czujnik nośnika nie wykrywał I-Mark (czarnego znaku).
2.
Zamknąć głowicę drukującą oraz zespół wałka podawania i czujnika nośnika.
3.
Wybrać opcję [Poziomy I-Mark] w menu [Kalibruj] i nacisnąć przycisk .
4.
Za pomocą przycisków / zmieniać wartość opcji [Emit], aż wartość [Sensor] będzie poniżej 0,5 (V). Ustawić jak najniższą wartość w polu [Emit].
5.
Jeśli wartość [Sensor] nie spada poniżej 0,5 mimo, że zmieniona została wartość [Emit], za pomocą przycisków /, zmienić wartość [Receive].
6.
Zanotować wartość w polu [Sensor] uzyskaną w wyniku tej procedury. Jest to wartość poziomu „niskiego” czujnika I-mark.
Następnie sprawdzić „wysoki” poziom (napięcie) czujnika I-mark w następujący sposób:
1.
Przełożyć nośnik (razem z podkładem) pod zespołem wałka podawania i czujnika nośnika. Ustawić go tak, aby czujnik nośnika nie wykrywał I-Mark (czarnego znaku).
2.
Zamknąć głowicę drukującą oraz zespół wałka podawania i czujnika nośnika. Aby uzyskać prawidłowy efekt regulacji, należy ją wykonywać po ich zamknięciu.
3.
Sprawdzić wartość [Sensor].
Jeśli wartość jest o 1,0 (V) wyższa niż zanotowana wartość poziomu „niskiego”, to jest to wartość poziomu „wysokiego” czujnika I-mark.
Jeśli różnica między poziomem „wysokim” i „niskim” jest mniejsza niż 1,0, należy wyregulować wartości w polach [Emit] i [Receive] tak, aby różnica ta była większa niż 1,0, lub rozpocząć ponownie regulację „niskiego” poziomu (napięcia) czujnika I-mark.
4.
Jeśli zarówno poziom „wysoki”, jak i „niski” odpowiadają wartości standardowej, potwierdzić wartość poprzez dotknięcie przycisku .
Standardowe wartości poziomu „wysokiego” i „niskiego” czujnika I-mark są następujące:
◦
Niski (bez I-mark) ≤ 0,5 (V)
◦
Wysoki (z I-mark) - Niski ≥ 1,0 (V)
[Poziom odcięcia I-Mark]
Ustawienie poziomu progu czujnika I-mark.
Procedura ustawiania jest następująca:
1.
Obliczyć poziom progu z następującego wzoru:
(wysoki poziom - niski poziom) x 0,7 + niski poziom = poziom progu
2.
Wybrać opcję [Poziom odcięcia I-Mark] w menu [Kalibruj] i nacisnąć przycisk .
3.
Naciskając przyciski /, zmienić wartość [Slice level]. Ustawić w polu [Slice level] poziom progu obliczony w kroku 1.
4.
Potwierdzić wartość, naciskając przycisk .

•
W przypadku ustawienia w polu [Slice level] wartości 0,0 (V) produkt ustawi poziom progu automatycznie.
[Spr. głowicy]
Drukarka może automatycznie sprawdzać, czy element w głowicy drukującej nie jest przerwany.
Opcje są następujące:
Wył
Dezaktywowanie kontroli głowicy.
Wszystko
Kontrolowany jest cały obszar wydruku.
Kod kresk.
Kontrolowany jest tylko obszar drukowania kodu kreskowego. Kontrola głowicy nie ma zastosowania do kodów kreskowych drukowanych jako dane graficzne.

•
Kontrola głowicy dotyczy ustalania stanu elementu głowicy drukującej. Funkcja ta nie gwarantuje czytelności kodu kreskowego. Wymagany jest pełny test za pomocą czytnika kodu kreskowego. Po przerwie w drukowaniu funkcja kontroli głowicy może przez pewien czas nie działać. Mogą wystąpić przerwy.
Sprawdzić za pomocą skanera, czy kod kreskowy na etykiecie wydrukowanej po błędzie głowicy jest czytelny.
[Tryb spr. głowicy]
Ustawienie metody kontroli głowicy.
Pojawia się, jeśli wybrano opcję [Wszystko] lub [Kod kresk.] w menu [Spr. głowicy].
Opcje są następujące:
Zawsze
Kontrola głowicy wykonywana jest za każdym razem.
Po zadaniu druku
Kontrola głowicy wykonywana jest przed rozpoczęciem drukowania i po jego zatrzymaniu. Jeśli włączona jest funkcja backfeed, kontrola głowicy wykonywana będzie przed rozpoczęciem drukowania, w momencie zatrzymywania drukowania i w trakcie operacji backfeed.
Każda strona
Kontrola głowicy wykonywana jest co wskazaną liczbę nośników.
[Każda strona]
Kontrola głowicy wykonywana jest co wskazaną liczbę nośników.
Pojawia się, jeśli wybrano opcję [Każda strona] w menu [Tryb spr. głowicy].
Zakres ustawień wynosi od 1 do 999 999.
[Sprawdź wielkość mediów]
Włączenie lub wyłączenie kontroli rozmiaru nośnika.
Pojawia się, jeśli wybrano opcję [Przerwa] lub [I-Mark] w menu [Typ czujnika].
Po uaktywnieniu tej funkcji w następujących sytuacjach wyświetlany jest „Błąd nośnika”:
•
Jeśli długość nośnika jest o ponad 3 mm większa niż długość nośnika wskazana przez polecenie rozmiaru nośnika ESC+A1.
•
Jeśli długość podawanego w danej chwili nośnika jest o ponad 3 mm większa od długości nośnika podanego jako pierwszy po uaktywnieniu tej funkcji.
Opcje są następujące:
Uaktywniono
Włączenie kontroli wielkości nośnika.
Wyłączono
Wyłączenie kontroli wielkości nośnika.
[Modyfikacje]
Korygowanie pozycji przesunięcia, pozycji drukowania i intensywności wydruku.
Opcje ustawień są następujące:
[Przesunięcie]
Korygowanie pozycji przesunięcia.
Przesunięcie służy do regulacji położenia cofania/zatrzymania podczas pracy w trybie dyspensera.
Ustawienie wartości ze znakiem „+” oznacza przesunięcie pozycji drukowania przeciwnie do kierunku przesuwu, a ze znakiem „-” oznacza przesunięcie zgodnie z kierunkiem przesuwu.
Zakres ustawień zależy od rozdzielczości drukowania przez produkt.
Zakres ustawień jest następujący:
Rozdzielczość
S84NX
S86NX
203 dpi
(1 punkt = 0,125 mm)
od -30 do 0 do 30 punktów
od -30 do 0 do 30 punktów
305 dpi
(1 punkt = 0,083 mm)
od -45 do 0 do 45 punktów
od -45 do 0 do 45 punktów
609 dpi
(1 punkt = 0,042 mm)
od -90 do 0 do 90 punktów
–

•
Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka].
•
Zmiany tego ustawienia są powiązane i zależą od ustawień wydruku próbnego w menu [Narzędzia] > [Test drukarki].
[Skok]
Odstęp wpływa na położenie rozpoczęcia drukowania, a w konsekwencji na pozycję wydruku w kierunku pionowym.
Ustawienie wartości ze znakiem „+” oznacza przesunięcie pozycji wydruku przeciwnie do kierunku przesuwu, a ze znakiem „-” oznacza przesunięcie zgodnie z kierunkiem przesuwu.
Standardowy/lewostronny
Przeciwny/prawostronny
(1) Kierunek przesuwu
(1) Kierunek przesuwu
Zakres ustawień zależy od rozdzielczości drukowania przez produkt.
Zakres ustawień jest następujący:
Rozdzielczość
S84NX
S86NX
203 dpi
(1 punkt = 0,125 mm)
od -30 do 0 do 30 punktów
od -30 do 0 do 30 punktów
305 dpi
(1 punkt = 0,083 mm)
od -45 do 0 do 45 punktów
od -45 do 0 do 45 punktów
609 dpi
(1 punkt = 0,042 mm)
od -90 do 0 do 90 punktów
–

•
Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka].
•
Zmiany tego ustawienia są powiązane i zależą od ustawień wydruku próbnego w menu [Narzędzia] > [Test drukarki].
[Marginesy obszaru drukowania]
Funkcja Przesunięcie odstępu równocześnie reguluje położenie przesunięcia i położenie odstępu.
Ustawienie wartości ze znakiem „+” oznacza przemieszczenie położeń przesunięcia i odstępu przeciwnie do kierunku przesuwu, a ze znakiem „-” oznacza przemieszczenie zgodnie z kierunkiem przesuwu.
Standardowy/lewostronny
Przeciwny/prawostronny
(1) Kierunek przesuwu
(2) Położenie przesunięcia (położenie cofania/zatrzymania podczas pracy w trybie dyspensera)
(3) Położenie odstępu (położenie krawędzi początkowej nośnika wpływającej na położenie wydruku w kierunku pionowym)
(1) Kierunek przesuwu
(2) Położenie przesunięcia (położenie cofania/zatrzymania podczas pracy w trybie dyspensera)
(3) Położenie odstępu (położenie krawędzi początkowej nośnika wpływającej na położenie wydruku w kierunku pionowym)
Zakres ustawień zależy od rozdzielczości drukowania przez produkt.
Zakres ustawień jest następujący:
Rozdzielczość
S84NX
S86NX
203 dpi
(1 punkt = 0,125 mm)
od -392 do 0 do 392 punktów
od -392 do 0 do 392 punktów
305 dpi
(1 punkt = 0,083 mm)
od -588 do 0 do 588 punktów
od -588 do 0 do 588 punktów
609 dpi
(1 punkt = 0,042 mm)
od -1176 do 0 do 1176 punktów
–

•
Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka].
[Regulacja zaczernienia]
Dostrojenie intensywności wydruku.
Zakres ustawień wynosi od 0 do 99.
0 to najjaśniej, a 99 to najciemniej.

•
Zmiany tego ustawienia są powiązane i zależą od ustawień wydruku próbnego w menu [Narzędzia] > [Test drukarki].
[Start online]
Ustawienie trybu domyślnego po włączeniu zasilania produktu.
Opcje są następujące:
Uaktywniono
Produkt włącza się w trybie online.
Wyłączono
Produkt włącza się w trybie offline.
[Podawaj po błędzie]
Określenie, czy po usunięciu przyczyny błędu i przełączeniu w tryb online ma być automatycznie podawany nośnik.
Opcje są następujące:
Uaktywniono
Nośnik podawany jest automatycznie, gdy tryb zmieniony zostanie na online po usunięciu przyczyny błędu.
Wyłączono
Nośnik nie jest podawany automatycznie, gdy tryb zmieniony zostanie na online po usunięciu przyczyny błędu.
Jeśli jednak pozycję [Podawaj przy wł. zasil.] ustawiono jako [Uaktywniono], produkt podaje nośnik po włączeniu zasilania i zmianie trybu na online.
Ponadto, jeśli uaktywniona jest opcja [Auto pomiar], produkt podaje nośnik, gdy tryb zmieniony zostanie na online po raz pierwszy po włączeniu zasilania.
[Podawaj przy wł. zasil.]
Określenie, czy nośnik ma być automatycznie podawany po włączeniu zasilania produktu.
Opcje są następujące:
Uaktywniono
Po włączeniu produktu nośnik jest podawany.
Wyłączono
Po włączeniu produktu nośnik nie jest podawany.
Jeśli jednak uaktywniona jest opcja [Auto pomiar], produkt podaje nośnik, gdy tryb zmieniony zostanie na online po raz pierwszy po włączeniu zasilania.
[Finiszer podawanie]
Ustawienie wielkości przesuwu nośnika w celu i zatrzymania dyspensera. Ustawienie wielkości przesuwu nośnika odnosi się do pozycji głowicy drukującej równej 0.
Rzeczywista wielkość przesuwu nośnika to suma wartości [Przesunięcie] i [Finiszer podawanie].
Zakres ustawień zależy od rozdzielczości drukowania przez produkt.
Zakres ustawień jest następujący:
Rozdzielczość
S84NX
S86NX
203 dpi
(1 punkt = 0,125 mm)
od 0 do 2040 punktów
od 0 do 2040 punktów
305 dpi
(1 punkt = 0,083 mm)
od 0 do 3060 punktów
od 0 do 3060 punktów
609 dpi
(1 punkt = 0,042 mm)
od 0 do 6120 punktów
–

•
Jeżeli ustawienie [Taśma barwiąca] to [Użyj taśmy barwiącej], długość wysuwu wstecz etykiety musi być mniejsza niż 30 mm. W przypadku długości większej niż 30 mm może dochodzić do fałszywego wykrywania końca taśmy.
•
Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka].
•
Jeśli dokonane zostały jakiekolwiek zmiany, na ekranie Online/Offline wyświetlony zostanie komunikat z prośbą o ponowne uruchomienie produktu. Należy wtedy wyłączyć i włączyć zasilanie produktu, aby zastosowane zostały ustawienia.
[Prędkość podawania]
Ustawianie prędkości podawania mediów.
Opcje ustawień są następujące:
[Synchr. z szybkością wydruku]
Prędkość podawania jest ustawiana na taką samą wartość jak prędkość drukowania.
Opcje są następujące:
Uaktywniono
prędkość podawania jest powiązana z ustawieniem w menu [Drukowanie] > [Prędkość],
Wyłączono
ręczne ustawianie prędkości podawania w [Prędkość podawania].
[Prędkość podawania]
Ręczne ustawianie prędkości podawania.
Ustawienie dostępne, jeśli opcja [Synchr. z szybkością wydruku] jest wyłączona.
Zakres ustawień jest następujący:
Rozdzielczość
S84NX
S86NX
203 dpi (8 pkt/mm)
4–16 ips (cali/s) (101,6–406,4 mm)
4–14 ips (cali/s) (101,6–355,6 mm)
305 dpi (12 pkt/mm)
4–14 ips (cali/s) (101,6–355,6 mm)
4–12 ips (cali/s) (101,6–304,8 mm)
609 dpi (24 pkt/mm)
2–6 ips (cali/s) (50,8–152 mm)
–

•
Można ustawiać tylko dla prędkości niższych niż wartość ustawiona w menu [Prędkość].
•
Jeżeli pozycja [Uaktywniono] została wybrana w menu [Tryb drukowania mikroetykiet], prędkość podawania wynosi maksymalnie 4 ips (cale/s).
[Prędkość cofania]
Ustawienie prędkości cofania.
Zakres ustawień prędkości cofania wynosi od 2 do 8 ips (cali/s) (od 50,8 do 203,2 mm/s) niezależnie od rozdzielczości drukowania.
[Koniec papieru]
Wybór czujnika do wykrywania końca papieru i regulacja odległości wykrywania końca papieru.
Opcje ustawień są następujące:
[Typ czujnika]
Ustawienie czujnika do wykrywania końca papieru.
Opcje są następujące:
Using I-mark
Wykrywanie końca papieru przy użyciu czujnika I-mark (odbiciowego).
Odległość wykrywania wynosi 15 mm (położenie stałe).
Używ. przerw
Wykrywanie końca papieru przy użyciu czujnika przerw (przepuszczalności).
Odległość wykrywania można ustawić w zakresie od 15 mm do 400 mm w pozycji [Odstęp końca papieru].
Brak
wykrywanie końca papieru zostanie wyłączone.
[Odstęp końca papieru]
Regulacja odległości wykrywania końca papieru, kiedy opcja [Typ czujnika] jest ustawiona jako [Używ. przerw].
Dostępne tylko, jeśli wybrano opcję [Używ. przerw] w menu [Typ czujnika].
Zakres ustawień jest następujący:
Rozdzielczość
S84NX
S86NX
203 dpi
(1 punkt = 0,125 mm)
od 120 do 3200 punktów
od 120 do 3200 punktów
305 dpi
(1 punkt = 0,083 mm)
od 180 do 4800 punktów
od 180 do 4800 punktów
609 dpi
(1 punkt = 0,042 mm)
od 360 do 9600 punktów
–

•
Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka].
[Pozycja podst. głowicy] (tylko S84NX)
Ustawienie pozycji służącej jako punkt podstawowy odniesienia podczas drukowania.
Opcje są następujące:
Standard
Drukowanie ze standardowym punktem odniesienia podstawy.
Wyjustuj do lewej
Przesunięcie punktu odniesienia podstawy druku 2 mm w kierunku tyłu (patrząc na produkt).
　

•
Jeśli dokonane zostały jakiekolwiek zmiany, na ekranie Online/Offline wyświetlony zostanie komunikat z prośbą o ponowne uruchomienie produktu. Należy wtedy wyłączyć i włączyć zasilanie produktu, aby zastosowane zostały ustawienia.
[Priorytet ustawień]
Określenie dla ustawień produktu, czy pierwszeństwo mają mieć ustawienia dokonywane w produkcie, czy przy użyciu poleceń.
Opcje są następujące:
Polecenia
Priorytet mają ustawienia określone za pomocą poleceń.
Ustawienia
Priorytet mają ustawienia określone w produkcie.
[Wznów druk]
Włączenie lub wyłączenie funkcji ponownego drukowania.
Opcje są następujące:
Uaktywniono
funkcja reprint zostanie włączona.
Wyłączono
funkcja reprint zostanie wyłączona.
Jeśli wybrano opcję [Uaktywniono] w pozycji [Wznów druk], można ponownie wydrukować te same dane, naciskając przycisk ([DRUKUJ PONOWNIE]) na ekranie trybu online.

•
Wyłączenie zasilania produktu powoduje utratę poprzednich danych.
[Pozycja końca druku]
Regulacja pozycji zatrzymania nośnika, gdy jako ustawienie [Typ czujnika] wybrano opcję [Brak]. Ustawienie to pozwala określić również wielkość pustego miejsca względem pozycji zatrzymania nośnika.
Zakres ustawień zależy od rozdzielczości drukowania przez produkt.
Zakres ustawień jest następujący:
Rozdzielczość
S84NX
S86NX
203 dpi
(1 punkt = 0,125 mm)
od 0 do 20 000 punktów
od 0 do 20 000 punktów
305 dpi
(1 punkt = 0,083 mm)
od 0 do 18 000 punktów
od 0 do 18 000 punktów
609 dpi
(1 punkt = 0,042 mm)
od 0 do 9600 punktów
–

•
Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka].
[Tryb ustawienia kalendarza]
Ustawienie ustawienia dla funkcji kalendarza.
Opcje ustawień są następujące:
[Ponowny druk kalendarza]
Wybór aktualizacji daty i godziny podczas wykonywania ponownego drukowania za pomocą operacji ponownego drukowania.

•
W przypadku ponownego drukowania po zatrzymaniu drukowania z powodu wystąpienia błędu data i godzina są aktualizowane, nawet jeżeli to ustawienie to [Wyłączono].
Opcje są następujące:
Uaktywniono
zaktualizowane dane kalendarza są dołączane do danych ponownego drukowania,
Wyłączono
drukowanie dokładnie takich samych danych, jak podczas ostatniego zadania drukowania.
[Kod dnia tygodnia]
Na tym ekranie ustawiany jest kod dnia tygodnia dla polecenia kalendarza.
Opcje ustawień są następujące:
[Niedziela] do [Sobota]
Przypisanie znaków do poszczególnych dni tygodnia.
Zakres ustawienia wynosi od 0 do 9, od A do Z i od a do z.
[Kod miesiąca]
Ustawienie kodu miesiąca dla polecenia kalendarza.
Opcje ustawień są następujące:
[Styczeń] do [Grudzień]
Przypisanie znaków do poszczególnych miesięcy.
Zakres ustawienia wynosi od A do Z i od a do z.
[Format skrzynki]
Na tym ekranie można wybrać wielkość liter w kalendarzu.
Opcje są następujące:
Mixed
tylko pierwszy znak pisany jest wielką literą.
Przykład: Niedziela/Nie
Upper
wszystkie znaki pisane są wielkimi literami.
Przykład: NIEDZIELA/NIE
[Kontrola kalendarza]
Ustawić, czy ma być oceniane, czy czas pobrany z baterii dla kalendarza jest prawidłowy.
Wybierając [Uaktywniono], błąd kalendarza pojawia się, gdy czas jest oceniany jako nieprawidłowy, np. z powodu wyczerpanej baterii itp.
Opcje są następujące:
Uaktywniono
funkcja kontroli kalendarza zostanie włączona.
Wyłączono
funkcja kontroli kalendarza zostanie wyłączona.
[Tryb ustawienia zmiany pracy]
Ten tryb umożliwia drukowanie na etykiecie specjalnej informacji o zmianie produkcyjnej, gdy używane jest polecenie SBPL.
Opcje ustawień są następujące:
[1] do [3]
Ustawienie godziny rozpoczęcia zmiany roboczej oraz nazwy podanego kodu zmiany roboczej.
Zależnie od liczby zmian roboczych wymaganych w zakładzie można skonfigurować maksymalnie trzy zmiany. Jeśli wymagane są np. dwie zmiany, można ustawić zmiany numer 1 i 2.
Opcje ustawień są następujące:
[Kod zmiany]
Na tym ekranie można włączyć lub wyłączyć tryb ustawiania zmiany roboczej.
[Czas zmiany]
Ustawienie godziny rozpoczęcia zmiany roboczej
Dostępne tylko, jeśli wybrano opcję [Uaktywniono] w menu [Kod zmiany].
Zakres ustawień wynosi od 00:00 23:59
[Nazwa zmiany]
Ustawienie nazwy zmiany roboczej.
Dostępne tylko, jeśli wybrano opcję [Uaktywniono] w menu [Kod zmiany].
Liczba możliwych do wpisania znaków jest następująca:
ASCII: 16 znaków
[Korekta napięcia taśmy]
Regulacja opóźnienia synchronizacji czasowej napędu wałka dociskowego względem napędu wałka zwijania taśmy. W przypadku stwierdzenia smug z taśmy (ślady ocierania taśmy o powierzchnię etykiety) można zmienić to ustawienie, aby zmniejszyć ten efekt.
Zmniejszenie wartości powoduje wzrost naprężenia taśmy.
Zwiększenie wartości powoduje spadek naprężenia taśmy.
Pojawia się, jeśli wybrano opcję [Użyj taśmy barwiącej] w menu [Taśma barwiąca] w zintegrowanym modelu termicznym/termotransferowym.
Zakres ustawień wynosi od 0 do 15 niezależnie od rozdzielczości wydruku.
[Operacje drukowania]
Ustawienie szczegółowych operacji drukowania.
Opcje ustawień są następujące:
[Tryb wydajności]
Włączenie lub wyłączenie trybu przepustowości.
Kiedy to ustawienie jest włączone, skraca się odstęp czasowy między cofaniem a podawaniem do przodu lub między podawaniem do przodu a cofaniem i poprawia się przepustowość.
[Rozszerzona operacja cofania]
Włączenie lub wyłączenie przedłużonego cofania.
Pojawia się, jeżeli wybrano opcję [Podajnik] w menu[Tryb druku], a także opcję [Przed] w menu [Cofnięcie].
W przypadku korzystania z interfejsu sygnału zewnętrznego (EXT) po włączeniu tej funkcji dane drukowania są odbierane i, na etapie, w którym drukowanie staje się możliwe, odbywa się cofanie, a produkt czeka na odebranie sygnału rozpoczęcia drukowania (PRIN).
[Tryb spinania strony]
Włączenie lub wyłączenie trybu zaczepiania strony.
Włączenie trybu zaczepiania strony powoduje odcinanie zewnętrznych obszarów wydruku w położeniach drukowania.
Położenie drukowania przesuwa się zgodnie z wartościami ustawionymi w pozycji [Skok] lub [Marginesy obszaru drukowania] w menu [Drukowanie] > [Zaawansow.] > [Modyfikacje].
Poniższa ilustracja przedstawia stan bez regulacji położenia drukowania (±0) w przypadku korzystania z czujnika przerwy.
Wyłączono

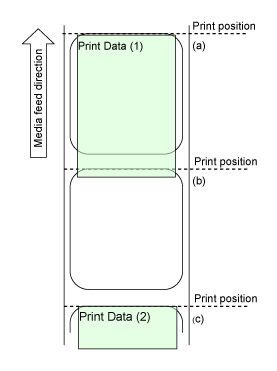

Jeżeli dane wydruku (1) przekraczają położenie drukowania (b), następny wydruk jest wykonywany w położeniu drukowania (c).
Drukowanie odbywa się w położeniu drukowania (b), a zatem przestaje być położeniem odniesienia, ponieważ jest to położenie, w którym nie można zatrzymać drukowania ani wydawania.
Uaktywniono
Dane wydruku (1) zatrzymują drukowanie w położeniu drukowania (b). Następny wydruk rozpoczyna się od położenia drukowania (b).

•
Nie należy projektować układów etykiet w taki sposób, aby ważne informacje, takie jak kody kreskowe, kody 2D lub ceny znajdowały się w pobliżu miejsc oddzielania etykiet.
Zalecamy, aby jak najczęściej korzystać z tej funkcji do sprawdzania wyników drukowania, takich jak odczyt kodów kreskowych i weryfikacja obrazów.
•
Nie tworzyć projektów, które umieszczają pozycje niedrukowane na etykiecie w położeniach drukowania, które nie znajdują się na etykiecie.
Zostaną one wydrukowane na etykiecie przez drukarki inne niż ta drukarka lub jeżeli etykieta jest duża. Również w pewnych przypadkach, w kolejnych modelach z innymi funkcjami polecenia mogą już nie być stosowane.
•
Funkcja ta zasadniczo działa, wykorzystując czujnik nośnika do wykrywania miejsc oddzielania etykiet. Jeżeli etykiety są ułożone ukośnie (zbyt mały przesuw, zbyt duży przesuw, zbyt małe cofnięcie) podczas podawania, mogą wystąpić niepożądane operacje, takie jak odcięcie wydruku z pozostawieniem pustych miejsc na etykiecie lub drukowanie w górnej części następnej etykiety.
Podczas korzystania z tej funkcji należy utrzymywać odpowiednie naprężenie podczas odbierania podkładów i dostarczania etykiet.
[Przesunięcie podawania]
Ustawienie odległości wysuwu w trybie bezpodkładowym.
Pojawia się tylko, jeśli wybrano opcję [Bez podłoża] w menu [Tryb druku].
Zakres ustawień jest następujący:
Rozdzielczość
S84NX
S86NX
203 dpi
(1 punkt = 0,125 mm)
od 0 do 2000 punktów
od 0 do 2000 punktów
305 dpi
(1 punkt = 0,083 mm)
od 0 do 3000 punktów
od 0 do 3000 punktów
609 dpi
(1 punkt = 0,042 mm)
od 0 do 6000 punktów
–

•
Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka].
[Przesunięcie cofania]
Ustawienie odległości wysuwu wstecz w trybie bezpodkładowym.
Pojawia się tylko, jeśli wybrano opcję [Bez podłoża] w menu [Tryb druku].
Zakres ustawień jest następujący:
Rozdzielczość
S84NX
S86NX
203 dpi
(1 punkt = 0,125 mm)
od 0 do 2000 punktów
od 0 do 2000 punktów
305 dpi
(1 punkt = 0,083 mm)
od 0 do 3000 punktów
od 0 do 3000 punktów
609 dpi
(1 punkt = 0,042 mm)
od 0 do 6000 punktów
–

•
Jeżeli ustawienie [Taśma barwiąca] to [Użyj taśmy barwiącej], długość wysuwu wstecz etykiety musi być mniejsza niż 30 mm. W przypadku długości większej niż 30 mm może dochodzić do fałszywego wykrywania końca taśmy.
•
Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka].
Powiązane tematy
Wybieranie opcji
Wprowadzanie lub wybór wartości ustawień
[Jednostka]
[Test drukarki]

Powrót do góry
