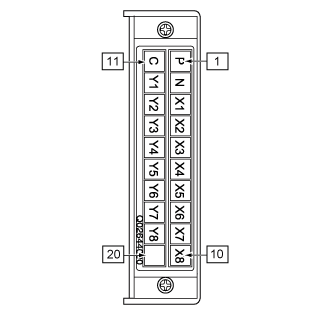

TOP > Product Specifications > Interface > Terminals for External Input/Output Signals > Connector Pin Specifications for Terminals for External Input/Output Signals Connector Pin Specifications for Terminals for External Input/Output Signals Pin No. I/O Signal Name Description Electric Conditions (Voltage, Current (Max)) 1 - +24V Power Supply 500 mA 2 - GND SIGNAL GROUND Connects to COM internally 3 Input X1 Activate Apply 9.7 mA (internal voltage 24 V ±5%) 4 Input X2 Activate Apply (level) 9.7 mA (internal voltage 24 V ±5%) 5 Input X3 External Reset 9.7 mA (internal voltage 24 V ±5%) 6 Input X4 Reserved 9.7 mA (internal voltage 24 V ±5%) 7 Input X5 9.7 mA (internal voltage 24 V ±5%) 8 Input X6 9.7 mA (internal voltage 24 V ±5%) 9 Input X7 9.7 mA (internal voltage 24 V ±5%) 10 Input X8 9.7 mA (internal voltage 24 V ±5%) 11 - COM Output common Connects to GND internally 12 Output Y1 Applying Completion 80 mA, 30 VDC (minimum current 200 uA) 13 Output Y2 All Error 80 mA, 30 VDC (minimum current 200 uA) 14 Output Y3 Media Remaining Amount 80 mA, 30 VDC (minimum current 200 uA) 15 Output Y4 Apply Ready 80 mA, 30 VDC (minimum current 200 uA) 16 Output Y5 Reserved 80 mA, 30 VDC (minimum current 200 uA) 17 Output Y6 80 mA, 30 VDC (minimum current 200 uA) 18 Output Y7 80 mA, 30 VDC (minimum current 200 uA) 19 Output Y8 80 mA, 30 VDC (minimum current 200 uA) 20 - - - Not in use Back to top
