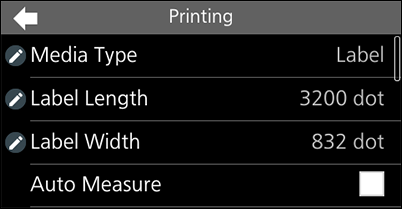

[Impression] Menu

Les paramètres suivants sont disponibles dans le menu [Impression] (Impression) :

[Type de support]

Définit le type de support.

Les options sont les suivantes :

•	[Étiquette]

•	[Bracelet]

•	[koDakara]

• Les modifications apportées à ce paramètre sont liées et changées dans les paramètres du menu [Outils] > [Démarrage de support] (Outils - Démarrage de support).

[Longueur étiquette]

Définit la longueur du support.

La plage de valeurs varie selon la résolution d'impression de l'imprimante.

La plage de valeurs pour la longueur de l'étiquette est la suivante :

Résolution	Plage de valeurs
203 dpi (1 point = 0,125 mm)	1 à 20000 points
305 dpi (1 point = 0,083 mm)	1 à 18000 points

• Vous pouvez changer l'unité en points, en pouces (") ou en mm dans le menu [Système] > [Régional] > [Unité] (Système - Régional - Unité). • Définissez une valeur qui inclut la glassine pour le format de l'étiquette.

[Largeur étiquette]

Définit la largeur du support.

La plage de valeurs varie selon la résolution d'impression de l'imprimante.

La plage de valeurs pour la largeur de l'étiquette est la suivante :

Résolution	Plage de valeurs
203 dpi (1 point = 0,125 mm)	1 à 832 points
305 dpi (1 point = 0,083 mm)	1 à 1248 points

• Vous pouvez changer l'unité en points, en pouces (") ou en mm dans le menu [Système] > [Régional] > [Unité] (Système - Régional - Unité). • Définissez une valeur qui inclut la glassine pour le format de l'étiquette.

[Détection auto de la longueur]

L'imprimante mesure automatiquement la longueur du support.

La longueur mesurée du support est sauvegardée automatiquement sous [Longueur étiquette].

S'affiche uniquement si vous avez sélectionné [Étiquette] dans le menu [Type de support].

La fonction peut être exécutée si vous sélectionnez [Gap] ou [I-Mark] dans le menu [Type de capteur].

　

Pour définir la longueur de l'étiquette à l'aide de la fonction Détection auto de longueur, procédez comme suit :

1.	Chargez le support.

2.	Activez [Détection auto de la longueur].

3.	Appuyez sur le bouton (Alimentation/Accueil) pour afficher l'écran d'accueil.

4.	Appuyez sur le bouton (Alimentation/Accueil) pour afficher l'écran En ligne.

L'imprimante fait avancer une étiquette et mesure automatiquement sa longueur.

La longueur d'étiquette mesurée est sauvegardée automatiquement sous [Longueur étiquette].

• Lorsque vous activez [Détection auto de la longueur], cette fonction est exécutée dans les conditions suivantes : ◦ La première fois que l'imprimante passe en mode En ligne après sa mise sous tension ◦ Lorsque l'imprimante bascule en mode En ligne après ouverture/fermeture du capot supérieur ◦ Lorsque l'imprimante bascule en mode En ligne après modification des paramètres dans le menu [Type de capteur] • Lorsque l'option [Protocole] dans le menu [Applications] devient [SZPL], la fonction [Détection auto de la longueur] est activée et exécutée automatiquement. • Lorsque le menu [Avancé] > [Prévention de gaspillage d'étiquette] (Avancé - Prévention du gaspillage d'étiquettes) est activé, désactivez [Détection auto de la longueur] (Mesure auto). Si vous activez [Détection auto de la longueur], le bon fonctionnement de la prévention de gaspillage d'étiquettes n'est pas garanti.

[Mode d'impression]

Spécifie s'il faut imprimer avec un ruban ou sur un support thermique direct.

Uniquement disponible avec le modèle à transfert thermique/thermique direct combiné.

Les options sont les suivantes :

Utiliser le ruban

Permet d'imprimer avec un ruban.

Thermique direct

Permet d'imprimer sur un support thermique direct.

• Les modifications apportées à ce paramètre sont liées et changées dans les paramètres du menu [Outils] > [Démarrage de support] (Outils - Démarrage de support).

[Fin de ruban proche]

Lorsque [Fin de ruban proche] est activé, l'icône d'avertissement apparaît lorsque la fin de ruban est proche. L'impression ne s'arrête pas au moment de l'affichage de l'icône d'avertissement.

S'affiche uniquement si vous avez sélectionné [Utiliser le ruban] dans le menu [Mode d'impression] sur le modèle à transfert thermique/thermique direct combiné.

• L'icône d'avertissement est affichée dans la barre d'état, dans la partie supérieure de l'écran.

[Vitesse]

Définit la vitesse de l'imprimante.

La plage de valeurs varie selon la résolution d'impression de l'imprimante.

La plage de valeurs pour la vitesse d'impression est la suivante :

Résolution	Plage de valeurs
203 dpi (8 points/mm)	2 à 8 pouces/sec (50,8 à 203,2 mm/sec)
305 dpi (12 points/mm)	2 à 6 pouces/sec (50,8 à 152,4 mm/sec)

• Les modifications apportées à ce paramètre sont liées et changées dans les paramètres du menu [Outils] > [Démarrage de support] (Outils - Démarrage de support). • Une vitesse d'impression trop élevée peut nuire à la qualité de l'impression.

[Type de capteur]

Définit le type de cellule de détection du support.

Les options sont les suivantes :

Sans

Désactivez la cellule de détection du support.

Gap

Cette option est sélectionnée en cas d'utilisation d'un support de type Échenillage. Utilisez une cellule de détection transmissive.

I-Mark

Cette option est sélectionnée en cas d'utilisation d'un support de type Marque noire. Utilisez la cellule de détection réflective.

• Les modifications apportées à ce paramètre sont liées et changées dans les paramètres du menu [Outils] > [Démarrage de support] (Outils - Démarrage de support).

[Mode auto]

Lorsque [Mode auto] est activé, le mode d'impression change automatiquement en fonction de l'état de l'option installée.

Option installée	Mode d'impression défini par le mode auto
Aucun	Détachable
Massicot	Massicot

[Mode d'impression]

Définit manuellement le mode d'impression.

Peut être défini si [Mode auto] est désactivé.

Les options sont les suivantes :

[Continu]

Imprime en continu le nombre spécifié d'étiquettes. Le support reste en position pendant toute la durée de l'impression.

[Déchirer]

Après avoir imprimé le nombre spécifié d'étiquettes, l'imprimante fait avancer la dernière étiquette imprimée hors de l'imprimante une fois qu'elle a été imprimée pour permettre son retrait. Après l'impression, déchirez/détachez manuellement le support. Le support revient au niveau de la position de la tête d'impression pour commencer l'impression suivante.

[Massicot]

Coupe chaque étiquette pendant l'impression du nombre spécifié d'étiquettes.

[Couper et imprimer]

Permet d'imprimer les données suivantes pendant que les données précédentes sont coupées à la position de fin du support imprimé. Si l'imprimante ne reçoit pas les données suivantes au cours de la période définie dans le paramètre [Éjecter coupe], elle fait avancer l'étiquette à la position de coupe et coupe à la position de fin de l'étiquette imprimée.

[Découpe partielle]

Coupe chaque étiquette en laissant une partie de l'étiquette pendant l'impression du nombre spécifié d'étiquettes.

• La modification du mode d'impression peut avoir un impact et changer les valeurs de [Type de capteur] et [Recul]. Après avoir modifié les paramètres, vérifiez que ceux-ci sont compatibles avec le support utilisé.

• Les modes d'impression proposés varient selon les options installées. Option installée Mode d'impression Aucun Continu/Détachable Massicot Continu/Détachable/Massicot/Couper et imprimer/Découpe partielle

[Recul]

[Recul] Il est uniquement possible de définir un recul si vous avez défini un mode d'impression autre que le type continu.

Les options sont les suivantes :

Sans

Ne recule pas.

Après

Après la découpe, recule le bord avant du support suivant pour le replacer sous la tête d'impression.

Avant

Avant l'impression, recule le bord avant de l'étiquette suivante pour le replacer sous la tête d'impression.

• Les opérations possibles varient selon le mode d'impression. Mode d'impression Recul Aucun Avant Après Continu Possible - - Détachable - Possible - Massicot Possible Possible Possible Couper et imprimer - - Possible Découpe partielle Possible Possible -

[Éjecter coupe]

En mode Couper et imprimer ou pour le recul avant l'impression en mode Découpe partielle, définit s'il faut éjecter la coupe ainsi que le temps d'attente lors de cette opération.

L'option Éjecter coupe n'imprime pas les données suivantes et termine l'opération d'impression une fois la dernière étiquette coupée.

S'affiche uniquement si vous avez sélectionné [Couper et imprimer] dans le menu [Mode d'impression] et si vous avez sélectionné [Découpe partielle] puis [Avant] dans [Recul].

La plage de valeurs est comprise entre 0 et 5 secondes. Si vous définissez une valeur 0, il n'y a pas d'éjection de coupe.

[Plage de noirceur]

Affiche la plage du contraste d'impression.

Cette plage affecte le contraste de l'impression. La plage de valeurs est comprise entre A et F. L'imprimante a par défaut la valeur A.

[Noirceur]

Spécifiez le contraste de l'impression en sélectionnant une des 10 valeurs proposées.

La plage de valeurs est comprise entre 1 et 10. 1 est le contraste le plus faible et 10 le plus marqué.

• Les modifications apportées à ce paramètre sont liées et changées dans les paramètres du menu [Outils] > [Démarrage de support] (Outils - Démarrage de support). • Pour affiner le réglage du contraste d'impression, définissez une valeur via [Impression] > [Avancé] > [Réglages] > [Réglage noirceur] (Impression - Avancée - Réglages - Réglage du contraste).

[Imagerie]

Définit la position de référence de l'impression dans le sens vertical et horizontal.

Les options sont les suivantes :

Vertical

Définit la position de l'impression dans le sens vertical.

Permet de définir la valeur de correction par rapport à la position de référence de l’impression. Une valeur positive ('+') décale la position d'impression dans le sens contraire de l'avance et une valeur négative ('-') la décale dans le sens de l'avance.

(1) Sens de l'avance

La plage de valeurs varie selon la résolution d'impression de l'imprimante.

La plage de valeurs est la suivante :

Résolution	Plage de valeurs
203 dpi (1 point = 0,125 mm)	-19999 à +19999 points
305 dpi (1 point = 0,083 mm)	-17999 à +17999 points

Horizontal

Définit la position de l'impression dans le sens horizontal.

Permet de définir la valeur de correction par rapport à la position de référence de l’impression dans le sens de la largeur. Une valeur positive ('+') décale la position d'impression vers la gauche et une valeur négative ('-') la décale vers la droite.

(1) Sens de l'avance

La plage de valeurs varie selon la résolution d'impression de l'imprimante.

La plage de valeurs est la suivante :

Résolution	Plage de valeurs
203 dpi (1 point = 0,125 mm)	-831 à +831 points
305 dpi (1 point = 0,083 mm)	-1247 à +1247 points

• Vous pouvez changer l'unité en points, en pouces (") ou en mm dans le menu [Système] > [Régional] > [Unité] (Système - Régional - Unité).

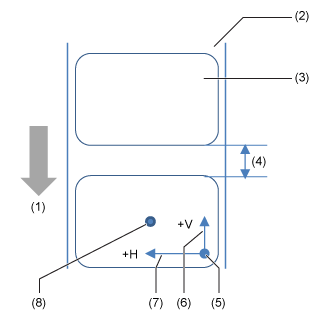

Ajustement du sens de la position de référence d'impression et du point de référence de base

(1) Sens de l'avance

(2) Glassine

(3) Étiquette

(4) Échenillage entre les étiquettes

(5) Position de référence de l'impression (avant correction)

(6) Ajustement du point de référence de base vertical

(7) Ajustement du point de référence de base horizontal

(8) Point de référence de base après ajustement

[Avancé]

Définit des options avancées pour le fonctionnement de la cellule de détection et le mouvement d'impression.

Les options sont les suivantes :

[Étalonner]

Réglez le niveau de sensibilité de la cellule de détection de support.

Lorsque la détection de support ne fonctionne pas correctement, réglez le niveau de la cellule de détection.

Les options sont les suivantes :

[Étalonnage automatique]

Permet d'étalonner automatiquement le type de cellule de détection de support sélectionné.

Les options sont les suivantes :

Espace + I-Mark

Ajuste la cellule de détection d'échenillage (Gap) et la cellule de détection de marque noire (I-Mark).

Gap

Ajuste la cellule de détection d'échenillage.

I-Mark

Ajuste la cellule de détection de marque noire.

Haut d'étiquette

Ajuste le capteur (cellule de détection) d'étiquettes supérieur.

• Pour les étiquettes sans glassine, par exemple les bracelets et un support koDakara, il est impossible d'ajuster l'option [Haut d'étiquette] (Capteur supérieur d'étiquette).

Pour étalonner automatiquement la cellule de détection de support, procédez comme suit :

1.	Ouvrez le capot supérieur.

2.	Chargez le support.

◦	Pour ajuster [Espace + I-Mark]/[Gap]/[I-Mark]

Retirez l'étiquette de la glassine et faites passer la glassine de sorte que la marque noire ne soit pas au-dessus de la cellule de détection de marque noire.

Pour les supports sans glassine, par exemple les bracelets et le papier journal, chargez le support tel quel.

◦	Pour ajuster [Haut d'étiquette]

Retirez l'étiquette de la glassine et faites passer la glassine de sorte que la marque noire ne soit pas au-dessus du capteur d'étiquettes supérieur.

3.	Fermez le capot supérieur.

4.	Tapez sur le type de cellule de détection que vous souhaitez ajuster.

5.	Lorsque l'écran de confirmation s'affiche, tapez sur .

Si un message d'erreur apparaît, chargez correctement le support et réessayez.

6.	Tapez sur .

7.	Rechargez le support.

8.	Vérifiez les résultats du réglage de la cellule de détection de support.

◦	Si vous avez réglé [Espace + I-Mark]/[Gap]/[I-Mark]

Affichez l'écran En ligne, tapez sur [ALIMENTATION] (Avance) puis vérifiez que le support avance correctement.

◦	Si vous avez réglé [Haut d'étiquette]

Affichez l'écran En ligne. Vérifiez que le support est correctement réglé sur la position de début d'impression par la fonction de prévention de gaspillage d'étiquettes.

• Si le support n'avance pas correctement après l'exécution de [Étalonnage automatique] (Étalonnage auto), contactez votre revendeur SATO ou le support technique.

[Niveaux GAP]

Règle manuellement le niveau du sensibilité de la cellule de détection d'échenillage (Gap).

Pour la configurer, procédez comme suit :

Commencez par régler le niveau « Bas » (tension) de la cellule de détection d'échenillage.

1.	Retirez l'étiquette de la glassine.

2.	Faites passer la glassine au-dessus de la cellule de détection de marque noire. Alignez-le de telle sorte que la cellule de détection de marque noire ne détecte pas la marque noire.

3.	Fermez le capot supérieur. Pour obtenir un réglage correct, procédez au réglage après avoir fermé le capot supérieur.

4.	Tapez sur [Niveaux GAP] dans le menu [Étalonner].

5.	Modifiez la valeur du paramètre [Emit] (Émettre) jusqu'à ce que la valeur de [Sensor] (Cellule de détection) soit inférieure à 0,5 (V). Définissez une valeur aussi basse que possible pour le paramètre [Emit].

6.	Si la valeur [Sensor] n'est pas inférieure à 0,5 après avoir modifié la valeur du paramètre [Emit], modifiez la valeur du paramètre [Receive].

7.	Prenez note de la valeur de l'option [Sensor] obtenue lors de la procédure ci-dessus. Il s'agit de la valeur du niveau « Bas » pour la cellule de détection d'échenillage.

　

Ensuite, vérifiez le niveau « Haut » (tension) de la cellule de détection d'échenillage, comme suit :

1.	Faites passer le support (avec la glassine) au-dessus de la cellule de détection de marque noire. Alignez-le de telle sorte que la cellule de détection de marque noire ne détecte pas la marque noire.

2.	Fermez le capot supérieur.

3.	Vérifiez la valeur [Sensor].

Si la valeur est 1 (V) plus élevée que la valeur du niveau « Bas » que vous avez enregistrée, vous pouvez l'accepter comme valeur du niveau « Haut » de la cellule de détection d'échenillage.

Si la différence entre le niveau Bas et le niveau Haut est inférieure à 1, réglez les valeurs des paramètres [Emit] et [Receive] afin que la différence soit supérieure à 1 ou recommencez le réglage du niveau Bas de la cellule de détection d'échenillage.

4.	Si les niveaux « Haut » et « Bas » respectent les valeurs standard, tapez sur pour confirmer la valeur.

Les valeurs « Haut » et « Bas » standard de la cellule de détection d'échenillage sont les suivantes :

◦	Bas (avec glassine uniquement) ≤ 0,5 (V)

◦	Haut (support avec glassine) - Bas ≥ 1 (V)

• Les modifications apportées à ce paramètre sont liées et changées dans les paramètres du menu [Outils] > [Démarrage de support] (Outils - Démarrage de support).

[Niveau seuil GAP]

Règle le niveau seuil de la cellule de détection d'échenillage.

Pour la configurer, procédez comme suit :

1.	Utilisez la formule suivante pour calculer le niveau seuil :

(niveau Haut - niveau Bas) x 0,3 + niveau Bas = niveau seuil

2.	Tapez sur [Niveau seuil GAP] dans le menu [Étalonner].

3.	Modifiez la valeur du niveau seuil. Attribuez comme valeur le niveau seuil calculé à l'étape 1.

4.	Tapez sur pour confirmer la valeur.

• Si vous attribuez la valeur 0 (V) au niveau seuil, l'imprimante règle automatiquement le niveau seuil. • Les modifications apportées à ce paramètre sont liées et changées dans les paramètres du menu [Outils] > [Démarrage de support] (Outils - Démarrage de support).

[Niveaux I-Mark]

Règle manuellement le niveau du sensibilité de la cellule de détection de marque noire (I-Mark).

Pour la configurer, procédez comme suit :

Commencez par régler le niveau « Bas » (tension) de la cellule de détection de marque noire.

1.	Faites passer le support (avec la glassine) au-dessus de la cellule de détection de marque noire. Alignez-le de telle sorte que la cellule de détection de marque noire ne détecte pas la marque noire.

2.	Fermez le capot supérieur. Pour obtenir un réglage correct, procédez au réglage après avoir fermé le capot supérieur.

3.	Tapez sur [Niveaux I-Mark] (Niveau sensib. I-Mark) dans le menu [Étalonner] (Étalonner).

4.	Modifiez la valeur du paramètre [Emit] (Émettre) jusqu'à ce que la valeur de [Sensor] (Cellule de détection) soit inférieure à 0,5 (V). Définissez une valeur aussi basse que possible pour le paramètre [Emit].

5.	Si la valeur [Sensor] n'est pas inférieure à 0,5 après avoir modifié la valeur du paramètre [Emit], modifiez la valeur du paramètre [Receive].

6.	Prenez note de la valeur de l'option [Sensor] obtenue lors de la procédure ci-dessus. Il s'agit de la valeur du niveau « Bas » pour la cellule de détection de marque noire.

Ensuite, vérifiez le niveau « Haut » (tension) de la cellule de détection de marque noire, comme suit :

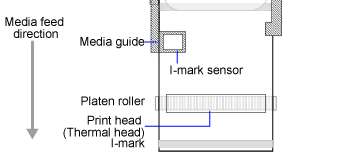

1.	Faites passer le support au-dessus de la cellule de détection de marque noire afin qu'elle puisse détecter la marque noire.

2.	Fermez le capot supérieur.

3.	Vérifiez la valeur [Sensor].

Si la valeur est 1 (V) plus élevée que la valeur du niveau « Bas » que vous avez enregistrée, vous pouvez l'accepter comme valeur du niveau « Haut » de la cellule de détection de marque noire.

Si la différence entre le niveau Bas et le niveau Haut est inférieure à 1, réglez les valeurs des paramètres [Emit] et [Receive] afin que la différence soit supérieure à 1 ou recommencez le réglage du niveau Bas de la cellule de détection de marque noire.

4.	Si les niveaux « Haut » et « Bas » respectent les valeurs standard, tapez sur pour confirmer la valeur.

Les valeurs « Haut » et « Bas » standard de la cellule de détection de marque noire sont les suivantes :

◦	Bas (sans marque noire) < 0,5 (V)

◦	Haut (avec marque noire) - Bas ≥ 1 (V)

• Les modifications apportées à ce paramètre sont liées et changées dans les paramètres du menu [Outils] > [Démarrage de support] (Outils - Démarrage de support).

[Niveau seuil I-mark]

Règle le niveau seuil de la cellule de détection de marque noire.

Pour la configurer, procédez comme suit :

1.	Utilisez la formule suivante pour calculer le niveau seuil :

(niveau Haut - niveau Bas) x 0,7 + niveau Bas = niveau seuil

2.	Tapez sur [Niveau seuil I-mark] (Niveau seuil I-Mark) dans le menu [Étalonner] (Étalonner).

3.	Modifiez la valeur du niveau seuil. Attribuez au niveau seuil la valeur calculée à l'étape 1.

4.	Tapez sur pour confirmer la valeur.

• Si vous attribuez la valeur 0 (V) au niveau seuil, l'imprimante règle automatiquement le niveau seuil. • Les modifications apportées à ce paramètre sont liées et changées dans les paramètres du menu [Outils] > [Démarrage de support] (Outils - Démarrage de support).

[Contrôle de tête]

Vérifie automatiquement si un élément de la tête d'impression est endommagé.

Les options sont les suivantes :

Arrêt

Désactive la fonction de contrôle de la tête.

Tout

Vérifie toute la zone d’impression.

Code-barres

Vérifie uniquement la zone d'impression du code-barres. Le contrôle de la tête ne s'applique pas aux code-barres imprimés en tant que données graphiques.

• Le contrôle de la tête permet de vérifier la présence d'un élément endommagé au niveau de la tête d'impression. Il ne garantit pas la lisibilité du code-barres. Un test régulier du lecteur de codes-barres est nécessaire. Vous pouvez avoir des blancs en cours d'impression et il peut y avoir un certain retard dans la détection d'une erreur de la tête par la fonction de contrôle de la tête. Pour vérifier l'étiquette imprimée après une erreur de tête, utilisez un scanner pour déterminer s'il est possible de lire le code-barres imprimé.

[Mode de contrôle de tête]

Définit la méthode de contrôle de la tête.

S'affiche uniquement si vous avez sélectionné [Tout] ou [Code-barres] dans le menu [Contrôle de tête].

Les options sont les suivantes :

Toujours

contrôle la tête pour chaque élément.

Après lot

le contrôle de la tête a lieu avant le début de l'impression et à l'arrêt de l'impression. S'il est possible d'appliquer un recul, le contrôle de la tête a lieu avant le début de l'impression, à l'arrêt de l'impression et pendant le recul.

Chaque page

Effectue un contrôle de la tête après un nombre spécifié d'étiquettes.

[Chaque page]

Effectue un contrôle de la tête après un nombre spécifié d'étiquettes.

S'affiche uniquement si vous avez sélectionné [Chaque page] dans le menu [Mode de contrôle de tête].

La plage de valeurs est comprise entre 1 et 999999.

[Contrôler la longueur de l'étiquette]

Active ou désactive le contrôle de la longueur de l'étiquette.

S'affiche uniquement si vous avez sélectionné [Gap] ou [I-Mark] dans le menu [Type de capteur].

Si vous activez cette fonction, une erreur de support s'affiche si l'une des conditions suivantes est satisfaite :

•	La longueur du support est supérieure de plus de 3 mm à celle spécifiée avec la commande <A1>.

•	La longueur d'avance actuelle du support est supérieure de plus de 3 mm à la longueur d'avance du support observée juste après que cette fonction a été activée.

• Si cette fonction est utilisée avec un support dont l'échenillage est supérieur à 3 mm, la fonction Prévention de gaspillage d'étiquettes ne peut pas être utilisée.

[Réglages]

Corrige le décalage, la position d'impression, le contraste de l'impression et la position du capteur d'étiquettes supérieur.

Les options sont les suivantes :

[Décalage]

Corrige la position de décalage.

Le décalage ajuste la longueur de recul et la position d’arrêt du support pour les opérations de type couper et détacher.

Une valeur positive ('+') permet de déplacer la position de décalage dans le sens contraire de l'avance et une valeur négative ('-') de la déplacer dans le sens de l'avance.

La plage de valeurs varie selon la résolution d'impression de l'imprimante.

La plage de valeurs est la suivante :

Résolution	Plage de valeurs
203 dpi (1 point = 0,125 mm)	-30 à +30 points
305 dpi (1 point = 0,083 mm)	-45 à +45 points

• Vous pouvez changer l'unité en points, en pouces (") ou en mm dans le menu [Système] > [Régional] > [Unité] (Système - Régional - Unité). • Les modifications apportées à ce paramètre sont liées et changées dans chacun des paramètres de test d'impression dans le menu [Outils] > [Test impression] (Outils - Test d'impression).

[Pas]

En ajustant la position d'impression, vous pouvez définir la position de début d'impression pour régler la position d'impression verticale.

Une valeur positive ('+') permet de déplacer la position d'impression dans le sens contraire de l'avance et une valeur négative ('-') de la déplacer dans le sens de l'avance.

(1) Sens de l'avance

La plage de valeurs varie selon la résolution d'impression de l'imprimante.

La plage de valeurs est la suivante :

Résolution	Plage de valeurs
203 dpi (1 point = 0,125 mm)	-30 à +30 points
305 dpi (1 point = 0,083 mm)	-45 à +45 points

• Vous pouvez changer l'unité en points, en pouces (") ou en mm dans le menu [Système] > [Régional] > [Unité] (Système - Régional - Unité). • Les modifications apportées à ce paramètre sont liées et changées dans chacun des paramètres de test d'impression dans le menu [Outils] > [Test impression] (Outils - Test d'impression).

[Réglage noirceur]

Règle le contraste de l'impression.

La plage de valeurs est comprise entre 0 et 99.

0 est le contraste le plus faible et 99 le plus marqué.

• Les modifications apportées à ce paramètre sont liées et changées dans chacun des paramètres de test d'impression dans le menu [Outils] > [Test impression] (Outils - Test d'impression).

[Capteur de haut d'étiquette]

Permet d'ajuster la position du capteur d'étiquettes supérieur.

Une valeur positive ('+') permet de corriger le capteur d'étiquettes supérieur dans le sens contraire de l'avance et une valeur négative ('-') de la corriger dans le sens de l'avance.

La plage de valeurs varie selon la résolution d'impression de l'imprimante.

La plage de valeurs est la suivante :

Résolution	Plage de valeurs
203 dpi (1 point = 0,125 mm)	-30 à +30 points
305 dpi (1 point = 0,083 mm)	-45 à +45 points

• Vous pouvez changer l'unité en points, en pouces (") ou en mm dans le menu [Système] > [Régional] > [Unité] (Système - Régional - Unité).

[Démarrer en ligne]

Spécifie si l'imprimante démarre en mode En ligne lors de sa mise sous tension.

• Ce paramètre est lié au paramètre [Démarrer en] du menu [Autonome]. En activant [Démarrer en ligne], [Application] est activé dans [Démarrer en]. En désactivant [Démarrer en ligne], [Écran d'accueil] est activé dans [Démarrer en].

[Avance étiquette après erreur]

Spécifie si l'imprimante doit faire avancer automatiquement le support lors du passage au mode En ligne après avoir résolu une erreur.

Peut être défini si [Prévention de gaspillage d'étiquette] est désactivé.

Fait avancer le support lors du passage au mode En ligne après avoir résolu une erreur.

Ne fait pas avancer le support lors du passage au mode En ligne après avoir résolu une erreur.

Toutefois, si [Avance étiquette à la mise sous tension] est activé, l'imprimante fait avancer le support d'une étiquette à la mise sous tension et bascule en mode En ligne.

Par ailleurs, si [Détection auto de la longueur] est activé, l'imprimante fait avancer le support lorsqu'elle bascule en mode En ligne pour la première fois après sa mise sous tension.

[Avance étiquette à la mise sous tension]

Permet de spécifier s'il faut automatiquement faire avancer le support à la mise sous tension de l'imprimante.

Peut être défini si [Prévention de gaspillage d'étiquette] est désactivé.

L'imprimante fait avancer le support lorsqu'elle bascule en mode En ligne pour la première fois après sa mise sous tension.

Le support n'avance pas lorsque l'imprimante est mise sous tension.

Toutefois, si [Détection auto de la longueur] est activé, l'imprimante fait avancer le support lorsqu'elle bascule en mode En ligne pour la première fois après sa mise sous tension.

[Prévention de gaspillage d'étiquette]

Permet de configurer la fonction Prévention de gaspillage d'étiquettes.

Les options sont les suivantes :

[Activer]

Permet d'activer ou de désactiver la fonction Prévention de gaspillage d'étiquettes.

Peut être défini si [Avance étiquette après erreur] et [Avance étiquette à la mise sous tension] sont désactivés.

• Pour l'activer, dans le menu [Paramètres], utilisez [Outils] > [Démarrage de support] ou [Enregistrement des profils de supports] pour définir par batch les paramètres associés à la fonction Prévention de gaspillage d'étiquettes. • Les modifications apportées à ce paramètre sont liées et changées dans les paramètres du menu [Outils] > [Démarrage de support] (Outils - Démarrage de support). • Lorsque vous utilisez du papier journal, vous ne pouvez pas utiliser la fonction Prévention de gaspillage d'étiquettes. • Lorsque vous utilisez un support dont les étiquettes ne sont pas placées au niveau du bord avant, par exemple un support avec marques noires non placées au niveau du bord avant de l'étiquette, vous ne pouvez pas utiliser la fonction Prévention de gaspillage d'étiquettes. Il est toutefois possible d'utiliser des bracelets et un support koDakara. (1) Sens d'avance du support (2) Bord avant du support (3) Position détectée par la cellule de détection d'étiquettes supérieure (position supérieure d'étiquette) • Désactivez [Détection auto de la longueur] (Mesure auto). Si vous activez [Détection auto de la longueur], le bon fonctionnement de la prévention de gaspillage d'étiquettes n'est pas garanti. • Lorsque vous utilisez un support avec préimpression à l'arrière et placé à moins de 2 mm du bord avant du support et au centre de la direction horizontale de l'étiquette (passant la position de la cellule de détection supérieure), il est impossible d'utiliser la fonction Prévention du gaspillage d'étiquettes. Il est toutefois possible d'utiliser un support présentant des marques noires. (1) Sens d'avance du support (2) Bord avant du support (3) Passage de la position de la cellule de détection d'étiquettes supérieure (4) Exemple de préimpression au dos

[Longueur d'étiquette enregistrée]

Pour exécuter correctement la fonction Prévention de gaspillage d'étiquettes, enregistrez la longueur du support que vous utilisez. Si vous n'enregistrez pas la longueur du support, il se peut que la deuxième étiquette et la suivante avancent dans l'imprimante sans être imprimées.

Si vous définissez la valeur 0 (Auto), la longueur d'étiquette est mesurée automatiquement pendant l'impression de la première étiquette.

Apparaît lorsque les conditions suivantes sont satisfaites.

•	[Prévention de gaspillage d'étiquette] > [Activer] est activé.

•	Dans le menu [Impression] > [Type de support], [Étiquette] est sélectionné.

•	Dans le menu [Impression] > [Type de capteur], [Gap] ou [I-Mark] est sélectionné.

Définissez une valeur de longueur de support qui inclut la glassine.

La plage de valeurs varie selon la résolution d'impression de l'imprimante.

La plage de valeurs est la suivante :

Résolution	Plage de valeurs
203 dpi (1 point = 0,125 mm)	0 à 20000 points
305 dpi (1 point = 0,083 mm)	0 à 18000 points

• Enregistrez la longueur de l'étiquette et ne la définissez pas sur 0 (Auto) dans les conditions suivantes : ◦ Lorsque vous utilisez un support avec des marques noires placées sur le bord avant de l'étiquette et que la marque noire et la préimpression au dos sont positionnés au centre de la direction horizontale de l'étiquette ◦ Lorsque vous utilisez un support avec des lignes perforées au centre de la direction horizontale de l'étiquette ◦ Lorsque vous utilisez un support avec des trous au centre de la direction horizontale de l'étiquette ◦ Lorsque vous imprimez en continu sur deux étiquettes ou plus • Vous pouvez changer l'unité en points, en pouces (") ou en mm dans le menu [Système] > [Régional] > [Unité] (Système - Régional - Unité). • Si vous changez d'étiquettes et qu'elles ont une longueur différente, redéfinissez la longueur d'étiquette dans [Longueur d'étiquette enregistrée] (Longueur d'étiquette enregistrée) ou définissez-la sur 0 (Auto). Si la valeur de [Longueur d'étiquette enregistrée] est différente de la longueur de l'étiquette, vous pouvez être confronté à un problème de désalignement de l'impression. • Les modifications apportées à ce paramètre sont liées et changées dans les paramètres du menu [Outils] > [Démarrage de support] (Outils - Démarrage de support).

[Avance finition]

Définit la longueur d'avance du support pour l'arrêt de la coupe et de la séparation.

Définit la longueur de l'avance du support en fonction d'une position de la tête d'impression égale à 0.

La longueur réelle de l'avance correspond à la valeur des paramètres [Décalage] (Décalage) + [Avance finition] (Avance jusqu'à la position d'arrêt).

La plage de valeurs varie selon la résolution d'impression de l'imprimante.

La plage de valeurs est la suivante :

Résolution	Plage de valeurs
203 dpi (1 point = 0,125 mm)	0 à 2040 points
305 dpi (1 point = 0,083 mm)	0 à 3060 points

• Vous pouvez changer l'unité en points, en pouces (") ou en mm dans le menu [Système] > [Régional] > [Unité] (Système - Régional - Unité). • Un message vous invitant à redémarrer l'imprimante apparaît dans l'écran d'accueil si vous avez modifié des paramètres. Dans ce cas, redémarrez l'imprimante pour que les paramètres soient appliqués

[Fin de papier]

Règle la cellule de détection pour qu'elle détecte la fin de papier.

Les options sont les suivantes :

Utiliser repère I

Utilise la cellule de détection de marque noire (type réflectif) pour détecter la fin du papier.

Utiliser espace

Utilise la cellule de détection d'échenillage (type transmissif) pour détecter la fin du papier.

[Hiérarchiser]

Pour les paramètres de l'imprimante, indiquez s'il faut donner priorité à la configuration réalisée via l'imprimante ou à celle faite par commandes.

Les options sont les suivantes :

Commandes

La configuration via les commandes est prioritaire.

Paramètres

La configuration via l'imprimante est prioritaire.

[Réimpression]

Active ou désactive la fonction de réimpression.

Si vous avez activé [Réimpression], vous pouvez taper sur [RÉIMPRESSION] dans l'écran en ligne pour réimprimer les données précédentes.

• Les données précédentes sont perdues si l'imprimante est mise hors tension.

[Position de fin d'impression]

Règle la position d'arrêt ou de coupe du support lorsque [Type de capteur] a la valeur [Sans]. Ce réglage définit également l'espace sans impression à partir de la position d'arrêt du support.

La plage de valeurs varie selon la résolution d'impression de l'imprimante.

La plage de valeurs est la suivante :

Résolution	Plage de valeurs
203 dpi (1 point = 0,125 mm)	0 à 20000 points
305 dpi (1 point = 0,083 mm)	0 à 18000 points

• Vous pouvez changer l'unité en points, en pouces (") ou en mm dans le menu [Système] > [Régional] > [Unité] (Système - Régional - Unité).

---

Rubriques connexes

Opérations du mode Paramètres

Chargement du support

Saisie de valeurs

Configuration des paramètres d'impression par batch avec l'outil Démarrage de support (si vous n'utilisez qu'un type de support)

Enregistrement des paramètres d'impression dans des profils de support (si vous utilisez plusieurs types de support)

[Unité]

[Démarrage de support]

[Test impression]
