TOP > Verschiedene Druckereinstellungen > Das Menü [Einstellungen] > [Drucken] Menü

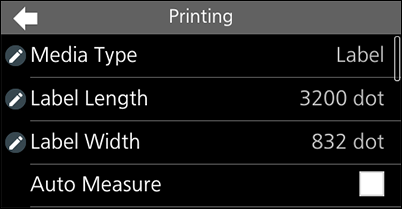

[Drucken] Menü
Im Menü [Drucken] sind folgende Einstellungen verfügbar:
[Medientyp]
Medientyp festlegen.
Es sind folgende Optionen verfügbar:
•
[Etikett]
•
[Manschette]
•
[koDakara]

•
Die Änderungen an dieser Einstellung sind verknüpft und werden entsprechend den Einstellungen im Menü [Tools] > [Medienstart] geändert.

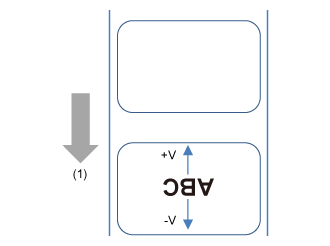

[Etikettenlänge]
Etikettenlänge einstellen.
Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.
Der Einstellungsbereich der Etikettenlänge ist:
Auflösung
Einstellungsbereich
203 dpi (1 Punkt = 0,125 mm)
1 bis 20000 Punkte
305 dpi (1 Punkt = 0,083 mm)
1 bis 18000 Punkte

•
Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen.
•
Etikettengröße auf einen Wert einstellen, der das Trägerband einschließt.

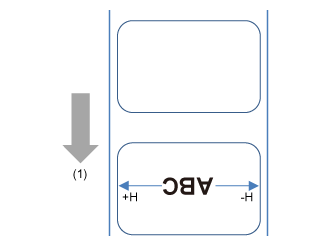

[Etikettenbreite]
Etikettenbreite einstellen.
Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.
Der Einstellungsbereich der Etikettenbreite ist:
Auflösung
Einstellungsbereich
203 dpi (1 Punkt = 0,125 mm)
1 bis 832 Punkte
305 dpi (1 Punkt = 0,083 mm)
1 bis 1248 Punkte

•
Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen.
•
Etikettengröße auf einen Wert einstellen, der das Trägerband einschließt.
[Auto-Längenerkennung]
Der Drucker erkennt die Länge der Etiketten automatisch.
Die gemessene Länge der Etiketten wird automatisch unter [Etikettenlänge] gespeichert.
Wird nur angezeigt, wenn Sie im Menü [Medientyp] die Option [Etikett] ausgewählt haben.
Dies kann ausgeführt werden, wenn Sie [Gap] oder [I-Mark] im Menü [Sensortyp] ausgewählt haben.
　
Die Schritte zum Einstellen der Etikettenlänge anhand der Funktion „Autom. Längenerkennung“ sind:
1.
Legen Sie Etikettenpapier ein.
2.
Aktivieren Sie [Auto-Längenerkennung].
3.
Drücken Sie die Taste (Standby/Startseite), um den Startbildschirm anzuzeigen.
4.
Drücken Sie die Taste (Standby/ Online), um den Online-Bildschirm anzuzeigen.
Ein Etikett wird zugeführt und seine Länge gemessen.
Die gemessene Etikettenlänge wird unter [Etikettenlänge] gespeichert.

•
Wenn Sie [Auto-Längenerkennung] aktivieren, wird die Länge in den folgenden Situationen gemessen:
◦
Wenn der Drucker das erste Mal nach dem Einschalten in den Online-Modus wechselt.
◦
Wenn der Drucker nach dem Öffnen/Schließen der oberen Abdeckung in den Online-Modus wechselt
◦
Wenn der Drucker nach dem Ändern der Einstellungen im Menü [Sensortyp] in den Online-Modus wechselt
•
Wenn [Protokoll] im Menü [ Anwendungen] zu [SZPL] geändert wird, ist [Auto-Längenerkennung] aktiviert und wird automatisch durchgeführt.
[Printing Mode]
Wählen Sie aus, ob zum Drucken ein Farbband oder Thermodirekt-Etiketten verwendet werden sollen.
Nur für das kombinierte Thermodirekt/Thermotransfer-Modell verfügbar.
Es sind folgende Optionen verfügbar:
Farbband verwenden
Druckt mit einem Farbband.
Direkt-Thermo
Druckt mit Thermodirekt-Etiketten.

•
Die Änderungen an dieser Einstellung sind verknüpft und werden entsprechend den Einstellungen im Menü [Tools] > [Medienstart] geändert.
[Farbband fast aufgebraucht]
Wenn [Farbband fast aufgebraucht] aktiviert ist, wird bei nahendem Farbbandende das Warnsymbol angezeigt. Der Druckvorgang wird nicht abgebrochen, wenn das Warnsymbol angezeigt wird.
Es wird nur angezeigt, wenn Sie [Farbband verwenden] im Menü [Printing Mode] des kombinierten Thermodirekt/Thermotransfer-Modells ausgewählt haben.

•
Das Warnsymbol wird in der Statusleiste oben auf dem Bildschirm angezeigt.
[Geschwindigkeit]
Druckgeschwindigkeit einstellen.
Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.
Der Einstellungsbereich der Druckgeschwindigkeit ist:
Auflösung
Einstellungsbereich
203 dpi (8 Punkte/mm)
2 bis 8 ips (Zoll/Sekunde) (50,8 bis 203,2 mm/s)
305 dpi (12 Punkte/mm)
2 bis 6 ips (Zoll/Sekunde) (50,8 bis 152 mm/s)

•
Die Änderungen an dieser Einstellung sind verknüpft und werden entsprechend den Einstellungen im Menü [Tools] > [Medienstart] geändert.
•
Wenn Sie die Druckgeschwindigkeit auf einen Wert einstellen, der zu schnell ist, kann dies die Druckqualität beeinträchtigen.
[Sensortyp]
Sensortyp zum Erkennen des Etikettenpapiers auswählen.
Es sind folgende Optionen verfügbar:
Ohne
Deaktiviert den Etikettensensor.
Gap
Wählen Sie diese Option aus, wenn Sie Etikettenpapier mit Lücken verwenden. Verwendet den Durchlichtsensor.
I-Mark
Wählen Sie diese Option aus, wenn Sie Etikettenpapier mit I-Mark verwenden. Verwendet den Reflexsensor.

•
Wenn [Spender] im Menü [Druckmodus] ausgewählt ist, sind nur die Optionen [Gap] und [I-Mark] verfügbar.
•
Die Änderungen an dieser Einstellung sind verknüpft und werden entsprechend den Einstellungen im Menü [Tools] > [Medienstart] geändert.
[Autom. Modus]
Wenn [Autom. Modus] aktiviert ist, wechselt der Druckmodus automatisch entsprechend dem Status des installierten optionalen Zubehörs.
Installiertes Zubehör
Durch den autom. Modus festgelegter Druckmodus
Ohne
Abrissmodus
Spendereinheit
Spender
Cuttereinheit
Cutter
[Druckmodus]
Druckmodus automatisch festlegen.
Kann festgelegt werden, wenn [Autom. Modus] deaktiviert ist.
Es sind folgende Optionen verfügbar:
[Endlos]
Druckt durchgehend die festgelegte Anzahl an Etiketten. Das Etikettenpapier befindet sich stets in Druckposition.
[Abreissen]
Nachdem die festgelegte Anzahl an Etiketten gedruckt wurde, schiebt der Drucker das letzte Etikett vollständig vorne aus dem Drucker heraus, sodass es abgenommen werden kann. Reißen Sie das Etikett nach dem Drucken ab. Das Etikett wird wieder am Druckkopf positioniert, um den nächsten Druck zu starten.
[Spender]
Das Trägerband wird vom gedruckten Etikett abgezogen, während es nach vorne geschoben wird. Nachdem das gedruckte Etikett aus dem Drucker entnommen wurde, wird das nächste Etikett zum Bedrucken positioniert.
[Cutter]
Jedes Etikett wird geschnitten, während die festgelegte Anzahl an Etiketten gedruckt wird.
[Cut & Print]
Mit dieser Option können die nächsten Daten gedruckt werden, während das Etikett mit den vorherigen Daten an der Endposition geschnitten wird. Wenn innerhalb der für [Auswurf nach Schnitt] festgelegten Zeit keine Druckdaten empfangen werden, führt der Drucker das Etikett zur Schnittposition vor und schneidet an der Endposition des gedruckten Etiketts.
[Teilweiser Cutter]
Jedes Etikett wird beim Drucken der festgelegten Anzahl an Etiketten nicht vollständig geschnitten, sodass ein Teil noch anhaftet.

•
Änderungen am Druckmodus sind mit den Optionen [Sensortyp] und [Rückzug] verknüpft und ändern diese. Bestätigen Sie nach Änderung der Einstellungen, dass sie mit dem von Ihnen verwendeten Druckmaterial kompatibel sind.

•
Die auswählbaren Druckmodi sind je nach installiertem Zubehör unterschiedlich.
Installiertes Zubehör
Druckmodus
Ohne
Endlos/Abreißen
Spendereinheit
Endlos/Spender
Cuttereinheit
Endloss/Abreißen/Cutter/Schneiden & Drucken/Partieller Cutter
[Rückzug]
[Rückzug] ist nur anwendbar, wenn als Druckmodus ein anderer Modus als der Endlosmodus ausgewählt ist.
Es sind folgende Optionen verfügbar:
Keiner
Kein Rückzug.
Nachher
Nach dem Schneiden wird die Vorderkante des nächsten Etiketts zur Druckkopfposition zurückgezogen.
Im Spendermodus wird das Etikettenpapier nach dem Auswurf des Etiketts bis zur Vorderkante des nächsten Etiketts zurückgezogen.
Vorher
Vor dem Drucken wird die Vorderkante des nächsten Etiketts zur Druckkopfposition zurückgezogen.

•
Die auswählbaren Vorgänge sind je nach Druckmodus unterschiedlich.
Druckmodus
Rückzug
Ohne
Vorher
Nachher
Endlos
Möglich
-
-
Abrissmodus
-
Möglich
-
Spender
Möglich
Möglich
Möglich
Cutter
Möglich
Möglich
Möglich
Schneiden & Drucken
-
-
Möglich
Partieller Cutter
Möglich
Möglich
-
[Auswurf nach Schnitt]
Für den Modus „Schneiden & Drucken“ oder bei Rückzug vor dem Drucken im partiellen Cuttermodus auswählen, ob das Etikett nach dem Schnitt ausgeworfen werden soll, sowie die Standby-Zeit für den Auswurf nach Schnitt festlegen.
Durch einen Auswurf nach Schnitt werden nicht die nächsten Daten gedruckt und der Druckbetrieb endet nach dem Schnitt des letzten gedruckten Etiketts.
Wird nur angezeigt, wenn Sie [Cut & Print] im Menü [Druckmodus] oder [Teilweiser Cutter] und dann [Vorher] im Menü [Rückzug] ausgewählt haben.
Der Einstellungsbereich liegt zwischen 0 und 5 (Sek.). Wenn 0 festgelegt ist, erfolgt der Auswurf nach Schnitt.
[Kontrastbereich]
Druckkontrastbereich anzeigen.
Der Kontrastbereich beeinflusst den Druckkontrast. Der Bereich reicht von A bis F. Der Drucker ist auf A festgelegt.
[Kontrast]
Legen Sie den Druckkontrast im Bereich von 10 Stufen fest.
Der Einstellungsbereich liegt zwischen 1 und 10. 1 ist die hellste und 10 die dunkelste Stufe.

•
Die Änderungen an dieser Einstellung sind verknüpft und werden entsprechend den Einstellungen im Menü [Tools] > [Medienstart] geändert.
•
Die erweiterten Einstellungen für den Druckkontrast legen Sie unter [Drucken] > [Erweitert] > [Anpassungen] > [Heizleistung]. fest.
[Bilder]
Druckreferenzposition in vertikaler und horizontaler Richtung einstellen.
Die folgenden Optionen sind verfügbar:
Vertical
Druckposition in vertikaler Richtung versetzen.
Legt den Korrekturwert von der Druckreferenzposition als „-“ in Richtung der Papierzuführung und „+“ in entgegengesetzter Richtung der Papierzuführung fest.
(1) Zufuhrrichtung
Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.
Der Einstellungsbereich ist:
Auflösung
Einstellungsbereich
203 dpi (1 Punkt = 0,125 mm)
-19999 bis +19999 Punkte
305 dpi (1 Punkt = 0,083 mm)
-17999 bis +17999 Punkte
Horizontal
Druckposition in horizontaler Richtung versetzen.
Legt den Korrekturwert von der Druckreferenzposition mit Sicht auf den Drucker als „-“ nach rechts und „+“ nach links fest.
(1) Zufuhrrichtung
Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.
Der Einstellungsbereich ist:
Auflösung
Einstellungsbereich
203 dpi (1 Punkt = 0,125 mm)
-831 bis +831 Punkte
305 dpi (1 Punkt = 0,083 mm)
-1247 bis +1247 Punkte

•
Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen.

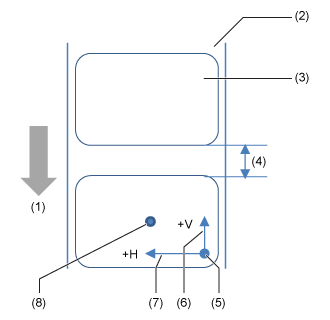

Anpassen der Richtung der Druckreferenzposition und des Basisreferenzpunkts
(1) Zufuhrrichtung
(2) Trägerband
(3) Etikett
(4) Lücke zwischen Etiketten
(5) Druckreferenzposition (vor Korrektur)
(6) Anpassung des vertikalen Basisreferenzpunkts
(7) Anpassung des horizontalen Basisreferenzpunkts
(8) Basisreferenzpunkt nach der Anpassung
[Erweitert]
Detaillierten Sensorbetrieb und Druckversatz einstellen.
Die folgenden Optionen sind verfügbar:
[Kalibrieren]
Etikettensensorwerte anpassen.
Passen Sie im Falle von Fehlfunktionen bei der Erkennung von Etiketten die Etikettensensorwerte an.
Die folgenden Optionen sind verfügbar:
[Autom. Kalibrierung]
Führt die Kalibrierung des ausgewählten Etikettensensors automatisch aus.
Es sind folgende Optionen verfügbar:
Gap + I-Mark
Passt den Lückensensor und I-Mark-Sensor an.
Gap
Passt den Lückensensor an.
I-Mark
Passt den I-Mark-Sensor an.
Etikettenoberkante
Passt den Etikettenanfangsensor an.

•
[Etikettenoberkante] wird nicht angezeigt, wenn die optionale Spendereinheit oder installiert ist.
•
Für Etiketten ohne Trägerband wie Armbänder und koDakara kann [Etikettenoberkante] nicht angepasst werden.
So wird der Etikettensensor automatisch kalibriert:
1.
Öffnen Sie die obere Abdeckung.
2.
Legen Sie Etikettenpapier ein.
◦
Zum Anpassen von [Gap + I-Mark]/[Gap]/[I-Mark]
Nehmen Sie das Etikett vom Trägerband ab und führen Sie das Trägerband so, dass die I-Mark nicht über dem I-Mark-Sensor liegt.
◦
Zum Anpassen von [Etikettenoberkante]
Nehmen Sie das Etikett vom Trägerband ab und führen Sie das Trägerband so, dass die I-Mark nicht über dem Etikettenanfangsensor liegt.
3.
Schließen Sie nun die obere Abdeckung.
4.
Tippen Sie in der Liste auf den Sensortyp, der angepasst werden soll.
5.
Wenn der Bestätigungsbildschirm angezeigt wird, tippen Sie auf .
Wird eine Meldung über eine fehlgeschlagene Anpassung angezeigt, legen Sie das Etikettenpapier richtig ein und versuchen Sie es erneut.
6.
Tippen Sie auf .
7.
Tippen Sie auf dem Offline-Bildschirm auf [ZUFUHR] und bestätigen Sie dann, dass die Etiketten richtig zugeführt wurden.

•
Wenn die Etiketten nach Ausführung der Option [Autom. Kalibrierung] nicht richtig zugeführt werden, wenden Sie sich an Ihren SATO-Händler oder den technischen Support.
[Lückenwerte]
Lückensensorwerte manuell festlegen.
So legen Sie die Einstellungen fest:
Passen Sie zuerst den Wert für die Spannung „Low“ des Lückensensors an.
1.
Entfernen Sie das Etikett vom Trägerband.
2.

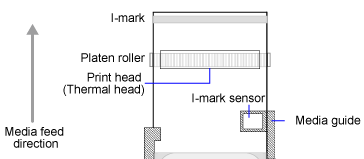

Führen Sie das Trägerband über dem I-Mark-Sensor entlang. Richten Sie den I-Mark-Sensor so aus, dass er die I-Mark (schwarze Markierung) nicht erkennt.
3.
Schließen Sie nun die obere Abdeckung. Führen Sie die Kalibrierung durch, nachdem Sie die obere Abdeckung geschlossen haben, um korrekte Kalibrierergebnisse zu erhalten.
4.
Tippen Sie im Menü [Kalibrieren] auf [Lückenwerte].
5.
Ändern Sie den Wert [Emit], bis der Wert für [Sensor] unter 0,5 (V) liegt. Legen Sie den Wert [Emit] so niedrig wie möglich fest.
6.
Wenn der Wert für [Sensor] nicht unter 0,5 liegt, nachdem Sie den Wert [Emit] geändert haben, ändern Sie den Wert [Receive].
7.
Notieren Sie sich von dem obigen Vorgang den Wert für [Sensor]. Dies ist der Wert „Niedrig“ für den Lückensensor.
　
Passen Sie dann den Wert für die Spannung „Hoch“ des Lückensensors folgendermaßen an:
1.
Führen Sie das Etikettenpapier (mit Trägerband) über dem I-Mark-Sensor entlang. Richten Sie den I-Mark-Sensor so aus, dass er die I-Mark (schwarze Markierung) nicht erkennt.
2.
Schließen Sie nun die obere Abdeckung.
3.
Überprüfen Sie den Wert für [Sensor].
Wenn der Wert 1,0 (V) über dem von Ihnen notierten Wert für die Stufe „Niedrig“ liegt, dann ist dies der Wert für die Stufe „Hoch“ für den Lückensensor.
Wenn der Unterschied zwischen den Stufen „Niedrig“ und „Hoch“ unter 1,0 liegt, passen Sie die Werte für [Emit] und [Receive] an, sodass die Differenz über 1,0 liegt, oder führen Sie die gesamte Kalibrierung für die Spannung „Niedrig“ des Lückensensors nochmals durch.
4.
Wenn die Stufen „Hoch“ und „Niedrig“ dem Standardwert entsprechen, tippen Sie auf , um den Wert zu bestätigen.
Die Standardwerte für die Stufen „Niedrig“ und „Hoch“ für den Lückensensor sind:
◦
Nur mit Trägerband: Niedrig < 0,5 (V)
◦
Etiketten auf Trägerband: Hoch - Niedrig ≥ 1,0 (V)

•
Die Änderungen an dieser Einstellung sind verknüpft und werden entsprechend den Einstellungen im Menü [Tools] > [Medienstart] geändert.
[Schwellwert]
Lückensensor-Eingangswert festlegen.
So legen Sie die Einstellungen fest:
1.
Berechnen Sie den Eingangswert anhand der folgenden Formel:
(Hohes Niveau - Niedriges Niveau) x 0,3 + Niedriges Niveau = Eingangswert
2.
Tippen Sie im Menü [Kalibrieren] auf [Schwellwert].
3.
Ändern Sie den Eingangswert. Geben Sie den Eingangswert mit dem in Schritt 1 berechneten Wert an.
4.
Tippen Sie auf , um den Wert zu bestätigen.

•
Wenn Sie den Eingangswert mit 0,0 (V) angeben, legt der Drucker den Wert automatisch fest.
•
Die Änderungen an dieser Einstellung sind verknüpft und werden entsprechend den Einstellungen im Menü [Tools] > [Medienstart] geändert.
[I-Mark Werte]
I-Mark-Sensorwerte manuell festlegen.
So legen Sie die Einstellungen fest:
Passen Sie zuerst die Stufe für die Spannung „Niedrig“ des I-Mark-Sensors an.
1.
Führen Sie das Etikettenpapier (mit Trägerband) über dem I-Mark-Sensor entlang. Richten Sie den I-Mark-Sensor so aus, dass er die I-Mark (schwarze Markierung) nicht erkennt.
2.
Schließen Sie nun die obere Abdeckung. Führen Sie die Kalibrierung durch, nachdem Sie die obere Abdeckung geschlossen haben, um korrekte Kalibrierergebnisse zu erhalten.
3.
Tippen Sie im Menü [Kalibrieren] auf [I-Mark Werte].
4.
Ändern Sie den Wert [Emit], bis der Wert für [Sensor] unter 0,5 (V) liegt. Legen Sie den Wert [Emit] so niedrig wie möglich fest.
5.
Wenn der Wert für [Sensor] nicht unter 0,5 liegt, nachdem Sie den Wert [Emit] geändert haben, ändern Sie den Wert [Receive].
6.
Notieren Sie sich von dem obigen Vorgang den Wert für [Sensor]. Dies ist der Wert „Niedrig“ für den I-Mark-Sensor.
Prüfen Sie dann folgendermaßen den Wert für die Spannung „Hoch“ des I-Mark-Sensors:
1.
Führen Sie das Druckmaterial über dem I-Mark-Sensor entlang, sodass der I-Mark-Sensor die I-Mark (schwarze Markierung) erkennen kann.
2.
Schließen Sie nun die obere Abdeckung.
3.
Überprüfen Sie den Wert für [Sensor].
Wenn der Wert 1,0 (V) über dem von Ihnen notierten Wert für die Stufe „Low“ liegt, dann ist dies der Wert für die Stufe „Hoch“ für den I-Mark-Sensor.
Wenn der Unterschied zwischen den Stufen „Niedrig“ und „Hoch“ unter 1,0 liegt, passen Sie die Werte für [Emit] und [Receive] an, sodass die Differenz über 1,0 liegt, oder führen Sie die gesamte Kalibrierung für die Spannung „Niedrig“ des I-Mark-Sensors nochmals durch.
4.
Wenn die Stufen „Hoch“ und „Niedrig“ dem Standardwert entsprechen, tippen Sie auf , um den Wert zu bestätigen.
Die Standardwerte für die Stufen „Niedrig“ und „Hoch“ für den I-Mark-Sensor sind:
◦
Ohne I-Mark: Niedrig ≤ 0,5 (V)
◦
Mit I-Mark: Hoch - Niedrig ≥ 1,0 (V)

•
Die Änderungen an dieser Einstellung sind verknüpft und werden entsprechend den Einstellungen im Menü [Tools] > [Medienstart] geändert.
[Schwellwert]
Eingangswert für I-Mark-Sensor festlegen.
So legen Sie die Einstellungen fest:
1.
Berechnen Sie den Eingangswert anhand der folgenden Formel:
(Hohes Niveau - Niedriges Niveau) x 0,7 + Niedriges Niveau = Eingangswert
2.
Tippen Sie im Menü [Kalibrieren] auf [Schwellwert].
3.
Ändern Sie den Eingangswert. Geben Sie den Eingangswert mit dem in Schritt 1 berechneten Wert an.
4.
Tippen Sie auf , um den Wert zu bestätigen.

•
Wenn Sie den Eingangswert mit 0,0 (V) angeben, legt der Drucker den Wert automatisch fest.
•
Die Änderungen an dieser Einstellung sind verknüpft und werden entsprechend den Einstellungen im Menü [Tools] > [Medienstart] geändert.
[Kopfprüfung]
Automatische Überprüfung auf ein fehlerhaftes Element im Druckkopf.
Es sind folgende Optionen verfügbar:
Aus
Druckkopfprüfung deaktivieren.
Alle
Der gesamte Druckbereich wird geprüft.
Barcode
Nur den Bereich zum Drucken eines Barcodes prüfen. Die Druckkopfprüfung ist nicht für Barcodes anwendbar, die als Grafikdaten gedruckt werden.

•
Die Druckkopfprüfung bezieht sich auf die Überprüfung eines fehlerhaften Elements des Druckkopfs. Diese Funktion gewährleistet nicht die Lesbarkeit von Barcodes. Dazu ist ein herkömmlicher Barcode-Lesertest erforderlich. Es können beim Drucken weiße Aussetzer auftreten und auch die Kopffehlererkennung anhand der Kopfprüfungsfunktion kann zeitlich verschoben sein.
Lesen Sie den Barcode des ausgegebenen Etiketts nach dem Kopffehler mit dem Scanner, um das Etikett zu prüfen.
[Druckkopf-Prüfmodus]
Methode für die Druckkopfprüfung einstellen.
Wird nur angezeigt, wenn Sie im Menü [ Kopfprüfung] die Option [Alle] oder [Barcode] ausgewählt haben.
Es sind folgende Optionen verfügbar:
Immer
Druckkopfprüfung für jedes Etikett ausführen.
Nach Druckauftrag
Die Druckkopfüberprüfung wird zu Beginn und am Ende des Druckvorgangs durchgeführt. Wenn der Rückzug aktiviert ist, wird die Druckkopfprüfung zu Beginn und am Ende des Druckens sowie während des Rückzugs durchgeführt.
Jede Seite
Die Druckkopfprüfung wird für die angegebene Anzahl an Etiketten durchgeführt.
[Jede Seite]
Die Druckkopfprüfung wird für die angegebene Anzahl an Etiketten durchgeführt.
Wird nur angezeigt, wenn Sie im Menü [Druckkopf-Prüfmodus] die Option [Jede Seite] ausgewählt haben.
Der Einstellungsbereich liegt zwischen 1 und 999999.
[Etik.-Länge prüfen]
Überprüfung der Etikettengröße aktivieren oder deaktivieren.
Wird nur angezeigt, wenn Sie im Menü [ Sensortyp] die Option [Gap] oder [I-Mark] ausgewählt haben.
Wenn Sie diese Funktion aktivieren, wird „Medienfehler“ angezeigt, wenn eine der folgenden Bedingungen zutrifft:
•
Wenn das Etikett über 3 mm länger ist, als die mit dem Etikettengrößenbefehl <A1> angegebene Etikettenlänge.
•
Wenn die Zufuhrlänge der Etiketten über 3 mm länger ist, als die erste nach Aktivierung dieser Funktion zugeführte Etikettenlänge.
[Anpassungen]
Versatzposition, Druckposition, Druckkontrast und Etikettenanfangsensorposition korrigieren.
Die folgenden Optionen sind verfügbar:
[Offset]
Versatzposition korrigieren.
Der Versatz passt die Rückzugslänge und die Etikettenstopp-Position für den Abriss-/Schnitt-/Spenderbetrieb an.
Ändern Sie die Versatzposition entgegen der Zufuhrrichtung mit „+“ und in Zufuhrrichtung mit „-“.
Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.
Der Einstellungsbereich ist:
Auflösung
Einstellungsbereich
203 dpi (1 Punkt = 0,125 mm)
-30 bis +30 Punkte
305 dpi (1 Punkt = 0,083 mm)
-45 bis +45 Punkte

•
Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen.
•
Die Änderungen an dieser Einstellung sind verknüpft und werden entsprechend den jeweiligen Testdruckeinstellungen im Menü [Tools] > [Testdruck] geändert.
[Pitch]
Durch Anpassen der Druckposition können Sie die Druckstartposition so festlegen, dass die vertikale Druckposition angepasst wird.
Ändern Sie die Druckposition entgegen der Zufuhrrichtung mit „+“ und in Zufuhrrichtung mit „-“.
(1) Zufuhrrichtung
Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.
Der Einstellungsbereich ist:
Auflösung
Einstellungsbereich
203 dpi (1 Punkt = 0,125 mm)
-30 bis +30 Punkte
305 dpi (1 Punkt = 0,083 mm)
-45 bis +45 Punkte

•
Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen.
•
Die Änderungen an dieser Einstellung sind verknüpft und werden entsprechend den jeweiligen Testdruckeinstellungen im Menü [Tools] > [Testdruck] geändert.
[Heizleistung]
Feineinstellung des Druckkontrasts.
Der Einstellungsbereich liegt zwischen 0 und 99.
0 ist die hellste und 99 die dunkelste Stufe.

•
Die Änderungen an dieser Einstellung sind verknüpft und werden entsprechend den jeweiligen Testdruckeinstellungen im Menü [Tools] > [Testdruck] geändert.
[Sensor für Etikettenoberkante]
Passt die Position des Etikettenanfangsensors an.
Dies wird nicht angezeigt, wenn die optionale Spendereinheit oder installiert ist.
Korrigieren Sie den Etikettenanfangsensor entgegen der Zufuhrrichtung mit „+“ und in Zufuhrrichtung mit „-“.
Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.
Der Einstellungsbereich ist:
Auflösung
Einstellungsbereich
203 dpi (1 Punkt = 0,125 mm)
-30 bis +30 Punkte
305 dpi (1 Punkt = 0,083 mm)
-45 bis +45 Punkte

•
Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen.
[Online starten]
Festlegen, ob der Drucker im Online-Modus eingeschaltet wird.

•
Diese Einstellung ist mit [Start in] im Menü [Standalone] verknüpft. Wenn Sie [Online starten] aktivieren, wird [Applikation] unter [Start in] aktiviert. Wenn Sie [Online starten] deaktivieren, wird [Home-Bildschirm] unter [Start in] aktiviert.
[Vorschub nach Fehler]
Festlegen, ob die Etiketten bei Behebung eines Fehlers automatisch zugeführt werden und in den Online-Modus gewechselt wird.
Kann festgelegt werden, wenn [Vermeidung von Etikettenverschwendung] deaktiviert ist.
Führt die Etiketten beim Wechsel in den Online-Modus nach Behebung eines Fehlers zu.
Führt die Etiketten beim Wechsel in den Online-Modus nach Behebung eines Fehlers nicht zu.
Wenn jedoch [Vorschub nach Einsch.] aktiviert ist, führt der Drucker das Etikett zu, wenn er eingeschaltet wird und in den Online-Modus wechselt.
Auch wenn [Auto-Längenerkennung] aktiviert ist, führt der Drucker beim ersten Wechsel in den Online-Modus nach dem Einschalten das Etikett zu.
[Vorschub nach Einsch.]
Festlegen, ob die Etiketten automatisch zugeführt werden, wenn der Drucker eingeschaltet wird.
Kann festgelegt werden, wenn [Vermeidung von Etikettenverschwendung] deaktiviert ist.
Der Drucker führt Etiketten zum, wenn er nach dem Einschalten das erste Mal in den Online-Modus wechselt.
Die Etiketten werden nicht zugeführt, wenn der Drucker eingeschaltet wird.
Wenn jedoch [Auto-Längenerkennung] aktiviert ist, führt der Drucker beim ersten Wechsel in den Online-Modus nach dem Einschalten das Etikett zu.
[Vermeidung von Etikettenverschwendung]
Optionen für die Funktion zur Vermeidung von Etikettenverschwendung festlegen.
Dies wird nicht angezeigt, wenn die optionale Spendereinheit oder installiert ist.
Die folgenden Optionen sind verfügbar:
[Aktivieren]
Funktion zur Vermeidung von Etikettenverschwendung aktivieren oder deaktivieren.
Kann festgelegt werden, wenn [Vorschub nach Fehler] und [Vorschub nach Einsch.] deaktiviert sind.

•
Damit Sie diese Funktion im Menü [Einstellungen] aktivieren können, verwenden Sie [Tools] > [Medienstart] oder [Medienprofile registrieren], um die Einstellungen für die Funktion zur Vermeidung von Etikettenverschwendung im Stapelverfahren festzulegen.
•
Die Änderungen an dieser Einstellung sind verknüpft und werden entsprechend den Einstellungen im Menü [Tools] > [Medienstart] geändert.
[Registrierte Etikettenlänge]
Damit die Funktion zur Vermeidung von Etikettenverschwendung genau funktioniert, müssen Sie die Länge der verwendeten Etiketten registrieren. Wenn Sie die Etikettenlänge nicht registrieren, werden das zweite sowie die folgenden Etiketten möglicherweise leer zugeführt.
Tritt auf, wenn die folgenden Bedingungen erfüllt sind:
•
[Vermeidung von Etikettenverschwendung] > [Aktivieren] ist aktiviert.
•
Im Menü [Drucken] > [Medientyp] ist [Etikett] ausgewählt.
•
Im Menü [Drucken] > [Sensortyp] ist [Gap] oder [I-Mark] ausgewählt.
Legen Sie einen Wert für die Etikettenlänge einschließlich Trägerband fest.
Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.
Der Einstellungsbereich ist:
Auflösung
Einstellungsbereich
203 dpi (1 Punkt = 0,125 mm)
1 bis 20000 Punkte
305 dpi (1 Punkt = 0,083 mm)
1 bis 18000 Punkte

•
Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen.
•
Wenn Sie zu Etiketten mit einer anderen Länge wechseln, vergessen Sie nicht, auch [Registrierte Etikettenlänge] zu ändern. Wenn sich [Registrierte Etikettenlänge] von der tatsächlichen Etikettenlänge unterscheidet, kann dies zu einer falsche Ausrichtung beim Drucken führen.
•
Die Änderungen an dieser Einstellung sind verknüpft und werden entsprechend den Einstellungen im Menü [Tools] > [Medienstart] geändert.
[Finisher-Zufuhr]
Legt die Vorschublänge für Abriss, Schneiden und Spendestopp fest.
Legt die Vorschublänge anhand der Druckkopfposition mit „0“ fest.
Die tatsächliche Vorschublänge ist der Wert von [Offset] + [Finisher-Zufuhr].
Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.
Der Einstellungsbereich ist:
Auflösung
Einstellungsbereich
203 dpi (1 Punkt = 0,125 mm)
0 bis 2040 Punkte
305 dpi (1 Punkt = 0,083 mm)
0 bis 3060 Punkte

•
Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen.
•
Wenn Sie hier Änderungen vorgenommen haben,werden Sie in einer Meldung auf der Startseite aufgefordert, den Drucker neu zu starten. Starten Sie in diesem Fall den Drucker neu, um die Einstellungen zu übernehmen.
[Papier aufgebraucht]
Sensor zum Erkennen des Papierendes auswählen.
Es sind folgende Optionen verfügbar:
i-Mark verwenden
Verwendet den I-Mark-Sensor (Reflexsensor) zum Erkennen des Papierendes.
Lücke verwenden
Verwendet den Lückensensor (Durchlichtsensor) zum Erkennen des Papierendes.
[Priorität Befehle]
Festlegen, ob für die Druckereinstellungen die auf dem Drucker vorgenommenen Einstellungen oder die durch Befehle festgelegten Einstellungen Priorität haben.
Es sind folgende Optionen verfügbar:
Befehle
Einstellungen über Befehle priorisieren.
Prüfen
Einstellungen über den Drucker priorisieren.
[Druck wiederholen]
Druckwiederholungsfunktion aktivieren oder deaktivieren.
Wenn Sie [Druck wiederholen] aktiviert haben, können Sie auf dem Online-Bildschirm auf [REPRINT] tippen, um die vorherigen Daten erneut zu drucken.

•
Die vorherigen Druckdaten gehen verloren, wenn Sie den Drucker ausschalten.
[Druckende-Position]
Anpassen der Etikettenstopp-Position oder Schnittposition, wenn für den [Sensortyp] die Option [Ohne] festgelegt ist. Diese Anpassung legt auch den Leerbetrag von der Etikettenstopp-Position fest.
Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.
Der Einstellungsbereich ist:
Auflösung
Einstellungsbereich
203 dpi (1 Punkt = 0,125 mm)
0 bis 20000 Punkte
305 dpi (1 Punkt = 0,083 mm)
0 bis 18000 Punkte

•
Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen.
Ähnliche Themen
Optionen im Einstellungsmodus
Einlegen von Etikettenpapier
Werteingabe auf dem Einstellungsbildschirm
Druckeinstellungen bei der Medienkonfiguration im Stapelverfahren festlegen (wenn nur ein Medientyp verwendet wird)
Registrieren der Druckeinstellungen als Profil (bei Verwendung mehrerer Medientypen)
[Einheit]
[Medienstart]
[Testdruck]

Zurück zum Anfang
