Condiciones para detectar el final del papel

Las condiciones que activan la función de detección del final del papel varían en función de la especificación de las etiquetas y de la operación del producto.

Las especificaciones de las etiquetas se seleccionan en el menú [Sistema] > [compatible] > [SBPL] > [Especificación de medios] del modo de configuración, o mediante un comando.

Para [Medios con papel base] (rollo de etiquetas)

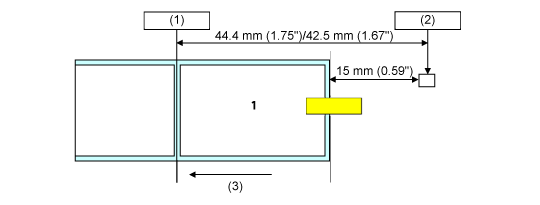

Condiciones para detectar el final del papel en la operación de avance

Cuando el papel está avanzando, si el sensor de final del papel detecta que no hay papel y avanza 15 mm (0,59 pulg.) más sin detectar papel, se produce un error de final del papel.

(1) Posición del cabezal de impresión

(2) Sensor de final del papel: Sensor de I-Mark/sensor de intervalo

Se selecciona en [avanzado] > [Fin de papel] en el menú [Impresión], o se especifica mediante un comando.

(3) Dirección de avance

　

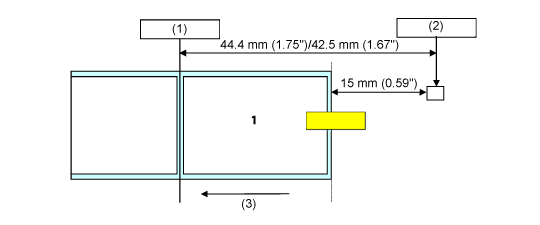

Condiciones para detectar el final del papel en la operación de impresión

1.	El sensor de final del papel detecta que no queda papel en la posición después de avanzar 15 mm (0,59 pulg.).

2.	Si la cantidad de impresión restante es menor que la distancia entre la posición del cabezal de impresión y el sensor de final del papel - 20 mm (0,79 pulg.), se produce un error de final del papel tras imprimir los datos de 1.

Si la cantidad de impresión restante es mayor que la distancia entre el cabezal de impresión y el sensor de final del papel - 20 mm (0,79 pulg.), se produce un error de final del papel tras detectar el final del papel, y el producto vuelve a realizar la impresión una vez eliminado el error.

(1) Posición del cabezal de impresión

(2) Sensor de final del papel: Sensor de I-Mark/sensor de intervalo

Se selecciona en [avanzado] > [Fin de papel] en el menú [Impresión], o se especifica mediante un comando.

(3) Dirección de avance

Si se detecta un error de final del papel durante la impresión, la operación varía en función de la cantidad de datos que falten por imprimir y el papel que quede en el momento de detectarse el error.

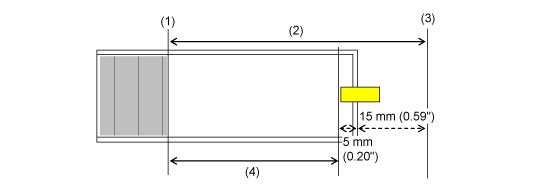

La cantidad de papel que queda se puede calcular del modo siguiente: Se imprime hasta llegar a 5 mm (0,20 pulg.) del final del papel.

Cantidad de papel restante = distancia entre la posición del cabezal de impresión y el sensor de final del papel - (5 mm + 15 mm [0,20 pulg. + 0,59 pulg.])

(1) Posición del cabezal de impresión

(2) Distancia entre la posición del cabezal de impresión y el sensor de final del papel

(3) Sensor de final del papel

(4) Cantidad de papel restante

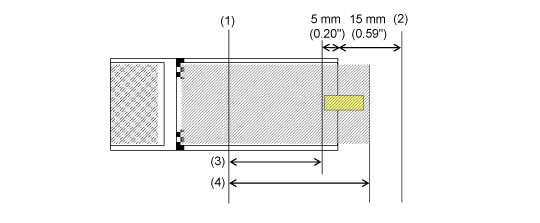

•	Si la cantidad de impresión restante es mayor que la cantidad de papel restante

Si la cantidad de impresión restante es mayor que la cantidad de papel restante cuando se detecta un error de final del papel, el producto no puede finalizar el trabajo de impresión. La impresión se detiene inmediatamente y se produce un error de final del papel.

(1) Posición del cabezal de impresión

(2) Sensor de final del papel

(3) Cantidad de papel restante

(4) Impresión que falta

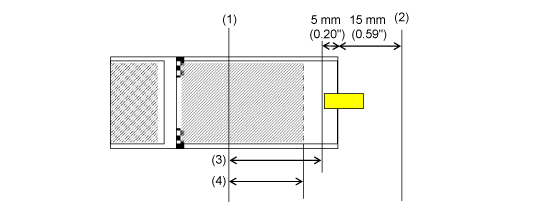

•	Si la cantidad de impresión restante es menor que la cantidad de papel restante

Si la cantidad de impresión restante es menor que la cantidad de papel restante, el producto acaba el trabajo de impresión y luego se produce el error de final de papel.

(1) Posición del cabezal de impresión

(2) Sensor de final del papel

(3) Cantidad de papel restante

(4) Impresión que falta

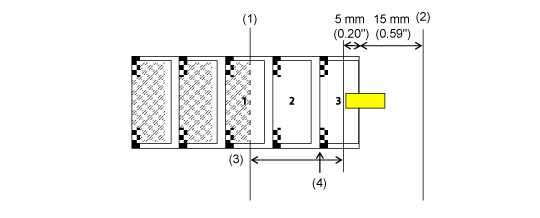

Si hay varias hojas entre el cabezal de impresión y el sensor de final del papel cuando se detecta un error de final del papel, el error de final del papel se producirá una vez que haya avanzado el papel restante.

También se produce un error de final del papel si la posición del último borde detectado alcanza la posición del cabezal de impresión mientras avanza el papel restante.

Se produce un error de final del papel mientras se imprime, en función de la longitud de las etiquetas, pero se vuelve a imprimir una vez eliminado el error.

(1) Posición del cabezal de impresión

(2) Sensor de final del papel

(3) Cantidad de papel restante

(4) Se guarda la posición del último borde detectado

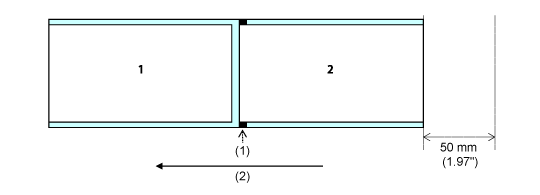

Para [Medios sin papel base] (etiquetas plegadas en zigzag)

•	Se produce un error de final del papel cuando las etiquetas avanzan 50 mm (1,97 pulg.) después de imprimir 2.

•	Si se produce un error durante la impresión, 2 se vuelve a imprimir una vez eliminado el error. Si el error se produce una vez finalizada la impresión, 2 no se vuelve a imprimir. (Del mismo modo, si la impresión finaliza mientras avanzan los 50 mm [1,97 pulg.], no se vuelve a imprimir).

•	En modo de guillotina, si se produce un error de final del papel, el papel no se corta.

•	Este material no se puede utilizar en modo de dispensador .

(1) I-Mark

(2) Dirección de avance

---
