Conditions de déclenchement d'une erreur de fin de papier

Les conditions de déclenchement d'une erreur de fin de papier varient selon les spécifications du support et le fonctionnement de l'imprimante.

Les spécifications du support sont sélectionnées dans le menu [Système] > [Compatibilité] > [SBPL] > [Spécifications du support] du mode Paramètres ou spécifiées par commande.

Pour [Étiquette adhésive] (rouleau d'étiquettes)

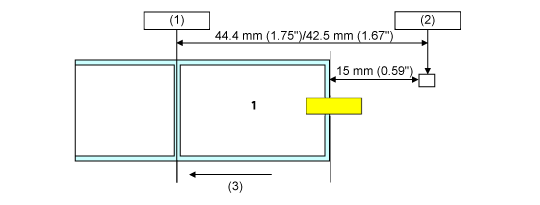

Conditions de déclenchement d'une erreur de fin de papier pendant l'avance

Une erreur de fin de papier se produit lors de l'avance du papier quand le capteur de fin de papier détecte qu'il n'y a plus de papier, et ce pendant 15 mm d'avance continue.

(1) Position de la tête d'impression

(2) Capteur de fin de papier : cellule de détection de marque noire/d'échenillage

Sélectionnez [Avancé] > [Fin de papier] dans le menu [Impression] ou spécifiez par commande.

(3) Sens de l'avance

　

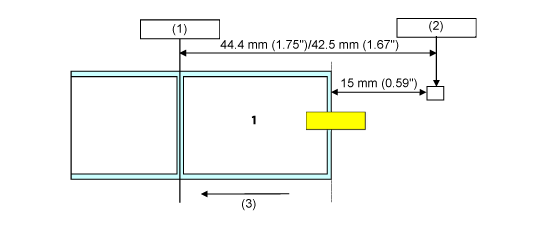

Conditions de détection de fin de papier pendant l'impression

1.	Le capteur de fin de papier détecte l'absence de papier à la position atteinte après 15 mm d'avance.

2.	Si la longueur de l'impression restante est inférieure à la distance entre la position de la tête d'impression et le capteur de fin de papier - 20 mm, une erreur de fin de papier est générée après la fin de l'impression de 1 étiquette.

Si la longueur d'impression restante est supérieure à la distance entre la position de la tête d'impression et le capteur de fin de papier - 20 mm, une erreur de fin de papier est générée juste après la détection de fin de papier et l'imprimante réimprimera l'étiquette après l'annulation de l'erreur de fin de papier.

(1) Position de la tête d'impression

(2) Capteur de fin de papier : cellule de détection de marque noire/d'échenillage

Sélectionnez [Avancé] > [Fin de papier] dans le menu [Impression] ou spécifiez par commande.

(3) Sens de l'avance

Si une erreur de fin de papier est détectée en cours d'impression, l'action de l'imprimante varie en fonction des longueurs d'impression et de support restantes au moment de la détection de l'erreur.

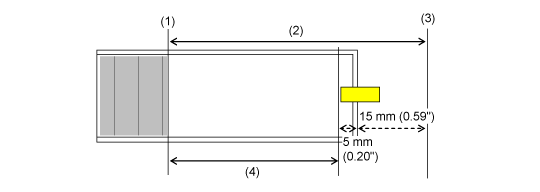

La longueur de support restante peut être calculée comme suit : l'impression est effectuée de sorte à ce qu'il reste 5 mm avant la fin de l'étiquette.

Longueur de support restante = distance entre la position de la tête d'impression et le capteur de fin de papier - (5 mm + 15 mm)

(1) Position de la tête d'impression

(2) Distance entre la position de la tête d'impression et le capteur de fin de papier

(3) Capteur de fin de papier

(4) Longueur de support restante

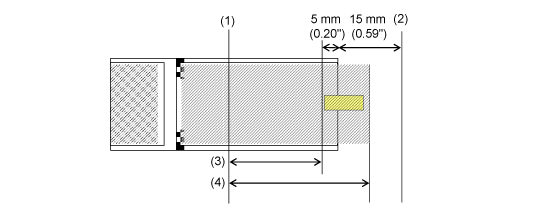

•	Lorsque la longueur d'impression restante est supérieure à la longueur de support restante

Si la longueur d'impression restante est supérieure à la longueur de support restante au moment de la détection d'une erreur de fin de papier, l'imprimante ne peut pas terminer la tâche d'impression. L'impression s'arrête immédiatement et une erreur de fin de papier est générée.

(1) Position de la tête d'impression

(2) Capteur de fin de papier

(3) Longueur de support restante

(4) Longueur d'impression restante

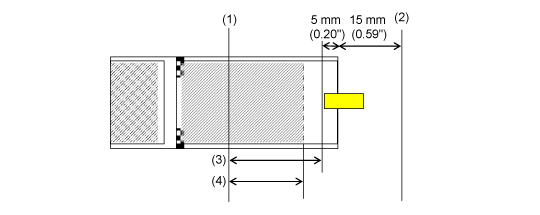

•	Lorsque la longueur d'impression restante est inférieure à la longueur de support restante

Si la longueur de l'impression restante est inférieure à la longueur de support restante, l'imprimante termine la tâche d'impression avant de générer l'erreur de fin de papier.

(1) Position de la tête d'impression

(2) Capteur de fin de papier

(3) Longueur de support restante

(4) Longueur d'impression restante

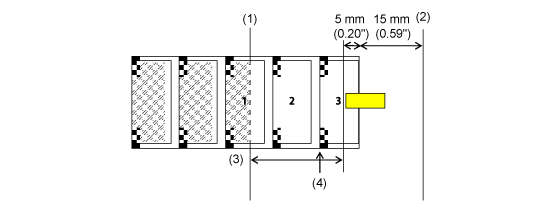

S'il reste plusieurs étiquettes entre la tête d'impression et le capteur de fin de papier au moment de la détection d'une erreur de fin de papier, l'erreur de fin de papier est générée après l'avance du support restant.

Une erreur de fin de papier est également générée si la position du dernier bord détecté atteint la position de la tête d'impression pendant l'avance du support restant.

Une erreur de fin de papier est générée en cours d'impression, selon la longueur des étiquettes, mais la réimpression est effectuée après l'annulation de l'erreur.

(1) Position de la tête d'impression

(2) Capteur de fin de papier

(3) Longueur de support restante

(4) Position du dernier bord détecté enregistrée

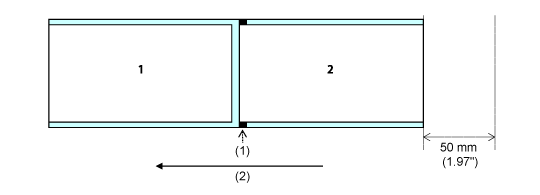

Pour [Balise non-adhésive] (support en paravent)

•	L'erreur de fin de papier se produit lors de l'avance du support de 50 mm après l'impression de l'étiquette 2.

•

Si une erreur se produit pendant l'impression, l'étiquette 2 sera réimprimée après l'annulation de l'erreur. Si la tâche d'impression est terminée au moment de l'erreur, l'étiquette 2 ne sera pas réimprimée. (En outre, si la tâche d'impression se termine pendant l'avance de 50 mm, l'imprimante ne réimprime pas l'étiquette.)

•	En mode massicot, aucune découpe n'est effectuée si une erreur de fin de papier se produit.

•	Cette option ne peut pas être utilisée en mode de distribution .

(1) I-Mark (Marque noire)

(2) Sens de l'avance

---
