Condizioni che attivano l'errore fine carta

Le condizioni che determinano l'errore di fine carta variano a seconda del funzionamento del prodotto e delle specifiche del materiale di stampa.

Tali specifiche possono essere definite nel menu [Sistema] > [Compatibile] > [SBPL] > [Specifica supporto], nella sezione Impostazioni oppure essere impostate mediante comando.

Per [Etichetta adesiva] (rotolo di materiale)

Condizioni che attivano l'errore fine carta durante l'avanzamento

Si verifica un errore di fine carta durante l'avanzamento del materiale quando il sensore di fine carta rileva l'assenza di carta e continua a rilevarla per un avanzamento continuo di 15 mm.

(1) Posizione della testina di stampa

(2) Sensore fine carta: Sensore I-Mark/sensore dello spazio

Selezionare in [Avanzata] > [Fine carta] nel menu [Stampa in corso] oppure indicare mediante comando.

(3) Direzione di avanzamento

　

Condizioni che attivano l'errore fine carta durante la stampa

1.	Il sensore di fine carta rileva l'assenza di carta nella posizione in cui è stato eseguito l'avanzamento di 15 mm.

2.	Se la quantità di stampa restante è minore della distanza tra la posizione della testina di stampa e quella del sensore di fine carta 20 mm (0,79"), viene generato l'errore di fine carta a completamento della stampa di 1.

Se la quantità di materiale di stampa restante è maggiore della distanza tra la posizione della testina di stampa e quella del sensore di fine carta 20 mm (0,79"), viene generato l'errore di fine carta immediatamente dopo tale rilevamento e il prodotto ristamperà l'elemento dopo aver eliminato l'errore di fine carta.

(1) Posizione della testina di stampa

(2) Sensore fine carta: Sensore I-Mark/sensore dello spazio

Selezionare in [Avanzata] > [Fine carta] nel menu [Stampa in corso] oppure indicare mediante comando.

(3) Direzione di avanzamento

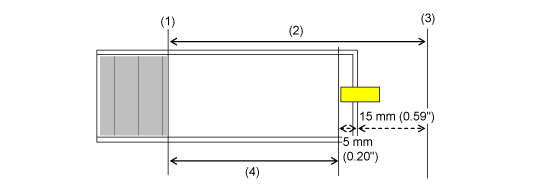

Se l'errore di fine carta viene rilevato durante la stampa, i successivi eventi variano in base alla quantità di stampa e di materiale restante al rilevamento dell'errore.

La quantità di materiale restante può essere calcolata nel seguente modo: La stampa prosegue fino a raggiungere 5 mm (0,20") prima della fine del materiale di stampa.

Quantità di materiale restante = distanza tra la posizione della testina di stampa e quella del sensore di fine carta - (5 mm + 15 mm (0,20" + 0,59"))

(1) Posizione della testina di stampa

(2) Distanza tra la posizione della testina di stampa e quella del sensore di fine carta

(3) Sensore fine carta

(4) Quantità di materiale di stampa restante

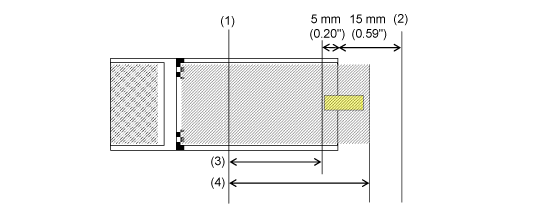

•	Quando la quantità di stampa restante è maggiore della quantità di materiale restante

Se la quantità di stampa restante è maggiore della quantità di materiale restante al rilevamento dell'errore di fine carta, il prodotto non può terminare il lavoro di stampa. La stampa si arresta immediatamente e viene generato l'errore di fine carta.

(1) Posizione della testina di stampa

(2) Sensore fine carta

(3) Quantità di materiale di stampa restante

(4) Quantità di stampa restante

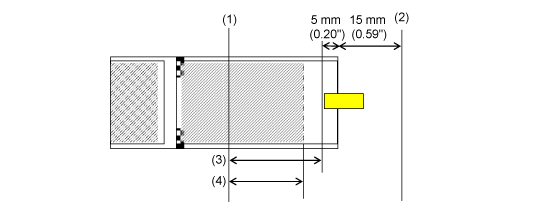

•	Quando la quantità di stampa restante è minore della quantità di materiale restante

Se la quantità di stampa restante è minore della quantità di materiale restante, il prodotto terminerà il lavoro di stampa, quindi verrà generato l'errore di fine carta.

(1) Posizione della testina di stampa

(2) Sensore fine carta

(3) Quantità di materiale di stampa restante

(4) Quantità di stampa restante

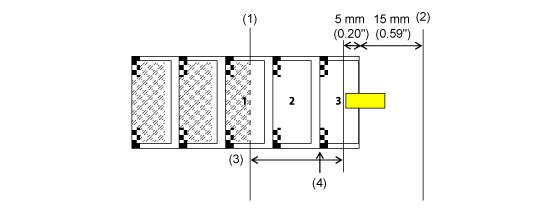

Se, al rilevamento della fine della carta, sono presenti più fogli tra la testina di stampa e il sensore di fine carta, viene generato l'errore di fine carta solo dopo aver fatto avanzare il materiale di stampa restante.

L'errore di fine carta si verifica anche se la posizione dell'ultimo bordo rilevato raggiunge la testina di stampa mentre il restante materiale di stampa avanza.

L'errore di fine carta si verifica durante la stampa, in base alla lunghezza delle etichette, tuttavia una volta cancellato l'errore, l'etichetta non completata viene ristampata.

(1) Posizione della testina di stampa

(2) Sensore fine carta

(3) Quantità di materiale di stampa restante

(4) Salvataggio della posizione dell'ultimo bordo rilevato

Per [Tag non adesivo] (materiale in modulo continuo)

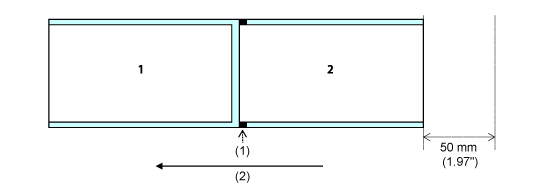

•	Si verifica un errore di fine carta quando il materiale avanza di 50 mm (1,97") dopo la stampa di 2.

•	Se si verifica un errore durante la stampa, dopo aver cancellato l'errore viene ristampato 2. Se, al verificarsi di un errore, la stampa è già terminato, 2 non viene ristampato. (Inoltre, la stampa non viene ripetuta se questa termina mentre il materiale avanza di 50 mm (1,97")).

•	In modalità taglierina, se si verifica un errore di fine carta, non viene eseguito il taglio.

•	Non utilizzabile in modalità erogazione .

(1) I-Mark

(2) Direzione di avanzamento

---
