Waar zit wat?

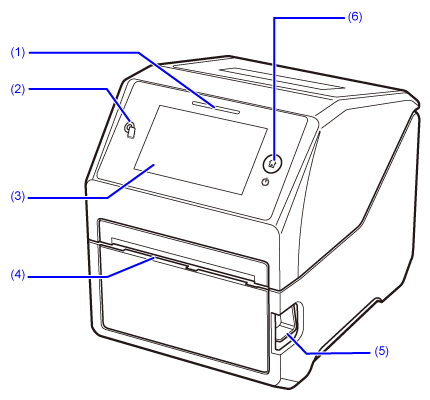

Vooraanzicht

(1) Led-indicator

(2) NFC-antenne

(3) LCD-scherm/aanraakpaneel

(4) Plaatrol

(5) Grendel om het printerdeksel te openen

(6) Toets (Standby/Home)

Om de printer in te schakelen, drukt u op de toets (Standby/Home) totdat de led-indicator blauw brandt.

Druk tijdens het opstarten van de printer op de toets (Standby/Home) om het Startscherm te openen. (Het Startscherm verschijnt niet wanneer de printer nog wachtende afdruktaken heeft.)

Om de printer uit te schakelen, houdt u de toets (Standby/Home) langer dan twee seconden ingedrukt en volgt u de instructies op het scherm.

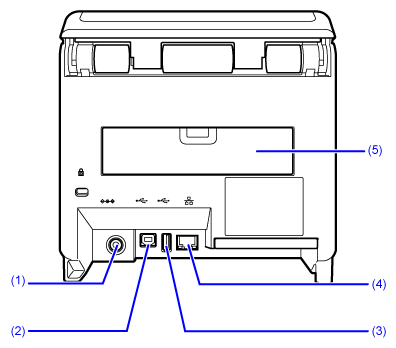

Achteraanzicht

(1) DC-ingangsaansluiting

Controleer vóór het aansluiten of de lokale netspanning ligt tussen 100 tot 240 VAC (wisselspanning), 50 tot 60 Hz.

(2) USB-aansluiting (type B)

Om de printer via de USB-interface aan te sluiten op de computer.

(3) USB-aansluiting (type A)

Om logboekgegevens en printerinstellingsinformatie op te halen en certificaten te installeren.

Hierop kunt u ook andere apparaten aansluiten, zoals een barcodescanner/-lezer of een toetsenbord.

• Controleer of het USB-geheugen virusvrij is voordat u dit op de printer aansluit. SATO Corporation kan niet verantwoordelijk worden gesteld voor printerstoringen te wijten aan virussen die via het USB-geheugen worden verspreid.

(4) LAN-aansluiting

Om de printer via de LAN-interface op een netwerk aan te sluiten.

(5) Media-invoeropening (gevouwen kettingmedium)

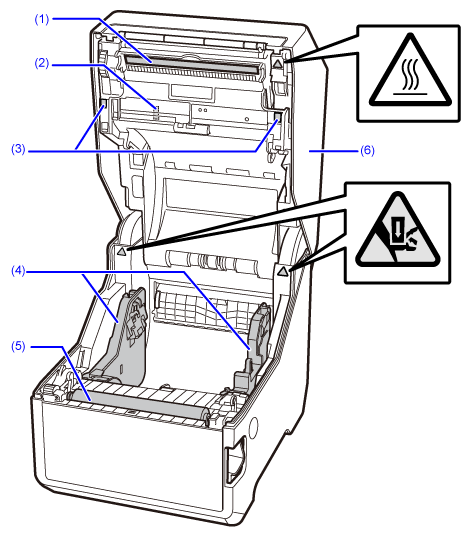

Binnenaanzicht

(1) Printkop (verbruiksartikel)

Om gegevens op het medium af te drukken. Reinig de printkop regelmatig.

(2) USB-aansluiting (type A)

Met de functie Automatisch klonen kunt u automatisch een reservekopie (back-up) van printerinstellingsinformatie op het USB-geheugen maken.

De aansluiting zit onder het printerdeksel. Verwijder de met gegraveerde onderdelen (3) in het printerdeksel, maak de bevestigingsschoeven van de afsluitkap los en plaats het USB-geheugen.

• Controleer of het USB-geheugen virusvrij is voordat u dit op de printer aansluit. SATO Corporation kan niet verantwoordelijk worden gesteld voor printerstoringen te wijten aan virussen die via het USB-geheugen worden verspreid.

• Hier volgen de afmetingen van het USB-geheugen dat u binnen in de printer kunt aansluiten: ◦ Lengte: minder dan 68 mm (exclusief metalen connector) ◦ Breedte: minder dan 27,6 mm ◦ Dikte: minder dan 8,6 mm

(3) Gegraveerd

Aangeduid door de merktekens (deksel linthouder geopend) op het gecombineerde DT(direct thermisch)- en TT(thermische transfer)-model.

(4) Mediageleider

(5) Plaatrol (verbruiksartikel)

(6) Printerdeksel

---
