Omstandigheden waarin het papiereinde wordt gedetecteerd
De mediaspecificaties en de bedieningswijze van de printer bepalen in welke omstandigheden het papiereinde wordt gedetecteerd.
Mediaspecificaties kunt u selecteren in het menu [Systeem] > [Compatibel] > [SBPL] > [Mediaspecificatie] in de instellingenmodus, of met opdrachten opgeven.
Voor [Zelfklevend label] (mediarol)

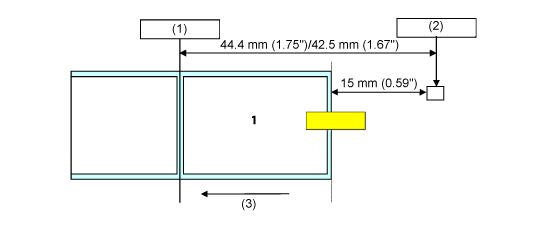

Omstandigheden waarin het papiereinde wordt gedetecteerd tijdens de doorvoer
Een papiereindefout doet zich voor wanneer de sensor tijdens de papierdoorvoer vaststelt dat er geen papier meer is en dat bij continu doorvoeren over 15 mm geen papier wordt gedetecteerd.
(1) Printkoppositie
(2) Papiereindesensor: Zwarte-streepjessensor/tussenruimtesensor
Selecteer in [Geavanceerd] > [Einde papier sensor] in het menu [Afdrukken], of geef dit op met een opdracht.
(3) Doorvoerrichting
　

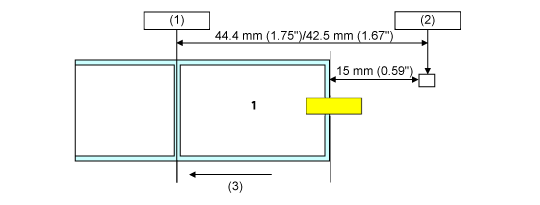

Omstandigheden waarin het papiereinde wordt gedetecteerd tijdens het afdrukken
1.
De papiereindesensor stelt vast dat het papier op is op de positie waar 15 mm aan medium is doorgevoerd.
2.
Wanneer de lengte aan resterende afdrukken kleiner is dan de afstand tussen de printkoppositie en de papiereindesensor min 20 mm, wordt een papiereindefout gemeld na de uitvoer van label 1.
Als de resterende hoeveelheid medium groter is dan de afstand tussen de printkoppositie en de papiereindesensor min 20 mm, wordt een papiereindefout gemeld nadat werd vastgesteld dat het papier op is. Het afdrukken wordt hervat zodra u dit foutbericht wist.
(1) Printkoppositie
(2) Papiereindesensor: Zwarte-streepjessensor/tussenruimtesensor
Selecteer in [Geavanceerd] > [Einde papier sensor] in het menu [Afdrukken], of geef dit op met een opdracht.
(3) Doorvoerrichting
Wanneer tijdens het afdrukken een papiereindefout wordt vastgesteld, hangt de printerwerking af van de lengte aan resterende afdrukken en de resterende hoeveelheid medium op het ogenblik dat de fout werd vastgesteld.

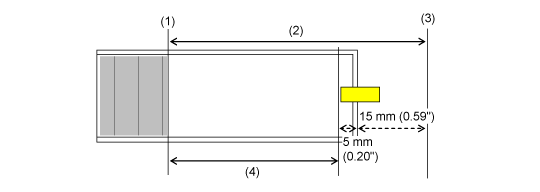

De resterende hoeveelheid medium wordt als volgt berekend: Er wordt afgedrukt tot 5 mm voordat het papiereinde wordt bereikt.
Resterende hoeveelheid medium = afstand tussen printkoppositie en papiereindesensor min (5 mm + 15 mm)
(1) Printkoppositie
(2) Afstand tussen printkoppositie en papiereindesensor
(3) Papiereindesensor
(4) Resterende hoeveelheid medium
•

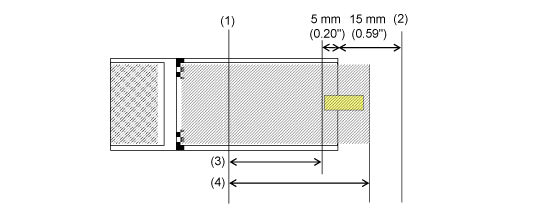

Wanneer de lengte aan resterende afdrukken groter is dan de resterende hoeveelheid medium
Wanneer de lengte aan resterende afdrukken groter is dan de resterende hoeveelheid medium op het ogenblik dat de papiereindefout wordt vastgesteld, kan de afdruktaak niet worden voltooid. Het afdrukken wordt onmiddellijk gestopt en er wordt een papiereindefout gemeld.
(1) Printkoppositie
(2) Papiereindesensor
(3) Resterende hoeveelheid medium
(4) Lengte aan resterende afdrukken
•

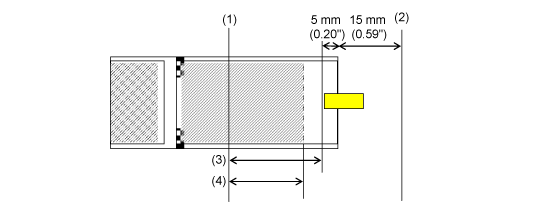

Wanneer de lengte aan resterende afdrukken kleiner is dan de resterende hoeveelheid medium
Wanneer de lengte aan resterende afdrukken kleiner is dan de resterende hoeveelheid medium, wordt de afdruktaak voltooid, waarna een papiereindefout wordt gemeld.
(1) Printkoppositie
(2) Papiereindesensor
(3) Resterende hoeveelheid medium
(4) Lengte aan resterende afdrukken

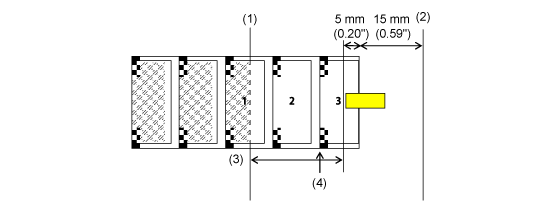

Als er meerdere vellen zijn tussen de printkop en de papiereindesensor op het ogenblik dat een papiereindefout wordt vastgesteld, wordt de papiereindefout gemeld na het doorvoeren van het resterende medium.
Een papiereindefout wordt ook gemeld wanneer de laatst gedetecteerde achterrand de printkop bereikt terwijl het resterende medium wordt doorgevoerd.
Afhankelijk van de labellengte wordt tijdens het afdrukken een papiereindefout gemeld. Zodra u het foutbericht wist, wordt het afdrukken hervat.
(1) Printkoppositie
(2) Papiereindesensor
(3) Resterende hoeveelheid medium
(4) Positie van laatst gedetecteerde achterrand wordt opgeslagen
Voor [Niet-zelfklevend label] (gevouwen kettingmedium)
•

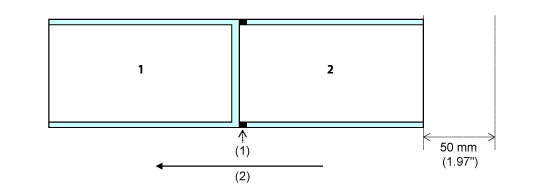

Een papiereindefout wordt gemeld wanneer het medium 50 mm wordt doorgevoerd na het afdrukken van label 2.
•
Als tijdens het afdrukken een fout optreedt, wordt label 2 opnieuw afgedrukt nadat u het foutbericht hebt gewist. Als de fout optreedt nadat de afdruk is voltooid, wordt label 2 niet opnieuw afgedrukt. (Het label wordt evenmin opnieuw afgedrukt wanneer na beëindiging van het afdrukproces 50 mm aan medium wordt doorgevoerd.)
•
Wanneer in de snijmesmodus een papiereindefout optreedt, wordt het medium niet afgesneden.
•
U kunt deze functie niet gebruiken in dispensermodus .
(1) I-Mark (zwarte streepjes)
(2) Doorvoerrichting
