Budowa produktu

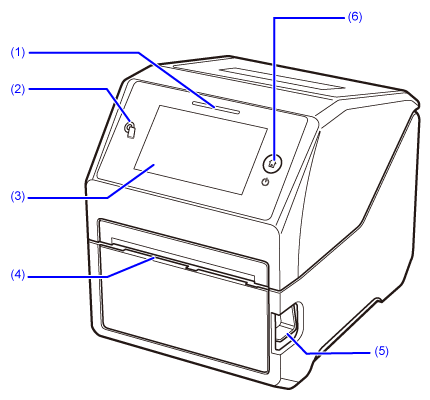

Widok od przodu

(1) Kontrolka LED

(2) Lokalizacja anteny NFC

(3) Panel LCD/dotykowy

(4) Wylot nośnika

(5) Zatrzask otwierania pokrywy

(6) Przycisk (zasilanie / ekran główny)

Aby włączyć zasilanie produktu, należy przytrzymać wciśnięty przycisk (zasilanie / ekran główny), aż kontrolka LED zaświeci na niebiesko.

Gdy włączone jest zasilanie produktu, naciśnięcie przycisku \ (zasilanie / menu główne) powoduje przejście do ekranu głównego. (Ekran główny nie zostanie wyświetlony, gdy w produkcie znajdują się zadania drukowania).

Aby wyłączyć zasilanie drukarki, należy przytrzymać wciśnięty przycisk (zasilanie / menu główne) przez co najmniej 2 sekundy i postępować zgodnie z instrukcjami wyświetlonymi na ekranie.

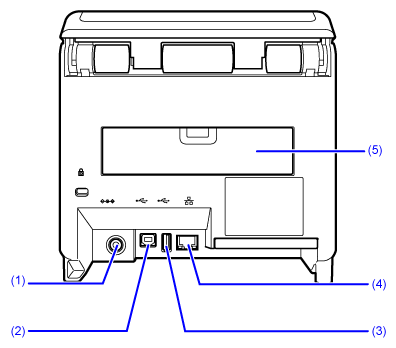

Widok od tyłu

(1) Złącza zasilania prądem stałym

Zanim podłączona zostanie drukarka, należy się upewnić, że napięcie prądu zmiennego w sieci elektrycznej mieści się w zakresie 100–240 V, 50 do 60 Hz.

(2) Złącze USB (typu B)

Do podłączenia produktu do komputera poprzez interfejs USB.

(3) Złącze USB (typu A)

Istnieje możliwość zapisania danych dziennika produktu i informacji o ustawieniach oraz instalowania certyfikatów przy użyciu pamięci USB.

Ponadto umożliwia podłączanie innych urządzeń, jak skaner kodu kreskowego lub klawiatura.

• Przed podłączeniem do produktu pamięci USB przeskanować ją w programie antywirusowym. SATO Corporation nie ponosi odpowiedzialności za nieprawidłowe działanie produktu spowodowane dostaniem się do niej wirusa z pamięci USB.

(4) Złącze LAN

Służy do podłączenia produktu do sieci poprzez interfejs LAN.

(5) Otwór wkładania nośnika (w przypadku nośnika ze składanki)

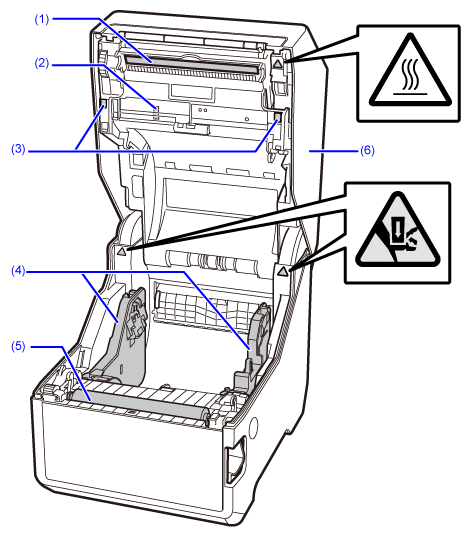

Widok wnętrza

(1) Głowica drukująca (część zużywalna)

Tworzy obraz na nośniku. Głowicę drukującą należy regularnie czyścić.

(2) Złącze USB (typu A)

Kopia zapasowa ustawień może być wykonywana automatycznie na pamięci USB przy użyciu funkcji automatycznego klonowania.

Złącze znajduje się na spodzie pokrywy górnej. Wyciągnąć części (3), na których wytłoczony jest napis , pod pokrywą górną, zdjąć pokrywę przymocowaną śrubami, a następnie włożyć pamięć USB.

• Przed podłączeniem do produktu pamięci USB przeskanować ją w programie antywirusowym. SATO Corporation nie ponosi odpowiedzialności za nieprawidłowe działanie produktu spowodowane dostaniem się do niej wirusa z pamięci USB.

• Wielkość pamięci USB, którą można podłączyć wewnątrz produktu, jest następująca: ◦ Długość: do 68 mm (bez metalowej części złącza) ◦ Szerokość: do 27,6 mm ◦ Grubość: do 8,6 mm

(3) Wytłoczenie

Wskazane przez znaki (otwarcie pokrywy taśmy) w zintegrowanym modelu termicznym/termotransferowym.

(4) Prowadnica nośnika

(5) Wałek dociskowy (część zużywalna)

(6) Pokrywa górna

---
