Wkładanie nośnika ze składanki

Film instruktażowy (bez dźwięku) znajduje się tutaj.

• W czasie drukowania głowica drukująca i otaczające ją elementy bardzo się rozgrzewają. Nie wymieniać nośnika bezpośrednio po zakończeniu drukowania. • Dotknięcie krawędzi głowicy drukującej gołą dłonią może spowodować obrażenia ciała.

• Nośnik ze składanki nie jest dostępny w trybie dyspensera, ponieważ perforowana linia zakłócałaby jego działanie.

　

Procedura jest przedstawiona w następującym filmie.

1.	Nacisnąć zatrzask otwierania pokrywy (1), aby otworzyć pokrywę górną (2).

2.	Otworzyć otwór wkładania nośnika (3) z tyłu produktu.

3.	Włożyć nośnik ze składanki z otworu wkładania nośnika.

(A) Wysokość nośnika (od blatu): do 100 mm

(B) Odległość między tyłem produktu a nośnikiem: Wymiar 1 etykiety lub więcej

• Wkładając nośnik, trzymać go stroną z etykietą do góry. • Wysokość może być ograniczona zależnie od miejsca ułożenia nośnika. • Gdy nośnik wyciągany jest spod blatu, a nie z tej pozycji na tym samym blacie, gdzie umieszczony jest tył produktu, nośnik należy ułożyć tak, aby nie przeszkadzał w obsłudze drukarki.

4.	Wyciągnąć nośnik ze składanki włożony od tyłu produktu.

5.	Ciągnąc za dźwignię przesuwania (4), ustawić prawą prowadnicę boczną nośnika (5) w pozycji odpowiadającej szerokości nośnika.

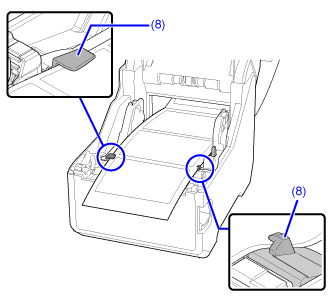

6.	Wyciągnąć nośnik spod lewego i prawego zaczepu (8).

7.	Zamknąć pokrywę górną.

Popchnąć oba końce pokrywy górnej i zamknąć ją mocno, aby zaskoczyły zatrzaski.

• Zamykając pokrywę górną, uważać, aby nie przytrzasnąć sobie palców.

• Gdy jest aktywna funkcja Zapobieganie powstawaniu odpadów, wysunięcie krawędzi początkowej nośnika zbyt daleko poza wylot nośnika wywołuje komunikat o błędzie. Krawędź początkowa nośnika powinna znajdować się na wysokości wylotu nośnika.

8.	Przystawić nośnik do pozycji rozpoczęcia drukowania i przejść do trybu Online.

Jeśli na ekranie wyświetlona jest ikona , uaktywniona jest funkcja Zapobieganie powstawaniu odpadów. Dotknąć przycisku [ONLINE], aby pozycja nośnika korygowana była automatycznie w momencie przejścia do trybu Online.

Jeśli na ekranie nie jest wyświetlona ikona , funkcja Zapobieganie powstawaniu odpadów jest nieaktywna. Dotknąć przycisku [PODAWAJ], aby nośnik został podany, a następnie dotknąć przycisku [ONLINE].

---
