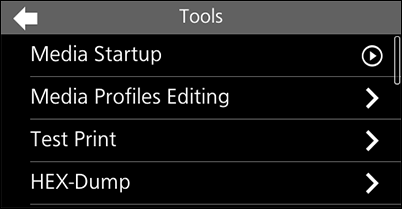

[Narzędzia] Menu

W menu [Narzędzia] dostępne są następujące opcje:

[Uruchomienie mediów]

Ustawienia drukarki odpowiadające danemu rodzajowi nośnika mogą być wprowadzane wsadowo.

Dotknąć przycisku [Uruchomienie mediów] i postępować według instrukcji wprowadzania ustawień wyświetlanych na ekranie. Na ostatnim ekranie dotknąć przycisku [ZASTOSUJ], aby ustawienia zastosowane zostały w produkcie.

Pozycje, które mogą zostać ustawione, są następujące: Wyniki wykonania funkcji Uruchomienie nośnika uwzględnione są w poszczególnych pozycjach ustawienia.

•	[Drukowanie] > [Typ mediów]

•	[Drukowanie] > [Printing Mode]

•	[Drukowanie] > [Prędkość]

•	[Drukowanie] > [Typ czujnika]

•	[Drukowanie] > [Zaczernienie]

•	Opcje ustawienia w menu [Drukowanie] > [Zaawansow.] > [Kalibruj]

•	Opcje ustawienia w menu [Drukowanie] > [Zaawansow.] > [Zapobieganie powstawania odpadów]

• Aby anulować ustawienia, należy nacisnąć przycisk (zasilanie / menu główne) w trakcie wprowadzania ustawień lub dotknąć przycisku [Anuluj] na ostatnim ekranie.

[Edycja profilów mediów]

Ustawienia wydruku można zarejestrować jako profile poszczególnych rodzajów nośników, aby móc je szybko wybierać na ekranie głównym.

Opcje ustawień są następujące:

[Rejestracja profilów mediów]

Zarejestrowanie ustawień drukowania jako profili poszczególnych rodzajów nośników. Możliwe jest zarejestrowanie maksymalnie 5 profili nośników.

Pozycje, które mogą zostać zarejestrowane w profilach nośnika, są następujące:

•	[Drukowanie] > [Typ mediów]

•	[Drukowanie] > [Printing Mode]

•	[Drukowanie] > [Prędkość]

•	[Drukowanie] > [Typ czujnika]

•	[Drukowanie] > [Zaczernienie]

•	Opcje ustawienia w menu [Drukowanie] > [Zaawansow.] > [Kalibruj]

•	Opcje ustawienia w menu [Drukowanie] > [Zaawansow.] > [Zapobieganie powstawania odpadów]

Aby zarejestrować nowy profil, należy dotknąć pozycje wyświetlane jako [Nie zarejestrowano]. Aby edytować zarejestrowany profil nośnika, należy dotknąć przycisku z nazwą tego profilu. Postępować według instrukcji wprowadzania ustawień wyświetlanych na ekranie. Dotknąć przycisku [Rejestruj] na ostatnim ekranie potwierdzenia, aby zarejestrować profil nośnika.

Ikona zarejestrowanego profilu nośnika dodana zostanie do ekranu głównego. Dotknąć ikony, aby ustawienia zastosowane zostały w produkcie.

• Aby anulować ustawienia, należy nacisnąć przycisk (zasilanie / menu główne) w trakcie wprowadzania ustawień lub dotknąć przycisku [Anuluj] na ostatnim ekranie. • Jeśli wartości zawarte w ustawieniach produktu w momencie próby zastosowania profilu nośnika nie mogą zostać zastosowane, wartości te nie zostaną uwzględnione.

[Usuń profile mediów]

Usunięcie zarejestrowanego profilu nośnika.

Dotknąć profilu nośnika, który ma zostać usunięty, a następnie dotknąć przycisku w komunikacie potwierdzenia.

Usunięcie profilu nośnika skutkuje także usunięciem ikony profilu nośnika wyświetlanej na ekranie głównym.

[Test drukarki]

Wykonanie wydruku próbnego.

Opcje ustawień są następujące:

[Fabryczne]

Wykonanie fabrycznego wydruku próbnego.

1.	Skontrolować i ustawić opcje wyszczególnione w menu [Fabryczne].

2.	Dotknąć przycisku , aby uruchomić wydruk próbny. Dotknąć przycisku , aby wstrzymać drukowanie.

Aby zatrzymać wykonywanie wydruku próbnego, najpierw należy wstrzymać drukowanie, a następnie dotknąć przycisku .

　

Opcje ustawień są następujące:

Szerokość etykiety

Wyświetlona zostanie szerokość nośnika potrzebnego do wydruku próbnego.

Szerokość potrzebnego nośnika wynosi 101,6 mm w przypadku opcji [Duży].

Pitch

Ustawienie pozycji drukowania w kierunku pionowym.

Zakres ustawień zależy od rozdzielczości produktu.

Zakres ustawień jest następujący:

Rozdzielczość	Zakres ustawień
203 dpi (1 punkt = 0,125 mm)	od -30 do +30 punktów
305 dpi (1 punkt = 0,083 mm)	od -45 do +45 punktów

Jeśli wartość ustawienia zostanie zmniejszona, pozycja drukowania przesunie się zgodnie z kierunkiem podawania.

Zwiększenie wartości ustawienia spowoduje przesunięcie pozycji drukowania w kierunku przeciwnym do kierunku podawania.

Offset

Ustawienie pozycji odrywania/pozycji cięcia/pozycji zatrzymania dyspensera.

Zakres ustawień zależy od rozdzielczości produktu.

Zakres ustawień jest następujący:

Rozdzielczość	Zakres ustawień
203 dpi (1 punkt = 0,125 mm)	od -30 do +30 punktów
305 dpi (1 punkt = 0,083 mm)	od -45 do +45 punktów

Jeśli wartość ustawienia zostanie zmniejszona, pozycja zatrzymania przesunie się zgodnie z kierunkiem podawania.

Zwiększenie wartości ustawienia spowoduje przesunięcie pozycji zatrzymania w kierunku przeciwnym do kierunku podawania.

Regulacja zaczernienia

Dostrojenie intensywności drukowania wydruku próbnego.

0 to najjaśniej, a 99 to najciemniej.

• Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka]. • Zmiany ustawień tego menu są powiązane i zależą od poszczególnych ustawień wydruku próbnego w menu [Test drukarki]. • Ustawienia w [Pitch], [Offset] i [Regulacja zaczernienia] są powiązane i zależą od ustawień w menu [Drukowanie] > [Zaawansow.] > [Modyfikacje].

[Lista konfiguracji]

Drukowanie ustawień produktu.

1.	Skontrolować i ustawić opcje wyszczególnione w menu [Lista konfiguracji].

2.	Dotknąć przycisku , aby uruchomić wydruk próbny. Dotknąć przycisku , aby wstrzymać drukowanie.

Aby zatrzymać wykonywanie wydruku próbnego, należy wstrzymać drukowanie, a następnie dotknąć przycisku .

　

Opcje ustawień są następujące:

Kategoria

Wybór kategorii do wydruku z listy.

Opcje są następujące:

◦	[Wszystko]

◦	[Informacje]

◦	[Drukowanie]

◦	[Interfejs]

◦	[Aplikacje]

◦

[System]

Szerokość etykiety

Wyświetlona zostanie szerokość nośnika potrzebnego do wydruku próbnego.

Szerokość potrzebnego nośnika wynosi 50,8 mm w przypadku opcji [Mały].

Długość etykiety

Ustawienie długości jednej sztuki nośnika używanej do wydruku próbnego.

Zakres ustawień zależy od rozdzielczości produktu.

Zakres ustawień jest następujący:

Rozdzielczość	Zakres ustawień
203 dpi (1 punkt = 0,125 mm)	od 400 do 1 600 punktów
305 dpi (1 punkt = 0,083 mm)	od 600 do 2 400 punktów

Pitch

Ustawienie pozycji drukowania w kierunku pionowym.

Zakres ustawień zależy od rozdzielczości produktu.

Zakres ustawień jest następujący:

Rozdzielczość	Zakres ustawień
203 dpi (1 punkt = 0,125 mm)	od -30 do +30 punktów
305 dpi (1 punkt = 0,083 mm)	od -45 do +45 punktów

Jeśli wartość ustawienia zostanie zmniejszona, pozycja drukowania przesunie się zgodnie z kierunkiem podawania.

Zwiększenie wartości ustawienia spowoduje przesunięcie pozycji drukowania w kierunku przeciwnym do kierunku podawania.

Offset

Ustawienie pozycji odrywania/pozycji cięcia/pozycji zatrzymania dyspensera.

Zakres ustawień zależy od rozdzielczości produktu.

Zakres ustawień jest następujący:

Rozdzielczość	Zakres ustawień
203 dpi (1 punkt = 0,125 mm)	od -30 do +30 punktów
305 dpi (1 punkt = 0,083 mm)	od -45 do +45 punktów

Jeśli wartość ustawienia zostanie zmniejszona, pozycja zatrzymania przesunie się zgodnie z kierunkiem podawania.

Zwiększenie wartości ustawienia spowoduje przesunięcie pozycji zatrzymania w kierunku przeciwnym do kierunku podawania.

Regulacja zaczernienia

Dostrojenie intensywności drukowania wydruku próbnego.

0 to najjaśniej, a 99 to najciemniej.

• Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka]. • Zmiany ustawień tego menu są powiązane i zależą od poszczególnych ustawień wydruku próbnego w menu [Test drukarki]. • Ustawienia w [Pitch], [Offset] i [Regulacja zaczernienia] są powiązane i zależą od ustawień w menu [Drukowanie] > [Zaawansow.] > [Modyfikacje].

[Konfiguracja QR]

Drukowanie ustawień produktu z kodem QR.

1.	Skontrolować i ustawić opcje wyszczególnione w menu [Konfiguracja QR].

2.	Dotknąć przycisku , aby uruchomić wydruk próbny. Dotknąć przycisku , aby wstrzymać drukowanie.

Aby zatrzymać wykonywanie wydruku próbnego, należy wstrzymać drukowanie, a następnie dotknąć przycisku .

　

Opcje ustawień są następujące:

Kategoria

Wybór kategorii do wydruku z listy.

Opcje są następujące:

◦	[Wszystko]

◦	[Informacje]

◦	[Drukowanie]

◦	[Interfejs]

◦	[Aplikacje]

◦

[System]

Szerokość etykiety

Wyświetlona zostanie szerokość nośnika potrzebnego do wydruku próbnego.

Szerokość potrzebnego nośnika wynosi 50,8 mm w przypadku opcji [Mały].

Długość etykiety

Ustawienie długości jednej sztuki nośnika używanej do wydruku próbnego.

Zakres ustawień zależy od rozdzielczości produktu.

Zakres ustawień jest następujący:

Rozdzielczość	Zakres ustawień
203 dpi (1 punkt = 0,125 mm)	od 400 do 1 600 punktów
305 dpi (1 punkt = 0,083 mm)	od 600 do 2 400 punktów

Pitch

Ustawienie pozycji drukowania w kierunku pionowym.

Zakres ustawień zależy od rozdzielczości produktu.

Zakres ustawień jest następujący:

Rozdzielczość	Zakres ustawień
203 dpi (1 punkt = 0,125 mm)	od -30 do +30 punktów
305 dpi (1 punkt = 0,083 mm)	od -45 do +45 punktów

Jeśli wartość ustawienia zostanie zmniejszona, pozycja drukowania przesunie się zgodnie z kierunkiem podawania.

Zwiększenie wartości ustawienia spowoduje przesunięcie pozycji drukowania w kierunku przeciwnym do kierunku podawania.

Offset

Ustawienie pozycji odrywania/pozycji cięcia/pozycji zatrzymania dyspensera.

Zakres ustawień zależy od rozdzielczości produktu.

Zakres ustawień jest następujący:

Rozdzielczość	Zakres ustawień
203 dpi (1 punkt = 0,125 mm)	od -30 do +30 punktów
305 dpi (1 punkt = 0,083 mm)	od -45 do +45 punktów

Jeśli wartość ustawienia zostanie zmniejszona, pozycja zatrzymania przesunie się zgodnie z kierunkiem podawania.

Zwiększenie wartości ustawienia spowoduje przesunięcie pozycji zatrzymania w kierunku przeciwnym do kierunku podawania.

Regulacja zaczernienia

Dostrojenie intensywności drukowania wydruku próbnego.

0 to najjaśniej, a 99 to najciemniej.

• Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka]. • Zmiany ustawień tego menu są powiązane i zależą od poszczególnych ustawień wydruku próbnego w menu [Test drukarki]. • Ustawienia w [Pitch], [Offset] i [Regulacja zaczernienia] są powiązane i zależą od ustawień w menu [Drukowanie] > [Zaawansow.] > [Modyfikacje].

[Czujnik papieru]

Drukowanie wyników wykrywania poziomu czujnika nośnika.

1.	Skontrolować i ustawić opcje wyszczególnione w menu [Czujnik papieru].

2.	Dotknąć przycisku , aby uruchomić wydruk próbny. Dotknąć przycisku , aby wstrzymać drukowanie.

Aby zatrzymać wykonywanie wydruku próbnego, należy wstrzymać drukowanie, a następnie dotknąć przycisku .

　

Opcje ustawień są następujące:

Szerokość etykiety

Wyświetlona zostanie szerokość nośnika potrzebnego do wydruku próbnego.

Szerokość potrzebnego nośnika wynosi 50,8 mm w przypadku opcji [Mały].

Długość etykiety

Ustawienie długości jednej sztuki nośnika używanej do wydruku próbnego.

Zakres ustawień zależy od rozdzielczości produktu.

Zakres ustawień jest następujący:

Rozdzielczość	Zakres ustawień
203 dpi (1 punkt = 0,125 mm)	od 400 do 1 600 punktów
305 dpi (1 punkt = 0,083 mm)	od 600 do 2 400 punktów

Pitch

Ustawienie pozycji drukowania w kierunku pionowym.

Zakres ustawień zależy od rozdzielczości produktu.

Zakres ustawień jest następujący:

Rozdzielczość	Zakres ustawień
203 dpi (1 punkt = 0,125 mm)	od -30 do +30 punktów
305 dpi (1 punkt = 0,083 mm)	od -45 do +45 punktów

Jeśli wartość ustawienia zostanie zmniejszona, pozycja drukowania przesunie się zgodnie z kierunkiem podawania.

Zwiększenie wartości ustawienia spowoduje przesunięcie pozycji drukowania w kierunku przeciwnym do kierunku podawania.

Offset

Ustawienie pozycji odrywania/pozycji cięcia/pozycji zatrzymania dyspensera.

Zakres ustawień zależy od rozdzielczości produktu.

Zakres ustawień jest następujący:

Rozdzielczość	Zakres ustawień
203 dpi (1 punkt = 0,125 mm)	od -30 do +30 punktów
305 dpi (1 punkt = 0,083 mm)	od -45 do +45 punktów

Jeśli wartość ustawienia zostanie zmniejszona, pozycja zatrzymania przesunie się zgodnie z kierunkiem podawania.

Zwiększenie wartości ustawienia spowoduje przesunięcie pozycji zatrzymania w kierunku przeciwnym do kierunku podawania.

Regulacja zaczernienia

Dostrojenie intensywności drukowania wydruku próbnego.

0 to najjaśniej, a 99 to najciemniej.

• Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka]. • Zmiany ustawień tego menu są powiązane i zależą od poszczególnych ustawień wydruku próbnego w menu [Test drukarki]. • Ustawienia w [Pitch], [Offset] i [Regulacja zaczernienia] są powiązane i zależą od ustawień w menu [Drukowanie] > [Zaawansow.] > [Modyfikacje].

[Adres BD]

Wydrukowanie adresu BD.

1.	Skontrolować i ustawić opcje wyszczególnione w menu [Adres BD].

2.	Dotknąć przycisku , aby uruchomić wydruk próbny. Dotknąć przycisku , aby wstrzymać drukowanie.

Aby zatrzymać wykonywanie wydruku próbnego, należy wstrzymać drukowanie, a następnie dotknąć przycisku .

　

Opcje ustawień są następujące:

Szerokość etykiety

Wyświetlona zostanie szerokość nośnika potrzebnego do wydruku próbnego.

Szerokość potrzebnego nośnika wynosi 101,6 mm w przypadku opcji [Duży].

Pitch

Ustawienie pozycji drukowania w kierunku pionowym.

Zakres ustawień zależy od rozdzielczości produktu.

Zakres ustawień jest następujący:

Rozdzielczość	Zakres ustawień
203 dpi (1 punkt = 0,125 mm)	od -30 do +30 punktów
305 dpi (1 punkt = 0,083 mm)	od -45 do +45 punktów

Jeśli wartość ustawienia zostanie zmniejszona, pozycja drukowania przesunie się zgodnie z kierunkiem podawania.

Zwiększenie wartości ustawienia spowoduje przesunięcie pozycji drukowania w kierunku przeciwnym do kierunku podawania.

Offset

Ustawienie pozycji odrywania/pozycji cięcia/pozycji zatrzymania dyspensera.

Zakres ustawień zależy od rozdzielczości produktu.

Zakres ustawień jest następujący:

Rozdzielczość	Zakres ustawień
203 dpi (1 punkt = 0,125 mm)	od -30 do +30 punktów
305 dpi (1 punkt = 0,083 mm)	od -45 do +45 punktów

Jeśli wartość ustawienia zostanie zmniejszona, pozycja zatrzymania przesunie się zgodnie z kierunkiem podawania.

Zwiększenie wartości ustawienia spowoduje przesunięcie pozycji zatrzymania w kierunku przeciwnym do kierunku podawania.

Regulacja zaczernienia

Dostrojenie intensywności drukowania wydruku próbnego.

0 to najjaśniej, a 99 to najciemniej.

• Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka]. • Zmiany ustawień tego menu są powiązane i zależą od poszczególnych ustawień wydruku próbnego w menu [Test drukarki]. • Ustawienia w [Pitch], [Offset] i [Regulacja zaczernienia] są powiązane i zależą od ustawień w menu [Drukowanie] > [Zaawansow.] > [Modyfikacje].

[HEX-Dump]

Zapisanie danych wydruku w postaci Hex Dump lub zrzutu danych z bufora odbioru w pamięci USB.

Opcje ustawień są następujące:

[Tryb Hex Dump]

Włączenie lub wyłączenie trybu zrzutu danych heksadecymalnych.

Jeśli wybrana zostanie opcja [Tryb Hex Dump], produkt drukował będzie odbierane dane i równocześnie tworzył plik z odebranych danych w folderze „hexdump/”.

Po dezaktywowaniu ustawienia będzie można odczytać plik na wyświetlaczu.

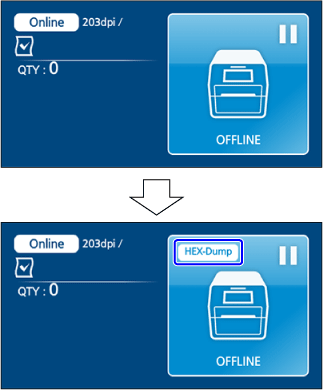

• Jeśli uaktywniona jest opcja [Tryb Hex Dump], na ekranach online i offline wyświetlana będzie ikona [HEX-Dump]. • Maksymalnie można zapisać po 10 plików z danymi odebranymi przez każdy z interfejsów. Zależnie od wielkości pliku liczba plików, które można zapisać, może być mniejsza niż 10. • Nazwy plików utworzonych w folderze „hexdump/” produktu są następujące: BT00xx.bin Dane otrzymane przez interfejs Bluetooth. LAN00xx.bin Dane otrzymane przez interfejs LAN. NFC00xx.bin Dane otrzymane przez interfejs NFC. PIPE00xx.bin Dane otrzymane przez rurę. SCI00xx.bin Dane otrzymane przez interfejs RS-232C. USB00xx.bin Dane otrzymane przez interfejs USB. WIFI00xx.bin Dane otrzymane przez interfejs bezprzewodowej sieci LAN. • Opcja [Tryb Hex Dump] dezaktywowana jest zawsze podczas ponownego uruchomienia produktu.

[Zrzut bufora]

Zapisanie danych z bufora odbioru w produkcie.

Z tej opcji można skorzystać, jeśli dezaktywowane zostało menu [Tryb Hex Dump].

Dotknąć przycisku [START] na ekranie powitalnym, aby zapisać dane w produkcie.

Zapisać dane z bufora odbioru w folderze „buff/” w produkcie.

• Tworzone są osobne pliki danych z bufora odbioru dla każdego rodzaju interfejsu. • Nazwy plików utworzonych w folderze „buff/” produktu są następujące: BT0001.bin Zawartość bufora odbioru dla interfejsu Bluetooth. LAN0001.bin Zawartość bufora odbioru dla interfejsu LAN. NFC0001.bin Zawartość bufora odbioru dla interfejsu NFC. PIPE0001.bin Zawartość bufora odbioru dla rury. SCI0001.bin Zawartość bufora odbioru dla interfejsu RS-232C. USB0001.bin Zawartość bufora odbioru dla interfejsu USB. WIFI0001.bin Zawartość bufora odbioru dla interfejsu bezprzewodowej sieci LAN. • Jeśli opcja [Zrzut bufora] użyta zostanie ponownie, istniejący plik zostanie zastąpiony.

[Pliki logów]

Opcje ustawień są następujące:

[Kopiuj]

Kopiowanie plików dziennika produktu do pamięci USB.

Dostępne pod warunkiem, że do złącza USB (typu A) z tyłu produktu podłączona jest pamięć USB.

• Przed podłączeniem do produktu pamięci USB przeskanować ją w programie antywirusowym. SATO Corporation nie ponosi odpowiedzialności za nieprawidłowe działanie produktu spowodowane dostaniem się do niej wirusa z pamięci USB.

Procedura kopiowania plików dziennika jest następująca:

1.	Dotknąć na liście typ pliku, który ma zostać skopiowany.

◦

buff/

Dane bufora zapisane po wykonaniu funkcji [Zrzut bufora].

◦

hexdump/

Odebrane dane utworzone za pomocą funkcji [Tryb Hex Dump].

2.	Dotknąć pliku, który ma zostać skopiowany. Nazwa wybranego pliku zostanie podświetlona.

3.	Dotknąć przycisku , aby skopiować wybrany plik do pamięci USB.

• Po wybraniu opcji [Tryb Hex Dump] wydrukowanie plików może zająć więcej czasu.

[Usuń]

Usunięcie plików dziennika z produktu.

Procedura usuwania plików dziennika jest następująca:

1.	Dotknąć na liście typu pliku, który ma zostać usunięty.

◦

buff/

Dane bufora zapisane po wykonaniu funkcji [Zrzut bufora].

◦

hexdump/

Odebrane dane utworzone za pomocą funkcji [Tryb Hex Dump].

2.	Dotknąć pliku, który ma zostać usunięty. Nazwa wybranego pliku zostanie podświetlona.

3.	Dotknąć przycisku , aby usunąć wybrany plik.

• Po wybraniu opcji [Tryb Hex Dump] wydrukowanie plików może zająć więcej czasu.

[Drukuj]

Wykonanie wydruku zrzutu heksadecymalnego plików dziennika produktu.

Procedura drukowania plików dziennika jest następująca:

1.	Dotknąć na liście typu plik, który ma zostać wydrukowany.

◦

buff/

Dane bufora zapisane po wykonaniu funkcji [Zrzut bufora].

◦

hexdump/

Odebrane dane utworzone za pomocą funkcji [Tryb Hex Dump].

2.	Dotknąć plik, który ma zostać wydrukowany. Wyświetlony zostanie ekran offline.

3.	Dotknąć przycisku [ONLINE], aby rozpocząć drukowanie.

• Wydrukowanie zawartości pliku może spowodować zużycie dużej ilości nośnika.

• Po wybraniu opcji [Tryb Hex Dump] wydrukowanie plików może zająć więcej czasu.

[Resetuj]

Inicjalizacja ustawień lub danych produktu.

Opcje ustawień są następujące:

[Dane]

Inicjalizacja danych zapisanych w produkcie.

Inicjalizacja danych obejmuje czcionki i pliki graficzne zarejestrowane w produkcie.

Gdy wybrana zostanie opcja [Dane], wyświetlony zostanie ekran z prośbą o potwierdzenie inicjalizacji.

Dotknąć przycisku , aby przeprowadzić inicjalizację. Po zakończeniu inicjalizacji produkt uruchomiony zostanie ponownie.

• Zazwyczaj przeprowadzanie inicjalizacji nie jest potrzebne. Wykonanie go może zmienić warunki drukowania.

[Data & Settings]

Inicjalizacja danych i wartości ustawienia produktu.

Inicjalizacja danych obejmuje czcionki i pliki graficzne zarejestrowane w produkcie.

Wybór elementów ustawień, które zostaną zresetowane.

Opcje są następujące:

Przywróć ustawienia użytkownika

Inicjalizacja danych i wartości ustawień.

Reset użytkownika (-interfejsu)

Inicjalizacja danych i wartości ustawień z wyjątkiem ustawień interfejsu.

Przywróć fabryczne

Inicjalizacja i przywrócenie domyślnych ustawień fabrycznych.

Reset fabryczny (-interfejsu)

Inicjalizacja i przywrócenie domyślnych ustawień fabrycznych z wyjątkiem ustawień interfejsu.

Interfejs

Inicjalizacja danych i wartości ustawień interfejsu.

Drukowanie

Inicjalizacja danych i wartości ustawień z menu [Drukowanie].

Gdy wybrany zostanie zakres inicjalizacji, wyświetlony zostanie ekran z prośbą o potwierdzenie inicjalizacji.

Dotknąć przycisku , aby przeprowadzić inicjalizację.

Po zakończeniu inicjalizacji produkt uruchomiony zostanie ponownie.

[Sprawdzanie]

Wybór elementów ustawień, które zostaną zresetowane.

Opcje są następujące:

Przywróć ustawienia użytkownika

zresetowane zostaną wartości ustawień.

Reset użytkownika (-interfejsu)

Inicjalizacja wartości ustawień z wyjątkiem ustawień interfejsu.

Przywróć fabryczne

Inicjalizacja i przywrócenie domyślnych ustawień fabrycznych.

Reset fabryczny (-interfejsu)

Inicjalizacja i przywrócenie domyślnych ustawień fabrycznych z wyjątkiem ustawień interfejsu.

Interfejs

Inicjalizacja wartości ustawień interfejsu.

Drukowanie

Inicjalizacja wartości ustawień z menu [Drukowanie].

Gdy wybrany zostanie zakres inicjalizacji, wyświetlony zostanie ekran z prośbą o potwierdzenie inicjalizacji.

Dotknąć przycisku , aby przeprowadzić inicjalizację.

Po inicjalizacji uruchomić ponownie produkt.

[Profile]

Zarządzanie własnymi profilami ustawień produktu.

Nazwa bieżącego profilu podana jest w menu [Załaduj] i [Zapisz].

Opcje ustawień są następujące:

[USUŃ]

Usunięcie zarejestrowanego profilu.

Opcja nie jest dostępna, jeśli żaden profil nie jest zarejestrowany.

Procedura jest następująca:

1.	Dotknąć profilu, który ma zostać usunięty.

2.	Dotknąć przycisku w komunikacie.

Nazwa profilu zniknie z listy.

[Załaduj]

Importowanie zarejestrowanego profilu.

Opcja nie jest dostępna, jeśli żaden profil nie jest zarejestrowany.

Procedura jest następująca:

1.	Dotknąć profilu, który ma zostać wczytany.

2.	Dotknąć przycisku w komunikacie.

[Zapisz]

Nadpisanie bieżących ustawień produktu i zapisanie ich w zarejestrowanym profilu.

Opcja nie jest dostępna, jeśli żaden profil nie jest zarejestrowany.

Na ekranie podana jest lista profili zarejestrowanych w pamięci produktu.

Procedura jest następująca:

1.	Dotknąć profilu, który ma zostać zastąpiony.

2.	Dotknąć przycisku w komunikacie.

[Zapisz jako]

Zarejestrowanie bieżących ustawień produktu jako nowego profilu.

Należy wpisać nazwę profilu, jako który mają zostać zarejestrowane ustawienia.

W tym polu można wpisać maksymalnie 32 znaki. Dozwolone są litery (małe i wielkie), cyfry oraz symbole.

Dotknąć przycisku klawiatury ekranowej, aby potwierdzić.

Nazwa nowego profilu wyświetlona zostanie na listach [Zapisz], [Załaduj] i [Rozpocznij z].

[Rozpocznij z]

Wybór profilu, który będzie wczytywany przy uruchomieniu produktu.

Opcja nie jest dostępna, jeśli żaden profil nie jest zarejestrowany.

Procedura jest następująca:

1.	Dotknąć profilu, który będzie wczytywany przy uruchomieniu produktu.

2.	Dotknąć przycisku w komunikacie.

[Serwis]

To są opcje ustawień przeznaczone dla serwisu.

Zastrzeżone do użytku przez autoryzowany serwis SATO.

[Fabryczne]

Są to opcje ustawień przeznaczone do wykorzystania w czasie produkcji.

Zastrzeżone do użytku przez autoryzowany serwis SATO.

[Wi-Fi skanowanie otoczenia]

Przeprowadzenie analizy mocy sygnału dla każdego punktu dostępowego i wyświetlenie lub wydrukowanie rezultatów.

Te informacje widoczne są tylko, jeśli zamontowany jest opcjonalny zestaw bezprzewodowej sieci LAN/Bluetooth.

Opcje są następujące:

PomiarStrPod.

Wyświetlenie mocy sygnału w danym punkcie dostępowym.

PomiarStrDruk

Wydrukowanie mocy sygnału w danym punkcie dostępowym.

[Zainstaluj świadectwa]

Instalowanie certyfikatów wykorzystywanych do uwierzytelniania połączeń w sieci Wi-Fi i HTTPS.

Dostępne pod warunkiem, że do złącza USB (typu A) z tyłu produktu podłączona jest pamięć USB.

• Przed podłączeniem do produktu pamięci USB przeskanować ją w programie antywirusowym. SATO Corporation nie ponosi odpowiedzialności za nieprawidłowe działanie produktu spowodowane dostaniem się do niej wirusa z pamięci USB.

Opcje ustawień są następujące:

HTTPS

Instalowanie certyfikatów HTTPS z pamięci USB.

Wi-Fi Root CA

Instalowanie certyfikatów głównego urzędu certyfikacji Wi-Fi z pamięci USB.

Klient Wi-Fi

Instalowanie certyfikatów klienta Wi-Fi z pamięci USB.

Prywatny klucz Wi-Fi

Instalowanie klucza prywatnego Wi-Fi z pamięci USB.

Plik EAP-FAST PAC

Instalowanie pliku PAC EAP-FAST z pamięci USB.

Procedura instalowania certyfikatów i plików PAC jest następująca:

1.	Zapisać pliki certyfikatu w katalogu głównym pamięci USB.

Obsługiwane rozszerzenia plików są następujące:

◦	.pem, .crt, .cer, .der jako certyfikat głównego urzędu certyfikacji i klienta w formacie PEM lub DER

◦	.pfx i .p12 jako certyfikat klienta w formacie PKCS #12

◦	.prv i .key jako klucze prywatne w formacie PEM / PKCS#8

◦	.pac jako pliki PAC

2.	Włożyć pamięć USB do złącza USB (typu A) z tyłu produktu.

3.	Przejść do menu [Ustawienia] > [Narzędzia] > [Zainstaluj świadectwa].

4.	Dotknąć certyfikatu, który ma zostać zainstalowany. Opisy poszczególnych opcji znajdują się powyżej.

5.	Dotknąć pliku certyfikatu na liście.

[Usuń świadectwa]

Usunięcie certyfikatów służących do uwierzytelniania połączeń w sieci Wi-Fi i HTTPS.

HTTPS

Usunięcie zainstalowanych certyfikatów HTTPS.

Wi-Fi Root CA

Usunięcie zainstalowanych certyfikatów głównego CA Wi-Fi.

Klient Wi-Fi

Usunięcie zainstalowanych certyfikatów klienta Wi-Fi.

Prywatny klucz Wi-Fi

Usunięcie zainstalowanego klucza prywatnego Wi-Fi.

Plik EAP-FAST PAC

Usunięcie zainstalowanego pliku EAP-FAST PAC.

Procedura usuwania certyfikatów i plików PAC jest następująca:

1.	Przejść do menu [Ustawienia] > [Narzędzia] > [Usuń świadectwa].

2.	Dotknąć certyfikatu, który ma zostać usunięty. Opisy poszczególnych opcji znajdują się powyżej.

3.	Dotknąć przycisku w komunikacie.

[Sklonuj]

Kopiowanie bieżących ustawień i zainstalowanych danych produktu do pamięci USB.

Dostępne pod warunkiem, że do złącza USB (typu A) z tyłu produktu podłączona jest pamięć USB.

• Przed podłączeniem do produktu pamięci USB przeskanować ją w programie antywirusowym. SATO Corporation nie ponosi odpowiedzialności za nieprawidłowe działanie produktu spowodowane dostaniem się do niej wirusa z pamięci USB.

Ta funkcja służy do pobierania ustawień istniejącego produktu i instalowania ich w nowym produkcie lub konfigurowania tych samych ustawień w wielu produktach.

Opcje są następujące:

Normalna

Do pamięci USB skopiowane zostaną ustawienia i dane produktu, bez informacji o sieci. Tę opcję należy wybrać, jeśli te same ustawienia produktu mają zostać skonfigurowane w wielu produktach podłączonych do sieci.

Incl. LAN/Wi-Fi

Do pamięci USB skopiowane zostaną ustawienia i dane produktu z informacjami o sieci (bez adresu IP). Tę opcję należy wybrać, jeśli te same ustawienia produktu mają zostać skonfigurowane w wielu produktach podłączonych do tej samej sieci.

Incl. LAN/Wi-Fi/IP

Do pamięci USB skopiowane zostaną ustawienia i dane produktu z informacjami o sieci (w tym adresem IP). Tę opcję należy wybrać, aby pobrać ustawienia produktu, który jest wymieniany, i zainstalować je w nowym produkcie.

• Ustawienia zapisywane są w formacie pliku pkg. Danych tych nie można odczytać ani modyfikować w edytorze tekstu. • Aby ustawienia zastosowane zostały do produktu, należy zapisać plik pkg w folderze głównym pamięci USB, a następnie ta pamięć USB musi zostać włożona do produktu.

[Ustawienie AutoClone]

Funkcja automatycznego klonowania automatycznie zapisuje ustawienia i zainstalowane dane produktu w pamięci USB, ilekroć zmienione zostaną ustawienia. W celu odzyskania zapisanych ustawień i danych należy włożyć pamięć USB do docelowego produktu.

Wykonanie tej funkcji (w celu zapisania ustawień i danych) wymaga użycia złącza USB (typu A) wewnątrz produktu. W celu odzyskania zapisania ustawień i danych należy użyć złącza USB (typu A) z tyłu produktu.

• Pamięć USB powinna mieć pojemność co najmniej 4 GB. • Plik .pkg utworzony podczas działania tej funkcji nie będzie działał, jeśli skopiowany zostanie do innej pamięci USB.

Opcje ustawień są następujące:

[Uaktywnij]

Włączenie lub wyłączenie funkcji automatycznego klonowania.

Ustawienie dostępne jest tylko, gdy w złączu USB produktu zamontowana jest pamięć USB sformatowana przy użyciu menu [Format USB drive].

[Format USB drive]

Formatowanie pamięci USB, która włożona jest do złącza USB (typu A) w produkcie, aby możliwe było użycie funkcji automatycznego klonowania.

Funkcja nie jest dostępna, gdy uaktywniona jest opcja [Ustawienie AutoClone] > [Uaktywnij].

• Przed podłączeniem do produktu pamięci USB przeskanować ją w programie antywirusowym. SATO Corporation nie ponosi odpowiedzialności za nieprawidłowe działanie produktu spowodowane dostaniem się do niej wirusa z pamięci USB. • Formatowanie pamięci USB skutkuje usunięciem wszystkich zapisanych na niej danych. Ewentualne przydatne dane należy wcześniej zapisać w innym miejscu.

[Uruchomienie - przewodnik]

Włączenie lub wyłączenie asystenta konfigurowania.

Jeśli ta funkcja jest włączona, po włączeniu zasilania produktu wyświetlany jest asystent konfigurowania.

---

Related Topics

Czynności w trybie ustawień

Lista wartości domyślnych

Pamięć w produkcie

Wprowadzanie wartości ustawień

Wyłączanie zasilania produktu

[Jednostka]
