Rejestrowanie ustawień drukowania jako profili nośnika (w przypadku korzystania z nośników różnych rodzajów)

W przypadku korzystania z nośników różnych rodzajów można zarejestrować ustawienia drukowania na poszczególnych rodzajach nośników jako profile nośnika. Zarejestrowane profile nośnika można wybierać na ekranie głównym i wprowadzić je w produkcie. W razie wymiany nośnika z łatwością można zmienić ustawienia. Możliwe jest zarejestrowanie maksymalnie 5 profili nośników.

Pozycje, które mogą zostać zarejestrowane w profilach nośnika, są następujące:

•	[Drukowanie] > [Typ mediów]

•	[Drukowanie] > [Printing Mode]

•	[Drukowanie] > [Prędkość]

•	[Drukowanie] > [Typ czujnika]

•	[Drukowanie] > [Zaczernienie]

•	Opcje ustawienia w menu [Drukowanie] > [Zaawansow.] > [Kalibruj]

•	Opcje ustawienia w menu [Drukowanie] > [Zaawansow.] > [Zapobieganie powstawania odpadów]

1.	Dotknąć przycisku [Ustawienia] na ekranie głównym lub ekranie offline.

2.	Wpisać hasło, jeśli jest wymagane.

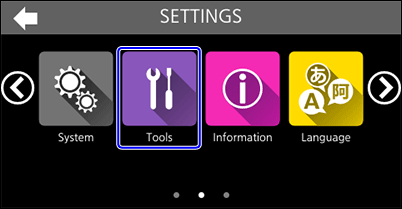

3.	Dotknąć przycisku [Narzędzia].

Ekran można przełączyć, dotykając przycisku / lub przesuwając ekran w lewo lub prawo.

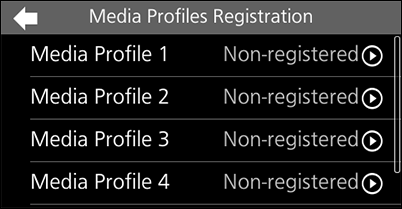

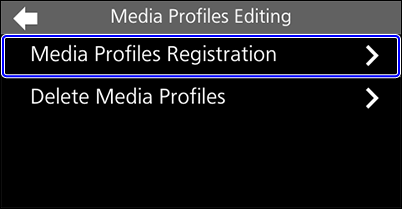

4.	Dotknąć przycisku [Edycja profilów mediów] > [Rejestracja profilów mediów].

5.	Dotknąć pozycje wyświetlane jako [Nie zarejestrowano].

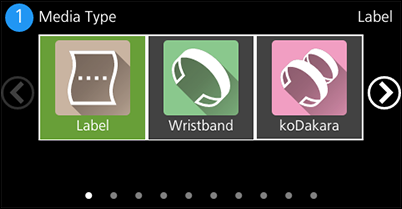

6.	Dotknąć wybranego rodzaju nośnika, a następnie dotknąć przycisku lub przesunąć ekran w lewo.

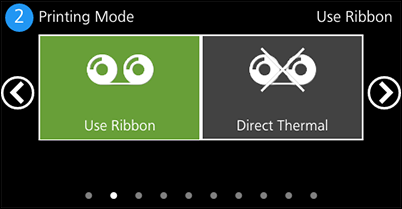

7.	W przypadku zintegrowanego modelu termicznego/termotransferowego dotknąć wybranej metody drukowania, a następnie dotknąć przycisku lub przesunąć ekran w lewo.

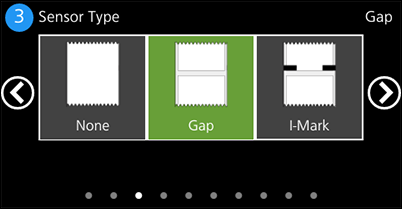

8.	Dotknąć wybranego rodzaju czujnika, a następnie dotknąć przycisku lub przesunąć ekran w lewo.

• Jeśli jako rodzaj nośnika wybrano opcję [Opaska na nadgarstek], można wybrać tylko opcję [Gap] lub [I-Mark]. • Jeśli jako rodzaj nośnika wybrano opcję [koDakara], można wybrać tylko opcję [I-Mark].

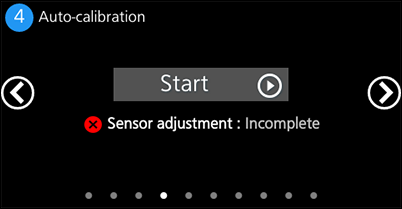

9.	Dotknąć przycisku [Uruchom] i postępować według instrukcji regulacji automatycznego czujnika wyświetlanych na ekranie.

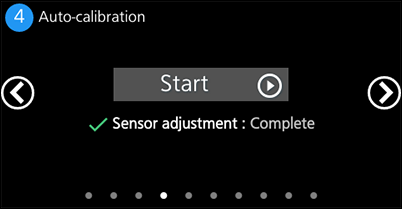

Gdy czujnik zostanie wyregulowany, wartość [Wyregulowanie czujnika] zmieniona zostanie na [Zakończono].

• Jest ona wyświetlana tylko w przypadku wybrania typu czujnika [Gap] lub [I-Mark]. • Wyniki automatycznej kalibracji czujnika odzwierciedlane są w pozycjach ustawień w menu [Drukowanie] > [Zaawansow.] > [Kalibruj]. • Jeśli automatyczna kalibracja czujnika nie zostanie przeprowadzona, zarejestrowane zostaną dotychczas ustawione wartości produktu.

10.	Dotknąć przycisku lub przesunąć ekran w lewo.

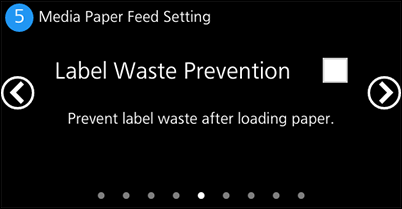

11.	Wybrać, czy funkcja Zapobieganie powstawaniu odpadów ma być aktywna czy nie aktywna, a następnie dotknąć przycisku lub przesunąć ekran w lewo.

• Opcja nie jest wyświetlana, jeśli zamontowany jest opcjonalny moduł dyspensera.

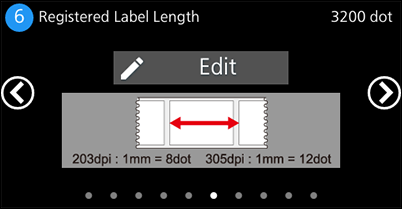

12.	Dotknąć przycisku [Edycja].

Warunkiem poprawnego działania funkcji Zapobieganie powstawaniu odpadów jest zarejestrowanie długości nośnika.

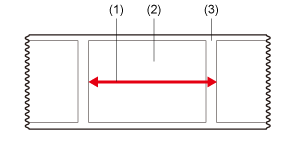

Zarejestrować zakres długości etykiety (z podkładem) pokazany na ilustracji.

(1) Długość etykiety (z podkładem)

(2) Etykieta

(3) Podkład

Obliczyć wartości z następującego wzoru, aby wprowadzić liczbę punktów.

◦	203 dpi: Długość etykiety (mm) x 8

◦	305 dpi: Długość etykiety (mm) x 12

• Opcja nie jest wyświetlana, jeśli zamontowany jest opcjonalny moduł dyspensera. • Opcja ta jest wyświetlana, jeśli jako rodzaj nośnika wybrano [Etykieta], jako typ czujnika wybrano [Gap] lub [I-Mark] oraz uaktywniono funkcję Zapobieganie powstawaniu odpadów. • Jednostki można zmienić na punkty, cale lub mm w menu [System] > [Regionalne] > [Jednostka].

13.	Dotknąć przycisku lub przesunąć ekran w lewo.

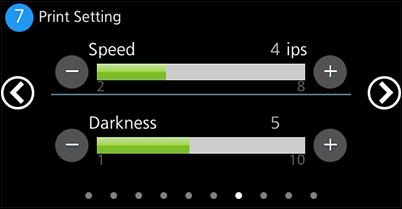

14.	Ustawić prędkość drukowania i intensywność drukowania, a następnie dotknąć przycisku lub przesunąć ekran w lewo.

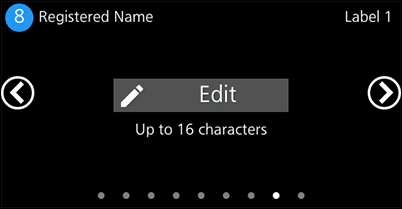

15.	Dotknąć przycisku [Edycja] i edytować nazwę rejestrowanego profilu nośnika.

W tym polu można wpisać od 1 do 16 znaków. Dozwolone są litery (małe i wielkie), cyfry oraz symbole. Jeśli żadne zmiany nie zostaną dokonane, zarejestrowany zostanie jako „Rodzaj nośnika Profil nośnika numer” (przykład: Etykieta 1).

16.	Dotknąć przycisku lub przesunąć ekran w lewo.

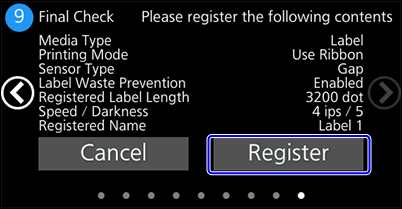

17.	Sprawdzić, czy ustawienia są poprawne, a następnie dotknąć przycisku [Rejestruj].

18.	Dotknąć przycisku , aby zakończyć.

Profil nośnika został zarejestrowany.

• Aby przerwać wprowadzanie ustawień, należy nacisnąć przycisk (zasilanie / menu główne). Dotknąć przycisku w komunikacie, aby potwierdzić, że ustawienia mają zostać odrzucone.

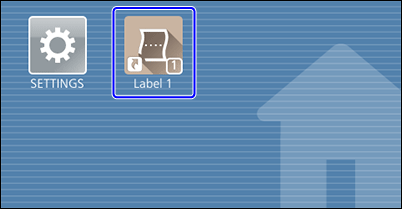

Ikona zarejestrowanego profilu nośnika dodana zostanie do ekranu głównego.

Dotknąć ikony, a następnie dotknąć przycisku w komunikacie potwierdzenia, aby ustawienia zastosowane zostały w produkcie.

• Wartości zawarte we wskazanym profilu nośnika, które nie mogą w danym momencie zostać zastosowane w produkcie, zostaną pominięte.

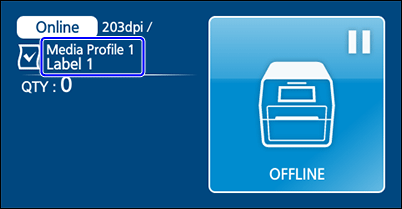

Gdy w produkcie zastosowany zostanie profil nośnika, na ekranie Online/Offline wyświetlona zostanie nazwa zarejestrowanego profilu nośnika.

• Jeśli zmienione zostanie jedno z następujących ustawień, nazwa profilu nośnika przestanie być wyświetlana na ekranie Online/Offline. ◦ Pozycje ustawienia wyświetlane w [Rejestracja profilów mediów] ◦ [Drukowanie] > [Tryb auto] ◦ [Drukowanie] > [Tryb druku] • Aby zmodyfikować zarejestrowany profil nośnika, należy dotknąć pozycji z nazwą profilu na ekranie [Rejestracja profilów mediów], a następnie wprowadzić ustawienia, postępując zgodnie z instrukcjami wyświetlanymi na ekranie. • Jeśli modyfikowany jest zastosowany w danym momencie profil nośnika, nazwa tego profilu przestanie być wyświetlana na ekranie Online/Offline. Aby wyświetlić i zastosować zmodyfikowane ustawienia w produkcie, dotknąć ponownie ikony na ekranie głównym.
