Einsetzen des optionalen Linerless-Moduls

• Das Netzkabel darf nicht mit nassen Händen eingesteckt oder abgezogen werden. Andernfalls besteht die Gefahr eines Stromschlags.

• An der Linerless-Druckwalze und der Transportwalze sind Schutzaufkleber angebracht. Setzen Sie die Walzen erst ein, wenn Sie die Aufkleber abgezogen haben.

1.	Vergewissern Sie sich, dass der Drucker ausgeschaltet ist und ziehen Sie das Netzkabel aus der Steckdose oder entnehmen Sie den optionalen Akku.

2.	Drücken Sie auf die Taste (1), um die obere Abdeckung (2) zu öffnen.

3.	Drücken Sie die beiden Riegel (3) nach hinten, um die Innenabdeckung (4) abzunehmen.

4.	Drehen Sie die Hebel (5) an beiden Seiten der Druckwalze (6) nach vorne und ziehen Sie sie heraus.

5.	Legen Sie die Linerless-Druckwalze (7) ein und drehen Sie die Hebel (8) an beiden Seiten nach hinten.

6.	Kippen Sie die Hebel an beiden Seiten zur Mitte und legen Sie die Transportwalze (9) ein.

7.	Achten Sie darauf, dass die Riegel an beiden Seiten parallel zum Druckerrahmen liegen () und die beiden Walzen im Zahnrad drehen ().

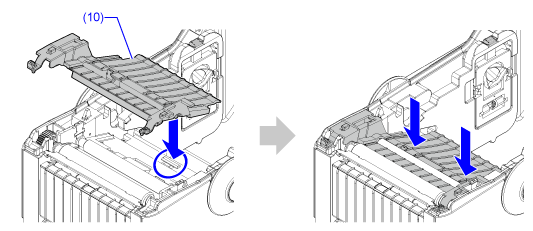

8.	Richten Sie den Riegel an der Rückseite der Innenabdeckung für das Linerless-Modul (10) an der Ausbuchtung aus, setzen Sie die Abdeckung ein und drücken Sie, bis sie hörbar einrastet.

9.	Schließen Sie nun die obere Abdeckung.

Drücken Sie beide Seiten der oberen Abdeckung, bis sie mit einem hörbaren Klick eingerastet ist.

• Passen Sie auf, dass Sie sich beim Schließen der oberen Abdeckung nicht die Finger einklemmen.

Legen Sie den Druckermodus entsprechend der Nutzung fest. Wenn Sie einen Druckmodus manuell auswählen möchten, deaktivieren Sie [Autom. Modus] (Autom. Modus) und wählen Sie den Druckmodus im Einstellungsmodus unter [Druckmodus] (Druckmodus) im Menü [Drucken] (Drucken) aus.

---
