Quand remplacer le support

L'imprimante possède une fonction de détection de fin de papier qui détecte la fin du rouleau d'étiquettes.

Lorsque l'imprimante détecte une fin de papier, une icône et un message de l'erreur s'affichent dans l'écran de l'imprimante.

Les conditions de déclenchement d'une erreur de fin de papier varient selon le fonctionnement de l'imprimante.

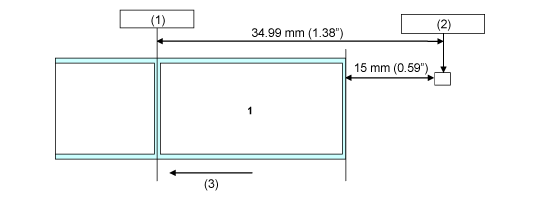

Conditions de déclenchement d'une erreur de fin de papier pendant l'avance

Une erreur de fin de papier se produit lors de l'avance du papier quand le capteur de fin de papier détecte qu'il n'y a plus de papier, et ce pendant 15 mm d'avance continue.

(1) Position de la tête d'impression

(2) Capteur de fin de papier : cellule de détection de marque noire/d'échenillage

Sélectionnez [Impression] > [Avancé] > [Fin de papier] (Impression - Avancée - Fin de papier) ou spécifiez par commande.

(3) Sens d'avance du support

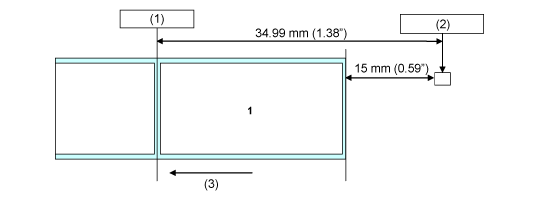

Conditions de détection de fin de papier pendant l'impression

1.	Le capteur de fin de papier détecte l'absence de papier à la position atteinte après 15 mm d'avance.

2.	Si la longueur de l'impression restante est inférieure à la distance entre la position de la tête d'impression et le capteur de fin de papier - 15 mm, une erreur de fin de papier est générée après la fin de l'impression de 1 étiquette.

Si la longueur de l'impression restante est supérieure à la distance entre la position de la tête d'impression et le capteur de fin de papier - 15 mm, une erreur de fin de papier est générée juste après la détection de fin de papier et l'imprimante réimprimera l'étiquette après l'annulation de l'erreur de fin de papier.

(1) Position de la tête d'impression

(2) Capteur de fin de papier : cellule de détection de marque noire/d'échenillage

Sélectionnez [Impression] > [Avancé] > [Fin de papier] (Impression - Avancée - Fin de papier) ou spécifiez par commande.

(3) Sens d'avance du support

Si une erreur de fin de papier est détectée en cours d'impression, l'action de l'imprimante varie en fonction des longueurs d'impression et de support restantes au moment de la détection de l'erreur.

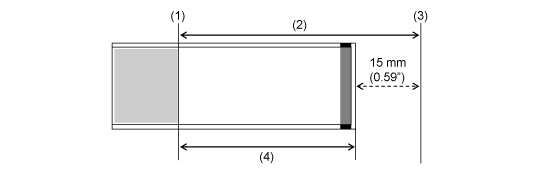

La longueur de support restante peut être calculée comme suit :

Longueur de support restante = distance entre la position de la tête d'impression et le capteur de fin de papier -15 mm

(1) Position de la tête d'impression

(2) Distance entre la position de la tête d'impression et le capteur de fin de papier

(3) Capteur de fin de papier

(4) Longueur de support restante

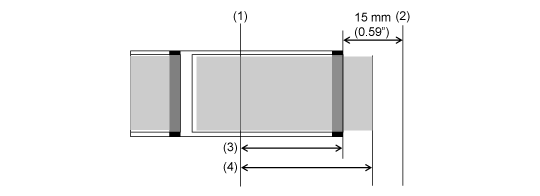

•	Lorsque la longueur d'impression restante est supérieure à la longueur de support restante

Si la longueur de l'impression restante est supérieure à la longueur de support restante lors de la détection d'une erreur de fin de papier, l'imprimante ne peut pas achever la tâche d'impression. L'impression s'arrête immédiatement et une erreur de fin de papier est générée.

(1) Position de la tête d'impression

(2) Capteur de fin de papier

(3) Longueur de support restante

(4) Longueur d'impression restante

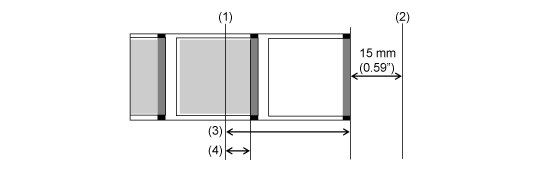

•	Lorsque la longueur d'impression restante est inférieure à la longueur de support restante

Si la longueur de l'impression restante est inférieure à la longueur de support restante, l'imprimante termine la tâche d'impression avant de générer l'erreur de fin de papier.

(1) Position de la tête d'impression

(2) Capteur de fin de papier

(3) Longueur de support restante

(4) Longueur d'impression restante

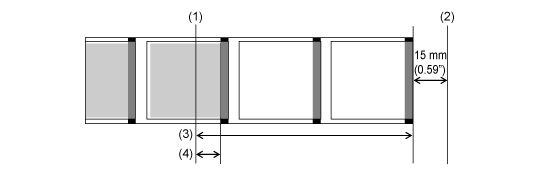

S'il reste plusieurs étiquettes entre la tête d'impression et le capteur de fin de papier au moment de la détection d'une erreur de fin de papier, l'erreur de fin de papier est uniquement générée après que l'impression de l'étiquette en cours est terminée.

(1) Position de la tête d'impression

(2) Capteur de fin de papier

(3) Longueur de support restante

(4) Longueur d'impression restante

---
