Identificazione delle parti

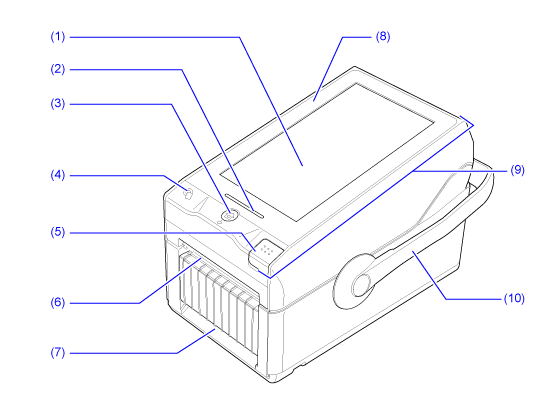

Vista frontale

(1) LCD/Touch-screen

(2) Indicatore LED

(3) Pulsante / (Standby/Home)

Per accendere la stampante, premere il pulsante /(Standby/Home) finché il LED non si accende con luce blu.

Premere il pulsante / (Standby/Home) quando la stampante è accesa per passare alla schermata Home. (La schermata Home non viene visualizzata quando sulla stampante restano dei lavori di stampa).

Per spegnere la stampante, tenere premuto il pulsante / (Standby/Home) per più di due secondi e seguire le istruzioni a video.

(4) Antenna NFC integrata

(5) Pulsante di apertura del coperchio

(6) Uscita del materiale di stampa

(7) Uscita del liner

(8) Coperchio superiore

(9) Pannello operatore

(10) Maniglia

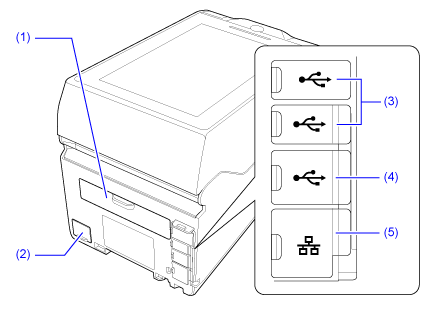

Vista posteriore

(1) Sportello di caricamento del materiale di stampa (per materiale in modulo continuo)

(2) Spina di alimentazione CC

Prima della connessione, assicurarsi che la tensione CA della propria regione sia compresa tra 100 - 240 VCA, 50 - 60 Hz.

(3) Connettore USB (tipo A)

Consente la memorizzazione delle informazioni sulle impostazioni della stampante su supporto USB.

È inoltre possibile collegare altri dispositivi, ad esempio uno scanner di codici a barre o una tastiera.

• Assicurarsi di eseguire un controllo antivirus del supporto USB prima di collegarla alla stampante. SATO Corporation non può essere ritenuta responsabile per eventuali malfunzionamenti della stampante dovuti a virus diffusi tramite supporti USB.

(4) Connettore USB (tipo B)

Per collegare la stampante al computer con l’interfaccia USB.

(5) Connettore LAN (solo modello USB+LAN)

Per collegare la stampante alla rete con l’interfaccia LAN.

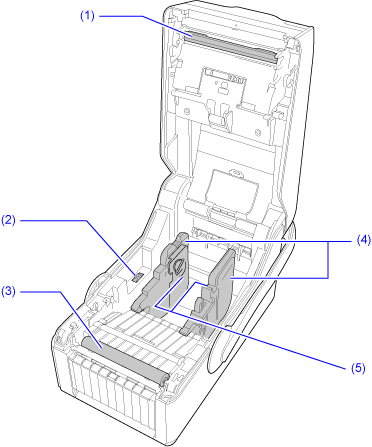

Vista interna

(1) Testina di stampa (consumabili)

Crea un'immagine sul materiale di stampa. Pulire regolarmente la testina di stampa.

(2) Connettore USB (tipo A)

Consente la memorizzazione delle informazioni sulle impostazioni della stampante su supporto USB.

• Assicurarsi di eseguire un controllo antivirus del supporto USB prima di collegarla alla stampante. SATO Corporation non può essere ritenuta responsabile per eventuali malfunzionamenti della stampante dovuti a virus diffusi tramite supporti USB.

• La dimensione del supporto USB collegabile alla stampante è la seguente. ◦ Lunghezza: meno di 37 mm (1,46") (esclusa la parte metallica del connettore) ◦ Larghezza: inferiore a 20 mm (0,79") ◦ Spessore: inferiore a 8 mm (0,31")

(3) Rullo di stampa (consumabili)

(4) Guida per rotolo supporti

(5) Aletta

---
