Conservazione dell'adattatore CA nel kit supporto

Guarda il video qui (non richiede audio).

• Non collegare né scollegare il cavo di alimentazione con le mani bagnate. In caso contrario, sussiste il rischio di folgorazione.

　

Per la procedura, guarda il video qui sotto.

1.	Sollevare il coperchio inferiore del kit supporto (1) tenendo premute le linguette verso il centro, quindi estrarlo.

2.	Prendere il riavvolgicavo (2) dal kit supporto.

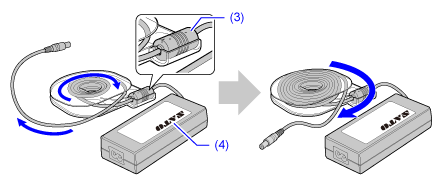

3.	Fissare il nucleo di ferrite (3) dell'adattatore CA e avvolgere il cavo dell'adattatore CA nel riavvolgicavo.

Avvolgere il cavo saldamente, nella direzione delle frecce incise sul riavvolgicavo, senza lasciare spazio tra le spire.

Posizionare l'adattatore CA rivolto verso il logo SATO (4) verso l'alto.

• Quando si riavvolge il cavo dell'adattatore CA nel riavvolgicavo, prendere nota di quanto segue. ◦ (A) Non piegare il cavo con forza vicino alla spina dell'alimentazione CC. Ciò potrebbe danneggiare il cavo. ◦ (B) Evitare di passare il cavo sopra il nucleo di ferrite e non farlo uscire dal riavvolgicavo. Se si chiude il coperchio con forza, il cavo potrebbe rompersi se rimane stretto tra il coperchio e il corpo. ◦ (C) Non avvolgere il cavo lasciando spire lente. Assicurarsi che l'intero cavo sia avvolto nell'apposito riavvolgitore.

4.	Conservare l'adattatore CA (5) e il riavvolgicavo (2) con il relativo cavo avvolto nel kit supporto.

Conservare il nucleo di ferrite (3) nella parte superiore destra dell'adattatore CA.

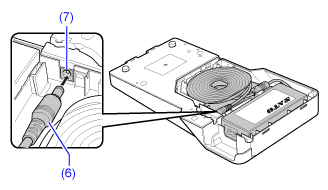

5.	Collegare la spina della presa CC (6) al jack di ingresso CC (7) del kit supporto.

6.	Inserire il coperchio e collegare il cavo di alimentazione.

a.	Inserire il coperchio rimosso al punto 1 () e premere le linguette verso il basso per fissarlo in posizione ().

b.	Accertarsi che il coperchio sia correttamente chiuso. Collegare il cavo di alimentazione al kit supporto con la spina CA (8) e alla presa a muro con la spina di alimentazione (9).

• La forma del connettore di alimentazione varia a seconda della regione in cui è avvenuto l'acquisto. • Se il cavo è bloccato tra il coperchio e l'unità principale e il coperchio non può essere chiuso correttamente, ripetere i passaggi dal punto 3.
