Installazione del kit per montaggio a parete

• Non collegare né scollegare il cavo di alimentazione con le mani bagnate. In caso contrario, sussiste il rischio di folgorazione.

• Maneggiare con cura il kit di montaggio a parete, facendo attenzione a non ferirsi con i bordi taglienti. • Quando si installa la stampante sul kit di montaggio a parete, prestare attenzione a non schiacciarsi le dita. • Quando si installa la stampante sul kit di montaggio, tenere la stampante con entrambe le mani. In caso contrario, sussiste il rischio di lesioni causate dalla caduta della stampante.

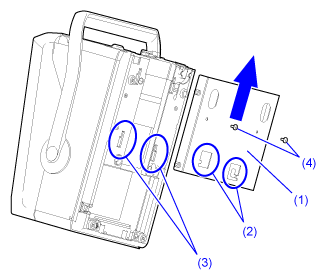

1.	Collegare la piastra di giunzione alla stampante.

a.	Capovolgere la stampante su una superficie in piano e pulita.

b.	Inserire i ganci (2) sulla piastra di giunzione (1) nelle fessure apposite (3) sulla stampante.

c.	Fare scorrere la piastra di giunzione nella direzione della freccia mostrata in figura.

d.	Fissare la piastra di giunzione con le viti in dotazione (4).

2.	Fissare la staffa di montaggio alla parete.

a.	Fissare i quattro fori di fissaggio (6) della staffa (5) alla parete utilizzando le viti preparate.

b.	Assicurarsi che la staffa di montaggio sia completamente fissata e bloccata alla parete.

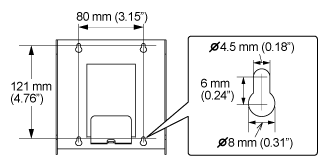

• Le dimensioni dei fori di fissaggio della staffa sono le seguenti:

3.	Collegare l'adattatore CA alla staffa di montaggio.

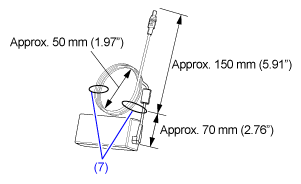

a.	Avvolgere il cavo dell'adattatore CA in un cerchio con un diametro di circa 50 mm.

b.	Lasciare una lunghezza residua non avvolta del cavo dell'adattatore CA di circa 150 mm.

c.	Fissare il cavo in due punti (7) con fermacavi piatti.

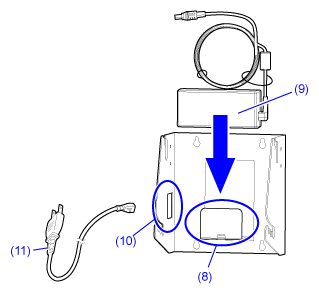

d.	Posizionare l'adattatore CA (9) sul relativo supporto (8).

e.	Inserire il cavo CA (11) tramite l'apertura (10) e collegarlo all'adattatore CA.

• Se necessario, utilizzare il fermacavo per il cavo dell'adattatore CA.

4.	Caricare il materiale di stampa nella stampante.

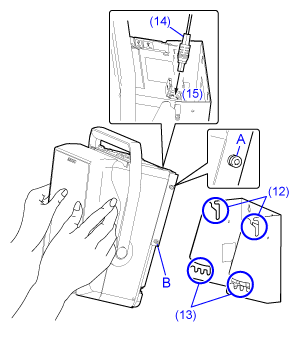

5.	Installare la stampante sulla staffa di montaggio.

a.	Posizionare le sporgenze A su entrambi i lati della piastra di giunzione nelle guide (12) della staffa di montaggio.

b.	Posizionare le sporgenze B su entrambi i lati della piastra di giunzione nei punti inclinati di regolazione (13) della staffa di montaggio.

c.	Inserire il cavo dell'adattatore CA (14) nel connettore di alimentazione CC (15) della stampante.

6.	Verificare l'inclinazione della stampante.

a.	Inserire le sporgenze B su entrambi i lati della piastra di giunzione nei punti inclinati di regolazione (13) della staffa di montaggio.

b.	Accendere la stampante.

c.	Spostare le sporgenze B e regolare l'inclinazione nella posizione più adatta per l'uso.

---
