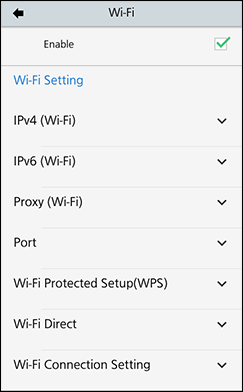

[Wi-Fi] Menu

Viene visualizzato solo quando si è installato il kit wireless LAN/Bluetooth opzionale.

• Dopo aver eseguito le impostazioni, toccare o premere il pulsante / (Standby/Home). Viene visualizzato un messaggio che chiede di salvare le impostazioni. Toccare sul messaggio per rendere effettive le nuove impostazioni. Toccare per annullare le nuove impostazioni e tornare alle impostazioni precedenti.

• [Impostazione Wi-Fi] non viene visualizzato se il menu [Abilita] è disabilitato. • Se l'opzione [Wi-Fi Direct] è attiva, [IPv6 (Wi-Fi)] non viene visualizzata a video.

Le seguenti impostazioni sono disponibili nel menu [Wi-Fi].

[Abilita]

Abilita o disabilita la connessione Wi-Fi.

[Impostazione Wi-Fi]

Imposta la wireless LAN.

Le opzioni disponibili sono le seguenti:

[IPv4 (Wi-Fi)]

Configura IPv4 per Wi-Fi.

• Dopo aver eseguito le impostazioni, toccare o premere il pulsante / (Standby/Home). Viene visualizzato un messaggio che chiede di salvare le impostazioni. Toccare sul messaggio per rendere effettive le nuove impostazioni. Toccare per annullare le nuove impostazioni e tornare alle impostazioni precedenti. • In caso di errore nelle informazioni immesse, viene visualizzato un messaggio che chiede se si desidera annullare le modifiche. Toccare sul messaggio per annullare le modifiche. Toccare per chiudere la finestra.

• Se l'opzione [Wi-Fi Direct] è attiva, [Modalità], [DHCP] e [DNS] non vengono visualizzate. Non è inoltre possibile modificare [Indirizzo IP], [Netmask] o [Gateway] se [DHCP] o [Wi-Fi Direct] è attivo. [DNS] non può essere modificato se [Modalità] è [DHCP].

Le opzioni disponibili sono le seguenti:

[Modalità]

Seleziona il metodo di assegnazione dell'indirizzo IP.

Le opzioni sono le seguenti:

DHCP

Recupera automaticamente l'indirizzo IP, il gateway e la maschera di sottorete dal server DHCP.

Statico

Imposta manualmente l'indirizzo IP, il gateway e la maschera di sottorete.

[DHCP]

Aggiorna la durata lease e recupera di nuovo l'indirizzo IP dal server DHCP.

Viene visualizzato solo se è stato selezionato [DHCP] nel menu [Modalità].

[Indirizzo IP]

Imposta e controlla l'indirizzo IP.

Se è stato selezionato [DHCP] nel menu [Modalità], la schermata mostra l'indirizzo IP ricevuto dal server DHCP.

Se è stato selezionato [Statico] nel menu [Modalità], impostare l'indirizzo IP.

L'intervallo di impostazione è il seguente:

da 000.000.000.000 a 255.255.255.255

[Netmask]

Imposta e controlla l'indirizzo della maschera di sottorete.

Se è stato selezionato [DHCP] nel menu [Modalità], la schermata mostra l'indirizzo della maschera di sottorete ricevuto dal server DHCP.

Se è stato selezionato [Statico] nel menu [Modalità], impostare l'indirizzo della maschera di sottorete.

È possibile impostare ciclicamente ogni gruppo di indirizzi, scegliendo tra 0, 128, 192, 224, 240, 248, 252, 254 e 255.

L'intervallo di impostazione è il seguente:

da 128.000.000.000 a 255.255.255.254

[Gateway]

Imposta e controlla l'indirizzo del gateway predefinito.

Se è stato selezionato [DHCP] nel menu [Modalità], la schermata mostra l'indirizzo del gateway ricevuto dal server DHCP.

Se è stato selezionato [Statico] nel menu [Modalità], impostare l'indirizzo del gateway predefinito.

L'intervallo di impostazione è il seguente:

da 000.000.000.000 a 255.255.255.255

• L'indirizzo del gateway impostato qui è condiviso con le impostazioni in [Interfaccia] > [Rete] > [Impostazioni] > [LAN] > [IPv4 (LAN)].

[DNS]

Se è stato selezionato [Statico] nel menu [Modalità], impostare e selezionare gli indirizzi dei server DNS.

L'intervallo di impostazione è il seguente:

da 000.000.000.000 a 255.255.255.255

• È possibile registrare per il server DNS fino a tre indirizzi IP. Toccare per aggiungere indirizzi IP diversi. • Gli indirizzi del server DNS impostati qui sono condivisi con le impostazioni in [Interfaccia] > [Rete] > [Impostazioni] > [LAN] > [IPv4 (LAN)].

[IPv6 (Wi-Fi)]

Configura IPv6 per Wi-Fi.

• Dopo aver eseguito le impostazioni, toccare o premere il pulsante / (Standby/Home). Viene visualizzato un messaggio che chiede di salvare le impostazioni. Toccare sul messaggio per rendere effettive le nuove impostazioni. Toccare per annullare le nuove impostazioni e tornare alle impostazioni precedenti. • In caso di errore nelle informazioni immesse, viene visualizzato un messaggio che chiede se si desidera annullare le modifiche. Toccare sul messaggio per annullare le modifiche. Toccare per chiudere la finestra.

• Se l'opzione [Wi-Fi Direct] è attiva, questo menu [IPv6 (Wi-Fi)] non viene visualizzato. Inoltre, non è possibile modificare [Indirizzo IP], [Lung. prefisso], [Gateway] o [DNS] se l'opzione [Modalità] è diversa da [Statico].

Le opzioni disponibili sono le seguenti:

[Modalità]

Seleziona il metodo di assegnazione dell'indirizzo IP o disabilita IPv6.

Le opzioni sono le seguenti:

Disable

Disabilita IPv6.

Auto

Genera automaticamente l'indirizzo IP e il gateway (modalità stateless).

DHCP

Ottiene automaticamente l'indirizzo IP e il gateway dal server DHCP (modalità stateful).

Statico

Imposta manualmente l'indirizzo IP, il gateway e la lunghezza del prefisso.

[DHCP]

Aggiorna la durata lease e recupera di nuovo l'indirizzo IP dal server DHCP.

Viene visualizzato solo se è stato selezionato [DHCP] nel menu [Modalità].

[Indirizzo IP]

Imposta e controlla l'indirizzo IP.

Se è stato selezionato [DHCP] nel menu [Modalità], la schermata mostra l'indirizzo IP ricevuto dal server DHCP.

Se è stato selezionato [Statico] nel menu [Modalità], impostare l'indirizzo IP.

L'intervallo di impostazione è il seguente:

da 0:0:0:0:0:0:0:1 a ffff:ffff:ffff:ffff:ffff:ffff:ffff:ffff

[Lung. prefisso]

Se è stato selezionato [Statico] nel menu [Modalità], impostare il prefisso.

L'intervallo consentito va da 1 a 128.

[Gateway]

Imposta e controlla l'indirizzo del gateway predefinito.

Se è stato selezionato [DHCP] nel menu [Modalità], la schermata mostra l'indirizzo del gateway ricevuto dal server DHCP.

Se è stato selezionato [Statico] nel menu [Modalità], impostare l'indirizzo del gateway predefinito.

L'intervallo di impostazione è il seguente:

da 0:0:0:0:0:0:0:0 a ffff:ffff:ffff:ffff:ffff:ffff:ffff:ffff

• L'indirizzo del gateway impostato qui è condiviso con le impostazioni in [Interfaccia] > [Rete] > [Impostazioni] > [LAN] > [IPv6 (LAN)].

[DNS]

Se è stato selezionato [Statico] nel menu [Modalità], impostare l'indirizzo primario del server DNS.

L'intervallo di impostazione è il seguente:

da 0:0:0:0:0:0:0:0 a ffff:ffff:ffff:ffff:ffff:ffff:ffff:ffff

• Per IPv6 è possibile registrare un solo indirizzo IP per il server DNS. • L'indirizzo del server DNS impostato qui è condiviso con le impostazioni in [Interfaccia] > [Rete] > [Impostazioni] > [LAN] > [IPv6 (LAN)].

[Proxy (Wi-Fi)]

Configura il proxy per Wi-Fi.

Le opzioni disponibili sono le seguenti:

[Abilitato]

Abilita o disabilita l'utilizzo del proxy.

• Per abilitare il proxy, è necessario che [SFTP/SCP Server] sia impostato e che [Escludi] contenga almeno 127.0.0.1 e il localhost.

[SFTP/SCP Server]

Imposta il nome o l'indirizzo IP del server proxy.

Esempio: http://192.168.1.11:3128

• Il server deve essere impostato con un nome o un indirizzo IP e numero di porta validi. • Tenere premuto "." per immettere i due punti (:).

[Escludi]

Imposta i nomi, gli indirizzi IP o i domini per l'esclusione del proxy.

• L'opzione Exclude (Escludi) deve contenere almeno 127.0.0.1 e il localhost.

[porta]

Imposta il numero della porta TCP/IP.

Ruoli di Porta1 a Porta3

Nella funzione Socket Server di TCP/IP, è possibile utilizzare uno dei seguenti metodi di connessione.

Le porte da utilizzare e i rispettivi ruoli variano in funzione del metodo di connessione e del protocollo di comunicazione.

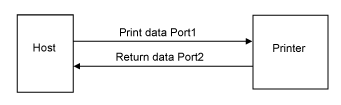

Connessione a due porte

Porta1 viene utilizzata per la ricezione dei dati di stampa e Porta2 viene utilizzata per inviare lo stato della stampante.

La connessione a due porte è disponibile se il protocollo di comunicazione è Status4.

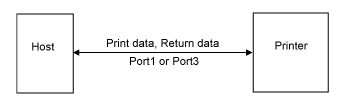

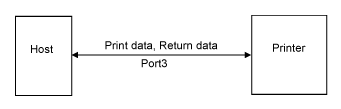

Connessione a una porta

La connessione a una porta viene utilizzata sia per la ricezione dei dati di stampa che per inviare lo stato della stampante.

Se il protocollo di comunicazione è Status4, viene utilizzata Porta3.

Se il protocollo di comunicazione è Status3 o Status5, viene utilizzata Porta1 o Porta3.

Le opzioni disponibili sono le seguenti:

[Porta1]

Imposta il numero della Porta1.

Per la connessione a due porte di Status4, questa porta viene utilizzata per la ricezione dei dati di stampa. Per la connessione a una porta di Status3/Status5, questa porta viene utilizzata sia per la ricezione dei dati di stampa che per inviare lo stato della stampante.

L'intervallo consentito va da 1 a 65535.

• Ogni porta (1, 2 e 3) deve essere impostata su valori diversi.

[Porta2]

Imposta il numero della Porta2.

Per la connessione a due porte di Status4, questa porta viene utilizzata per inviare lo stato della stampante.

L'intervallo consentito va da 1 a 65535.

• Ogni porta (1, 2 e 3) deve essere impostata su valori diversi.

• Questa impostazione è disabilitata se la modalità AEP è abilitata.

[Porta3]

Imposta il numero della Porta3.

Per la connessione a una porta di Status3/Status4/Status5, questa porta viene utilizzata sia per la ricezione dei dati di stampa che per inviare lo stato della stampante.

L'intervallo consentito va da 1 a 65535.

• Ogni porta (1, 2 e 3) deve essere impostata su valori diversi.

• È possibile modificare il formato dello stato inviato di Porta3 nello stato legacy abilitando [Stato precedente Porta 9100].

[Controllo flusso]

Imposta il protocollo di comunicazione.

Le opzioni sono le seguenti:

•

[STATUS4]

•	[Status4 ENQ]

•

[STATUS3]

•

[STATUS5]

•

[NESSUNO]

[Connessioni multiple]

Consente di definire se permettere l'accodamento per la connessione nel caso in cui più host o applicazioni inviino richieste di connessione alla stampante.

Durante la connessione con un host o un'applicazione, la stampante può ricevere richieste di connessione da altri host o applicazioni. Le richieste di connessione successive vengono messe in attesa ed elaborate in ordine di ricezione al termine della prima connessione.

Durante la connessione con un host o un'applicazione, la stampante non può ricevere richieste di connessione da altri host o applicazioni.

• Se si è abilitata l'impostazione, assicurarsi di utilizzare la connessione a una porta per Status3, Status4 e Status5. L'uso di connessioni a due porte per Status4 non è garantito.

[Stato precedente Porta 9100]

Consente di definire se modificare il formato dello stato inviato di Porta3 nello stato legacy.

Non viene visualizzato se si è selezionato [NESSUNO] nel menu [Controllo flusso].

Allo stato legacy, il formato dello stato inviato di Porta3 diventa il seguente:

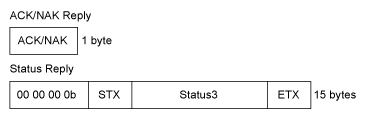

Status3

Modo	Formato dati
Normale ([Stato precedente Porta 9100] è disabilitata)
Stato legacy ([Stato precedente Porta 9100] è abilitata)

Status4

Modo	Formato dati

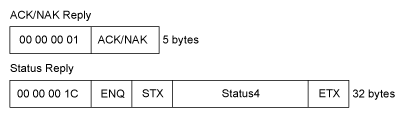

Normale ([Stato precedente Porta 9100] è disabilitata)

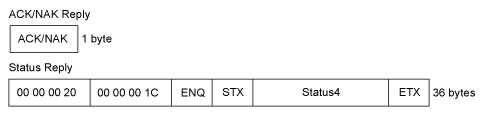

Stato legacy ([Stato precedente Porta 9100] è abilitata)

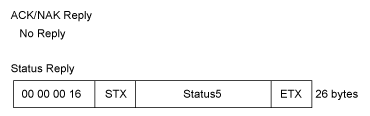

Status5

Modo	Formato dati
Normale ([Stato precedente Porta 9100] è disabilitata)
Stato legacy ([Stato precedente Porta 9100] è abilitata)

[BCC]

Abilita o disabilita la funzione BCC Check (Controllo BCC).

Viene visualizzato solo se è stato selezionato [STATUS5] nel menu [Controllo flusso].

[Ritardo risposta ENQ]

Impostare il periodo di ritardo per la risposta con lo stato alla richiesta di stato ENQ.

Disponibile solo se si è selezionato [STATUS3], [Status4 ENQ], [STATUS5] o [NESSUNO] nel menu [Controllo flusso].

L'intervallo di impostazione va da 0 a 9999 ms.

• Normalmente, mantenere questa impostazione al valore iniziale.

[Ciclo risposta]

Consente di impostare l'intervallo per la risposta di stato ciclica.

Disponibile solo se si è selezionato [STATUS4] nel menu [Controllo flusso].

L'intervallo di impostazione va da 100 a 999 ms.

[Wi-Fi Protected Setup(WPS)]

Imposta la connessione LAN wireless utilizzando il metodo a pulsante o il metodo con codice PIN.

• Per dettagli sul funzionamento, consultare il manuale del punto di accesso. • Non disponibile se l'opzione [Wi-Fi Direct] è attiva.

Le opzioni disponibili sono le seguenti:

[Pulsante (PBC)]

Imposta la connessione LAN wireless utilizzando il metodo a pulsante.

1.	Toccare [Pulsante (PBC)] nel menu [Wi-Fi Protected Setup(WPS)].

2.	Quando viene visualizzato [Scanning...] nella schermata, premere il pulsante WPS sul punto di accesso del dispositivo LAN wireless.

3.	Una volta stabilita la connessione al punto di accesso, viene visualizzato [Successfully configured.] sullo schermo.

[PIN]

Imposta la connessione LAN wireless utilizzando il metodo con codice PIN.

1.	Toccare [PIN] nel menu [Wi-Fi Protected Setup(WPS)].

2.	Quando [Scanning...] viene visualizzato nella schermata, impostare il codice PIN mostrato nella schermata nel punto di accesso del dispositivo LAN wireless o nel computer.

3.	Una volta stabilita la connessione al punto di accesso, viene visualizzato [Successfully configured.] sullo schermo.

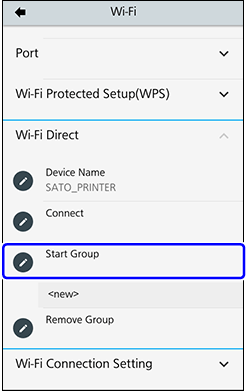

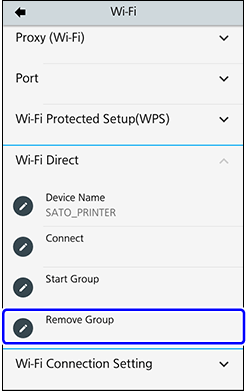

[Wi-Fi Direct]

Imposta la funzione Wi-Fi Direct.

La funzione Wi-Fi Direct è abilitata se si è selezionato solo [Infrastruttura] nel menu [Impostazione connessione Wi-Fi] > [Mod.]. Se sono state modificate le impostazioni da [Ad-hoc] a [Infrastruttura] nel menu [Impostazione connessione Wi-Fi] > [Mod.], riavviare la stampante prima di impostare la funzione Wi-Fi Direct.

　

La procedura di impostazione è la seguente:

1.	Impostare il nome dispositivo della stampante con [Nome dispositivo]. È possibile inserire i caratteri da 1 a 16. Possono essere utilizzati lettere dell'alfabeto (maiuscole e minuscole), numeri e simboli.

2.	Selezionare [Connetti] per ricercare e visualizzare i nomi dei dispositivi collegabili o per accettare richieste di connessione quando la stampante è impostata su GO (Group Owner). Toccare il nome del dispositivo che si desidera collegare.

3.	Selezionare [Avvia gruppo] se si desidera avviare un nuovo gruppo persistente o selezionare un gruppo dall'elenco.

4.	Selezionare [Rimuovi gruppo] per rimuovere il gruppo persistente al passo 3.

5.	Completare la connessione secondo il display sulla stampante o il dispositivo a cui si desidera connettersi.

6.	Selezionare [Disconnetti] se si desidera interrompere la connessione.

• È possibile connettersi a un massimo di 10 dispositivi. • Se Wi-Fi Direct è attivo, [Nome dispositivo] non può essere modificato. • [Avvia gruppo] e [Rimuovi gruppo] vengono visualizzati solo se la stampante non è connessa a una rete Wi-Fi Direct. • [Disconnetti] è visualizzata se la stampante è connessa a una rete Wi-Fi Direct. • Dopo aver iniziato un gruppo, la stampante sarà impostata su GO (Group Owner) e attenderà la richiesta di connessione di un altro dispositivo. • Se la stampante viene spenta durante una connessione gruppo persistente, il gruppo verrà avviato automaticamente una volta che la stampante è accesa.

[Impostazione connessione Wi-Fi]

Consente di configurare le impostazioni della rete LAN wireless.

Le opzioni disponibili sono le seguenti:

[SSID]

Imposta la funzione SSID.

La schermata mostra la rete Wi-Fi rilevata dalla stampante.

Toccare il nome della rete Wi-Fi a cui si desidera connettersi.

Per registrare manualmente una rete Wi-Fi, premere e digitare il nome della rete.

È possibile inserire un massimo di 32 caratteri. Possono essere utilizzati lettere dell'alfabeto (maiuscole e minuscole), numeri e simboli.

[SSID nascosto]

Imposta la funzione SSID nascosto (funzione stealth).

Viene visualizzato solo se è stato selezionato [Infrastruttura] nel menu [Mod.].

[Mod.]

Imposta il metodo di comunicazione per la wireless LAN.

Le opzioni sono le seguenti:

•	[Infrastruttura]

•

[Ad-hoc]

[Canale]

Imposta il canale di comunicazione.

[Canale] può essere impostato solo se è stato selezionato [Ad-hoc] nel menu [Mod.].

Il numero di canali che è possibile impostare varia a seconda della regione della stampante.

[Sicurezza]

Imposta il metodo di protezione utilizzato per la rete. Impostare i metodi di protezione in modo che la stampante, l'host e i dispositivi di rete siano gli stessi.

Le opzioni sono le seguenti:

•

[None]

•

[WEP]

•	[WPA2+WPA]

•

[WPA2]

•	[WEP dinamico]

Se si è selezionato [Ad-hoc] nel menu [Mod.], saranno disponibili solo le opzioni [None] e [WEP].

[Conf. WEP]

Imposta la chiave WEP.

Viene visualizzato solo se è stato selezionato [WEP] nel menu [Sicurezza].

Le opzioni disponibili sono le seguenti:

[Autenticazione]

Imposta il metodo di autenticazione WEP.

Le opzioni sono le seguenti:

•	[Sistema aperto]

•	[Chiave cond.]

[Indice chiave]

Imposta l'indice chiave.

Assicurarsi che l'indice chiave (chiave WEP) sia impostato in base al punto di accesso della LAN wireless connessa.

L'intervallo consentito va da 1 a 4.

• A seconda del prodotto, l'intervallo consentito per l'indice chiave può andare da 0 a 3. In tal caso, se la stampante è stata impostata su 1, impostare il prodotto su 0.

[Chiave 1] - [Chiave 4]

Impostare la chiave WEP 1 - 4.

È possibile digitare sia caratteri alfabetici (maiuscole e minuscole) che numeri.

A seconda della lunghezza della chiave WEP, il numero di caratteri che è possibile impostare è il seguente:

•	Se la chiave è a 64 bit

ASCII: cinque caratteri

Esadecimale: 10 caratteri

•	Se la chiave è a 128 bit

ASCII: tredici caratteri

Esadecimale: 26 caratteri

[Conf. WPA]

Imposta l'autenticazione WPA.

Viene visualizzato solo se è stato selezionato [WPA2+WPA] o [WPA2] nel menu [Sicurezza].

Le opzioni disponibili sono le seguenti:

[Autenticazione WPA]

Imposta il metodo di autenticazione WPA.

Le opzioni sono le seguenti:

•	[Personal (PSK)]

•	[Enterprise (802.1x)]

•

[CCKM]

[PSK]

Imposta la chiave condivisa PSK.

Viene visualizzato solo se è stato selezionato [Personal (PSK)] nel menu [Autenticazione WPA].

È possibile inserire da 8 a 63 caratteri ASCII o 64 cifre esadecimali. Possono essere utilizzati lettere dell'alfabeto, numeri e simboli.

[Conf. EAP]

Imposta le funzioni per EAP.

Viene visualizzata solo se si sono selezionate voci diverse da [Personal (PSK)] nel menu [Autenticazione WPA] oppure se si è selezionato [WEP dinamico] nel menu [Impostazione connessione Wi-Fi] > [Sicurezza]

Le opzioni disponibili sono le seguenti:

[Mod. EAP]

Imposta la modalità EAP (modalità di autenticazione).

Le opzioni sono le seguenti:

•

[FAST]

•

[LEAP]

•

[PEAP]

•

[TLS]

•

[TTLS]

[Metodo interno]

Imposta il metodo interno.

Viene visualizzato solo se è stato selezionato [FAST], [PEAP] o [TTLS] nel menu [Mod. EAP].

•	Se si è selezionato [FAST] nel menu [Mod. EAP], il metodo interno è impostato su [AUTO].

•	Se si è selezionato [PEAP] nel menu [Mod. EAP], il metodo interno è impostato su [MSCHAPv2].

•	Se si è selezionato [TTLS] nel menu [Mod. EAP], le opzioni sono [MSCHAPv2], [MSCHAP], [CHAP] e [PAP].

[Nome utente]

Imposta il nome utente.

È possibile inserire i caratteri da 0 a 63. Possono essere utilizzati lettere dell'alfabeto, numeri e simboli.

[Password]

Imposta la password.

È possibile inserire i caratteri da 0 a 32. Possono essere utilizzati lettere dell'alfabeto, numeri e simboli.

[Altro ID anonimo]

Imposta l'ID esterno.

Viene visualizzato solo se è stato selezionato [FAST], [PEAP] o [TTLS] nel menu [Mod. EAP].

È possibile inserire i caratteri da 0 a 63. Possono essere utilizzati lettere dell'alfabeto, numeri e simboli.

[Verifica certific. server]

Abilita o disabilita la convalida dei certificati del server.

Viene visualizzato solo se è stata selezionata un'opzione diversa da [LEAP] nel menu [Mod. EAP].

[P/W chiave priv.]

Imposta la password per la chiave privata.

Viene visualizzato solo se è stato selezionato [TLS] nel menu [Mod. EAP].

È possibile inserire i caratteri da 0 a 64. Possono essere utilizzati lettere dell'alfabeto, numeri e simboli.

[Auto provisioning PAC]

Abilita o disabilita l'Auto provisioning PAC.

Viene visualizzato solo se è stato selezionato [FAST] nel menu [Mod. EAP].

[Password PAC]

Consente di impostare la password PAC.

Viene visualizzato solo se è stata selezionata l'opzione [FAST] nel menu [Mod. EAP] e se si è disabilitato [Auto provisioning PAC].

È possibile inserire i caratteri da 0 a 64. Possono essere utilizzati lettere dell'alfabeto, numeri e simboli.

---

Argomenti correlati

Operazioni nel modo Settings (Impostazioni)

Immissione del valore da impostare
