Wanneer moet u het medium vervangen

De printer heeft een functie die detecteert wanneer het medium op is (= papiereinde).

Wanneer de printer het papiereinde detecteert, krijgt u op het scherm een pictogram en foutmelding te zien.

De bedieningswijze van de printer bepaalt in welke omstandigheden het papiereinde wordt gedetecteerd.

Omstandigheden waarin het papiereinde wordt gedetecteerd tijdens de doorvoer

Een papiereindefout doet zich voor wanneer de sensor tijdens de papierdoorvoer vaststelt dat er geen papier meer is en dat bij continu doorvoeren over 15 mm geen papier wordt gedetecteerd.

(1) Printkoppositie

(2) Papiereindesensor Zwarte-streepjessensor/tussenruimtesensor

Selecteer in het menu [Afdrukken] > [Geavanceerd] > [Einde papier sensor] of geef op via een aansturingsopdracht.

(3) Mediadoorvoerrichting

Omstandigheden waarin het papiereinde wordt gedetecteerd tijdens het afdrukken

1.	De papiereindesensor stelt vast dat het papier op is op de positie waar 15 mm aan medium is doorgevoerd.

2.	Wanneer de lengte aan resterende afdrukken kleiner is dan de afstand tussen de printkoppositie en de papiereindesensor minus 15 mm, wordt een papiereindefout gemeld na de uitvoer van 1.

Als de resterende hoeveelheid medium groter is dan de afstand tussen de printkoppositie en de papiereindesensor min 15 mm, wordt een papiereindefout gemeld nadat werd vastgesteld dat het papier op is. Het afdrukken wordt hervat zodra deze foutmelding is gewist.

(1) Printkoppositie

(2) Papiereindesensor Zwarte-streepjessensor/tussenruimtesensor

Selecteer in het menu [Afdrukken] > [Geavanceerd] > [Einde papier sensor] of geef op via een aansturingsopdracht.

(3) Mediadoorvoerrichting

Wanneer tijdens het afdrukken een papiereindefout wordt vastgesteld, hangt de printerwerking af van de lengte aan resterende afdrukken of de resterende hoeveelheid medium op het ogenblik dat de fout werd vastgesteld.

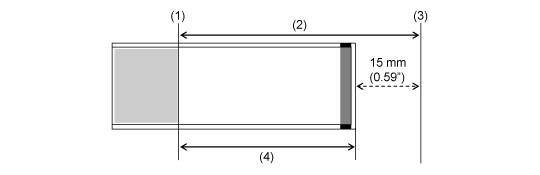

De resterende hoeveelheid medium wordt als volgt berekend:

Resterende hoeveelheid medium = afstand tussen printkoppositie en papiereindesensor minus 15 mm

(1) Printkoppositie

(2) Afstand tussen printkoppositie en papiereindesensor

(3) Papiereindesensor

(4) Resterende hoeveelheid medium

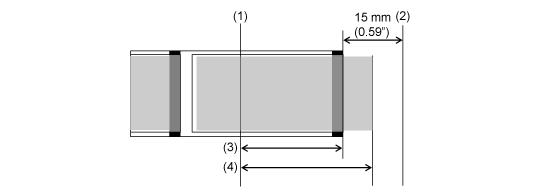

•	Wanneer de lengte aan resterende afdrukken groter is dan de resterende hoeveelheid medium

Wanneer de lengte aan resterende afdrukken groter is dan de resterende hoeveelheid medium op het ogenblik dat de papiereindefout wordt vastgesteld, kan de afdruktaak niet worden voltooid. Het afdrukken wordt onmiddellijk gestopt en er wordt een papiereindefout gemeld.

(1) Printkoppositie

(2) Papiereindesensor

(3) Resterende hoeveelheid medium

(4) Lengte aan resterende afdrukken

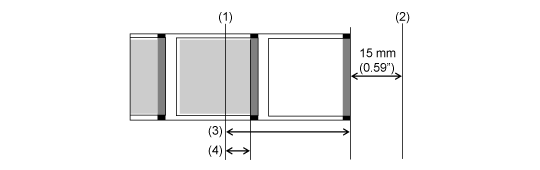

•	Wanneer de lengte aan resterende afdrukken kleiner is dan de resterende hoeveelheid medium

Wanneer de lengte aan resterende afdrukken kleiner is dan de resterende hoeveelheid medium, wordt de afdruktaak voltooid, waarna een papiereindefout wordt gemeld.

(1) Printkoppositie

(2) Papiereindesensor

(3) Resterende hoeveelheid medium

(4) Lengte aan resterende afdrukken

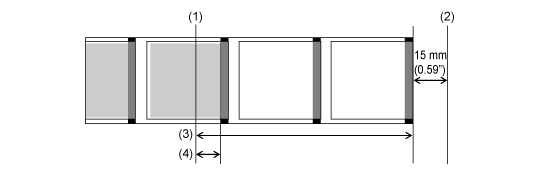

Als er meerdere vellen zijn tussen de printkop en de papiereindesensor op het ogenblik dat een papiereindefout wordt vastgesteld, wordt de papiereindefout gemeld nadat het huidige etiket is afgedrukt.

(1) Printkoppositie

(2) Papiereindesensor

(3) Resterende hoeveelheid medium

(4) Lengte aan resterende afdrukken

---
