[Extra] Menu

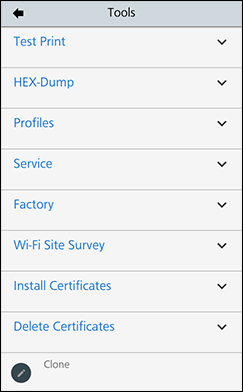

In het menu [Extra] zijn de volgende instellingen beschikbaar:
[Testafdruk]
Maken van een testafdruk.
Beschikbare instelopties:
[Fabriek]
Afdrukken van de fabriekstestafdruk.
1.
Controleer en stel de opties in die worden opgesomd in het menu [Fabriek].
2.
Tik op om de testafdruk te maken. Tik op om het afdrukken tijdelijk te onderbreken.
Om de testafdruk te stoppen, moet u eerst het afdrukken tijdelijk onderbreken en vervolgens tikken op .
　
Beschikbare instelopties:
Breedte label
Toont de benodigde mediumbreedte voor de testafdruk.
De benodigde mediumbreedte voor [Groot] is 76,2 mm.
Pitch
De afdrukpositie verschuiven in verticale richting.
Instelbereik: -45 tot +45 dots.
Als u een lagere waarde instelt, wordt de afdrukpositie in de doorvoerrichting verplaatst.
Als u een hogere waarde instelt, wordt de afdrukpositie tegen de doorvoerrichting in verplaatst.
Offset
Instellen van de afscheurpositie/snijpositie/stoppositie van de dispenser.
Instelbereik: -45 tot +45 dots.
Als u een lagere waarde instelt, wordt de stoppositie in de doorvoerrichting verplaatst.
Als u een hogere waarde instelt, wordt de stoppositie tegen de doorvoerrichting in verplaatst.
Helderheid instellen
Fijnregelen van de afdrukdonkerheid van de testafdruk.
0 is het lichtst en 99 is het donkerst.

•
De grootte van een punt (dot) bedraagt 0,083 mm.
•
In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots) of inches.
•
De waarde van [Pitch], [Offset] en [Helderheid instellen] die in het menu [Fabriek] is ingesteld, wordt toegepast op dezelfde instellingen in het menu [Lijst configureren], het menu [QR configureren], het menu [Papiersensor] en het menu [BD-adres].
[Lijst configureren]
Afdrukken van de printerinstellingen.
1.
Controleer en stel de opties in die worden opgesomd in het menu [Lijst configureren].
2.
Tik op om de testafdruk te maken. Tik op om het afdrukken tijdelijk te onderbreken.
Om de testafdruk te stoppen, moet u eerst het afdrukken tijdelijk onderbreken en vervolgens tikken op .
　
Beschikbare instelopties:
Categorie
Selecteer de categorie van de lijst die u wilt afdrukken.
Beschikbare instelopties:
◦
[Alles]
◦
[Informatie]
◦
[Afdrukken]
◦
[Interface]
◦
[Toepassingen]
◦
[Systeem]
Breedte label
Toont de benodigde mediumbreedte voor de testafdruk.
De benodigde mediumbreedte voor [Klein] is 50,8 mm.
Lengte label
Instellen van de lengte van één stuk medium dat voor de testafdruk wordt gebruikt.
Instelbereik: 600 tot 2400 dots.
Pitch
De afdrukpositie verschuiven in verticale richting.
Instelbereik: -45 tot +45 dots.
Als u een lagere waarde instelt, wordt de afdrukpositie in de doorvoerrichting verplaatst.
Als u een hogere waarde instelt, wordt de afdrukpositie tegen de doorvoerrichting in verplaatst.
Offset
Instellen van de afscheurpositie/snijpositie/uitvoerstoppositie.
Instelbereik: -45 tot +45 dots.
Als u een lagere waarde instelt, wordt de stoppositie in de doorvoerrichting verplaatst.
Als u een hogere waarde instelt, wordt de stoppositie tegen de doorvoerrichting in verplaatst.
Helderheid instellen
Fijnregelen van de afdrukdonkerheid van de testafdruk.
0 is het lichtst en 99 is het donkerst.

•
De grootte van een punt (dot) bedraagt 0,083 mm.
•
In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots) of inches.
•
De waarde van [Lengte label], [Pitch], [Offset] en [Helderheid instellen] die in [Lijst configureren] is ingesteld, wordt toegepast op dezelfde instellingen in het menu [Fabriek], het menu [QR configureren], het menu [Papiersensor] en het menu [BD-adres].
[QR configureren]
Afdrukken van de printerinstellingen met een QR-code.
1.
Controleer en stel de opties in die worden opgesomd in het menu [QR configureren].
2.
Tik op om de testafdruk te maken. Tik op om het afdrukken tijdelijk te onderbreken.
Om de testafdruk te stoppen, moet u eerst het afdrukken tijdelijk onderbreken en vervolgens tikken op .
　
Beschikbare instelopties:
Categorie
Selecteer de categorie van de lijst die u wilt afdrukken.
Beschikbare instelopties:
◦
[Alles]
◦
[Informatie]
◦
[Afdrukken]
◦
[Interface]
◦
[Toepassingen]
◦
[Systeem]
Breedte label
Toont de benodigde mediumbreedte van de testafdruk.
De benodigde mediumbreedte voor [Klein] is 50,8 mm.
Lengte label
Instellen van de lengte van één stuk medium dat voor de testafdruk wordt gebruikt.
Instelbereik: 600 tot 2400 dots.
Pitch
De afdrukpositie verschuiven in verticale richting.
Instelbereik: -45 tot +45 dots.
Als u een lagere waarde instelt, wordt de afdrukpositie in de doorvoerrichting verplaatst.
Als u een hogere waarde instelt, wordt de afdrukpositie tegen de doorvoerrichting in verplaatst.
Offset
Instellen van de afscheurpositie/snijpositie/uitvoerstoppositie.
Instelbereik: -45 tot +45 dots.
Als u een lagere waarde instelt, wordt de stoppositie in de doorvoerrichting verplaatst.
Als u een hogere waarde instelt, wordt de stoppositie tegen de doorvoerrichting in verplaatst.
Helderheid instellen
Fijnregelen van de afdrukdonkerheid van de testafdruk.
0 is het lichtst en 99 is het donkerst.

•
De grootte van een punt (dot) bedraagt 0,083 mm.
•
In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots) of inches.
•
De waarde van [Lengte label], [Pitch], [Offset] en [Helderheid instellen] die in [QR configureren] is ingesteld, wordt toegepast op dezelfde instellingen in het menu [Fabriek], het menu [Lijst configureren], het menu [Papiersensor] en het menu [BD-adres].
[Papiersensor]
Afdrukken van het detectieresultaat van het mediasensorniveau.
1.
Controleer en stel de opties in die worden opgesomd in het menu [Papiersensor].
2.
Tik op om de testafdruk te maken. Tik op om het afdrukken tijdelijk te onderbreken.
Om de testafdruk te stoppen, moet u eerst het afdrukken tijdelijk onderbreken en vervolgens tikken op .
　
Beschikbare instelopties:
Breedte label
Toont de benodigde mediumbreedte voor de testafdruk.
De benodigde mediumbreedte voor [Klein] is 50,8 mm.
Lengte label
Instellen van de lengte van één stuk medium dat voor de testafdruk wordt gebruikt.
Instelbereik: 600 tot 2400 dots.
Pitch
De afdrukpositie verschuiven in verticale richting.
Instelbereik: -45 tot +45 dots.
Als u een lagere waarde instelt, wordt de afdrukpositie in de doorvoerrichting verplaatst.
Als u een hogere waarde instelt, wordt de afdrukpositie tegen de doorvoerrichting in verplaatst.
Offset
Instellen van de afscheurpositie/snijpositie/uitvoerstoppositie.
Instelbereik: -45 tot +45 dots.
Als u een lagere waarde instelt, wordt de stoppositie in de doorvoerrichting verplaatst.
Als u een hogere waarde instelt, wordt de stoppositie tegen de doorvoerrichting in verplaatst.
Helderheid instellen
Fijnregelen van de afdrukdonkerheid van de testafdruk.
0 is het lichtst en 99 is het donkerst.

•
De grootte van een punt (dot) bedraagt 0,083 mm.
•
In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots) of inches.
•
De waarde van [Lengte label], [Pitch], [Offset] en [Helderheid instellen] die in [Papiersensor] is ingesteld, wordt toegepast op dezelfde instellingen in het menu [Fabriek], het menu [Lijst configureren], het menu [QR configureren] en het menu [BD-adres].
[BD-adres]
Afdrukken van het BD-adres.
1.
Controleer en stel de opties in die worden opgesomd in het menu [BD-adres].
2.
Tik op om de testafdruk te maken. Tik op om het afdrukken tijdelijk te onderbreken.
Om de testafdruk te stoppen, moet u eerst het afdrukken tijdelijk onderbreken en vervolgens tikken op .
　
Beschikbare instelopties:
Breedte label
Toont de benodigde mediumbreedte voor de testafdruk.
De benodigde mediumbreedte voor [Groot] is 76,2 mm.
Pitch
De afdrukpositie verschuiven in verticale richting.
Instelbereik: -45 tot +45 dots.
Als u een lagere waarde instelt, wordt de afdrukpositie in de doorvoerrichting verplaatst.
Als u een hogere waarde instelt, wordt de afdrukpositie tegen de doorvoerrichting in verplaatst.
Offset
Instellen van de afscheurpositie/snijpositie/stoppositie van de dispenser.
Instelbereik: -45 tot +45 dots.
Als u een lagere waarde instelt, wordt de stoppositie in de doorvoerrichting verplaatst.
Als u een hogere waarde instelt, wordt de stoppositie tegen de doorvoerrichting in verplaatst.
Helderheid instellen
Fijnregelen van de afdrukdonkerheid van de testafdruk.
0 is het lichtst en 99 is het donkerst.

•
De grootte van een punt (dot) bedraagt 0,083 mm.
•
In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots) of inches.
•
De waarde van [Pitch], [Offset] en [Helderheid instellen] die is ingesteld in het menu [BD-adres], wordt toegepast op dezelfde instellingen in het menu [Fabriek], het menu [Lijst configureren], het menu [QR configureren] en het menu [Papiersensor].
[HEX-Dump]
Opslaan van de hexdumpafdrukgegevens of de dumpgegevens van de ontvangstbuffer in het USB-geheugen.
Beschikbare instelopties:
[Hex Dump-modus]
In- of uitschakelen van de hexdumpmodus.
Als u [Hex Dump-modus] inschakelt, worden de ontvangen gegevens afgedrukt en wordt tegelijk in de map hexdump/ een bestand met de ontvangen gegevens aangemaakt.
Als u deze functie weer uitschakelt, kunt u het bestand op het scherm controleren.

•
Als u [Hex Dump-modus] inschakelt, verandert de indeling van het online-/offlinescherm.
•
Voor elk interfacetype kunt u maximaal 10 bestanden met ontvangen gegevens opslaan. Afhankelijk van de bestandsgrootte is het mogelijk dat u minder dan 10 bestanden kunt opslaan.
•
Hier volgen de details van de bestanden die in de map hexdump/ worden aangemaakt:
BT00xx.bin
Via Bluetooth ontvangen gegevens.
LAN00xx.bin (alleen USB+LAN-model)
Via LAN ontvangen gegevens.
NFC00xx.bin
Via NFC ontvangen gegevens.
PIPE00xx.bin
Via de pipe ontvangen gegevens.
USB00xx.bin
Via USB ontvangen gegevens.
WIFI00xx.bin
Via het wireless LAN ontvangen gegevens.
[Buffer dumpen]
Opslaan van de ontvangstbuffergegevens op de printer.
Alleen beschikbaar als u het menu [Hex Dump-modus] hebt uitgeschakeld.
Tik op [STARTEN] in het opstartscherm om de gegevens op de printer op te slaan.
Opslaan van de ontvangstbuffergegevens in de map buff/ van de printer.

•
De gegevensbestanden van de ontvangstbuffer worden voor elk type interface aangemaakt.
•
Hier volgen de details van het bestand dat in de map buff/ van de printer wordt aangemaakt:
BT0001.bin
De inhoud van de ontvangstbuffer voor Bluetooth.
LAN0001.bin (alleen USB+LAN-model)
De inhoud van de ontvangstbuffer voor LAN.
NFC0001.bin
De inhoud van de ontvangstbuffer voor NFC.
PIPE0001.bin
De inhoud van de ontvangstbuffer voor de pipe.
USB0001.bin
De inhoud van de ontvangstbuffer voor USB.
WIFI0001.bin
De inhoud van de ontvangstbuffer voor wireless LAN.
•
Als u [Buffer dumpen] nogmaals uitvoert, wordt het bestaande bestand overschreven.
[Logbestanden]
Beschikbare instelopties:

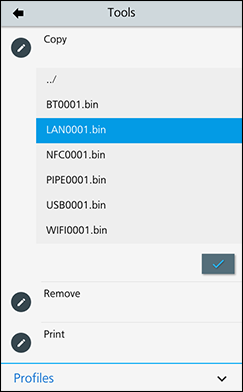

[Kopiëren]
Kopiëren van de logboekbestanden van de printer naar het USB-geheugen.
Enkel beschikbaar als u het USB-geheugen hebt aangesloten.

•
Controleer of het USB-geheugen virusvrij is voordat u dit op de printer aansluit. SATO Corporation kan niet verantwoordelijk worden gesteld voor printerstoringen te wijten aan virussen die via het USB-geheugen worden verspreid.
Ga als volgt te werk om logboekbestanden te kopiëren:
1.
Tik in de lijst op het bestandstype dat u wilt kopiëren.
◦
buff/
De buffergegevens die werden opgeslagen na het uitvoeren van [Buffer dumpen].
◦
hexdump/
De ontvangen gegevens die werden aangemaakt via [Hex Dump-modus].
2.
Tik op het bestand dat u wilt kopiëren. De naam van het geselecteerde bestand wordt gemarkeerd.
3.
Tik op om het geselecteerde bestand naar het USB-geheugen te kopiëren.

•
Wanneer [Hex Dump-modus] is ingeschakeld, kan het enige tijd duren voordat u de bestanden te zien krijgt.

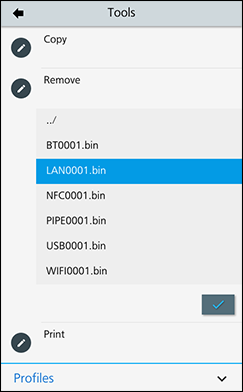

[Verwijderen]
Verwijderen van de logboekbestanden van de printer.
Ga als volgt om de logboekbestanden te verwijderen:
1.
Tik in de lijst op het logboekbestand dat u wilt verwijderen.
◦
buff/
De buffergegevens die werden opgeslagen na het uitvoeren van [Buffer dumpen].
◦
hexdump/
De ontvangen gegevens die werden aangemaakt via [Hex Dump-modus].
2.
Tik op het bestand dat u wilt verwijderen. De naam van het geselecteerde bestand wordt gemarkeerd.
3.
Tik op om het geselecteerde bestand te verwijderen.

•
Wanneer [Hex Dump-modus] is ingeschakeld, kan het enige tijd duren voordat u de bestanden te zien krijgt.

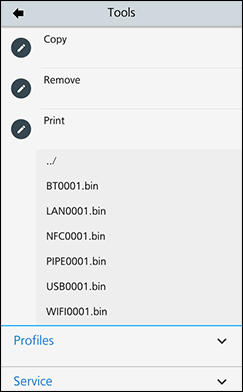

[Afdrukken]
Afdrukken van een hexdump van de logboekbestanden van de printer.
Ga als volgt te werk om de logboekbestanden af te drukken:
1.
Tik in de lijst op het bestandstype dat u wilt afdrukken.
◦
buff/
De buffergegevens die werden opgeslagen na het uitvoeren van [Buffer dumpen].
◦
hexdump/
De ontvangen gegevens die werden aangemaakt via [Hex Dump-modus].
2.
Tik op het bestand dat u wilt afdrukken. Het offlinescherm wordt weergegeven.
3.
Tik op [AFDRUKKEN] om het afdrukken te starten.

•
Mogelijk is een grote hoeveelheid media nodig om de inhoud van het bestand af te drukken.

•
Wanneer [Hex Dump-modus] is ingeschakeld, kan het enige tijd duren voordat u de bestanden te zien krijgt.
[Profielen]
Behouden van het aangepaste profiel van de printerinstellingen.
Het nieuwe profiel wordt weergegeven in de menu's [Laden] en [Opslaan].
Beschikbare instelopties:
[VERWIJDEREN]
Verwijderen van het profiel van de printer.
Niet beschikbaar als er geen profiel is opgeslagen.
Ga als volgt te werk om het profiel te verwijderen:
1.
Tik op het profiel dat u wilt verwijderen.
2.
Tik in het bericht op .
De naam van het profiel wordt verwijderd uit de lijst.
[Laden]
Laden van het profiel van de printer.
Niet beschikbaar als er geen profiel is opgeslagen.
Ga als volgt te werk om het profiel te laden:
1.
Tik op het profiel dat u wilt laden.
2.
Tik in het bericht op .
[Opslaan]
Overschrijven van het huidige profiel en opslaan van de huidige printerinstellingen.
Niet beschikbaar als er geen profiel is opgeslagen.
Op het scherm wordt een lijst weergegeven met de in de printer opgeslagen profielen.
Ga als volgt te werk om het huidige profiel te overschrijven en de huidige printerinstellingen op te slaan:
1.
Tik op het profiel dat u wilt overschrijven.
2.
Tik in het bericht op .
[Opslaan als]
Opslaan van de huidige printerinstellingen als nieuw profiel.
Voer een naam in voor het nieuwe profiel dat u wilt opslaan.
U kunt maximaal 32 tekens invoeren. Dit mogen letters van het alfabet (hoofdletters en kleine letters), cijfers en symbolen zijn.
Tik op op het schermtoetsenbord om te bevestigen.
De naam van het nieuwe profiel verschijnt in de lijsten [Opslaan], [Laden] en [Starten met].
[Starten met]
Selecteren van het profiel dat u bij het opstarten van de printer wilt laden.
Niet beschikbaar als er geen profiel is opgeslagen.
Ga als volgt te werk om het profiel te laden bij het opstarten van de printer:
1.
Tik op het profiel dat u wilt laden bij het opstarten van de printer.
2.
Tik in het bericht op .
[Service]
Instelopties voor service.
Strikt voorbehouden aan geautoriseerd servicepersoneel van SATO.
[Fabriek]
Dit zijn de instelopties voor de fabriek.
Strikt voorbehouden aan geautoriseerd servicepersoneel van SATO.
[WiFi site Survey]
Onderzoeken van de signaalsterkte voor elk toegangspunt, en de onderzoeksresultaten weergeven of afdrukken.
Verschijnt alleen wanneer de optionele wireless LAN/Bluetooth-set is geïnstalleerd.
Beschikbare instelopties:
SiteSurveyDisp.
Toont de signaalsterkte voor elk toegangspunt.
SiteSurveyPrint
Drukt de signaalsterkte voor elk toegangspunt af.
[Geïnstalleerde certificaten]
Installeren van certificaten voor wifiverificatie en voor HTTPS.
Alleen beschikbaar als u het USB-geheugen hebt aangesloten.

•
Controleer of het USB-geheugen virusvrij is voordat u dit op de printer aansluit. SATO Corporation kan niet verantwoordelijk worden gesteld voor printerstoringen te wijten aan virussen die via het USB-geheugen worden verspreid.
Beschikbare instelopties:
HTTPS
Installeren van de HTTPS-certificaten vanaf het USB-geheugen.
WiFi Root CA
Installeren van de wifi-basis-CA-certificaten vanaf het USB-geheugen.
WiFi-client
Installeren van de wifi-clientcertificaten vanaf het USB-geheugen.
WiFi Private Key
Installeren van de persoonlijke wifisleutel vanaf het USB-geheugen.
EAP-FAST PAC-bestand
Installeren van het EAP-FAST PAC-bestand vanaf het USB-geheugen.
SFTP/SCP Server
Installeren van de SFTP/SCP-servercertificaten vanaf het USB-geheugen.
FTPS/SCP Client
Installeren van de FTPS/SCP-clientcertificaten vanaf het USB-geheugen.
Ga als volgt te werk om de certificaten en PAC-bestanden te installeren:
1.
Sla de certificaatbestanden op in de hoofdmap van het USB-geheugen.
De volgende bestandsextensies worden ondersteund:
◦
.pem, .crt, .cer, .der voor basis-CA- en clientcertificaten in PEM- of DER-indeling
◦
.pfx en .p12 voor clientcertificaten in PKCS #12-indeling.
◦
.prv en .key voor persoonlijke sleutels in PEM/PKCS#8-indeling.
◦
.pac voor PAC-bestanden.
2.
Verbind het USB-geheugen met de USB-aansluiting (type A).
3.
Ga naar het menu [Instellingen] > [Extra] > [Geïnstalleerde certificaten].
4.
Tik op het certificaat dat u wilt installeren. Raadpleeg de bovenstaande beschrijving.
5.
Tik op het certificaatbestand in de lijst.
[Certificaten verwijderen]
Verwijderen van certificaten die voor wifiverificatie en voor HTTPS worden gebruikt.
HTTPS
Verwijdert de geïnstalleerde HTTPS-certificaten.
WiFi Root CA
Verwijdert de geïnstalleerde wifi-basis-CA-certificaten.
WiFi-client
Verwijdert de geïnstalleerde wifi-client-certificaten.
WiFi Private Key
Verwijdert de geïnstalleerde persoonlijke wifisleutel.
EAP-FAST PAC-bestand
Verwijdert het geïnstalleerde EAP-FAST PAC-bestand.
Ga als volgt te werk om de de certificaten en PAC-bestanden te verwijderen:
1.
Ga naar het menu [Instellingen] > [Extra] > [Certificaten verwijderen].
2.
Tik op het certificaat dat u wilt verwijderen. Raadpleeg de bovenstaande beschrijving.
3.
Tik in het bericht op .
[Klonen]
Kopiëren van de huidige printerinstellingen en geïnstalleerde gegevens naar het USB-geheugen.
Alleen beschikbaar als u het USB-geheugen hebt aangesloten.

•
Controleer of het USB-geheugen virusvrij is voordat u dit op de printer aansluit. SATO Corporation kan niet verantwoordelijk worden gesteld voor printerstoringen te wijten aan virussen die via het USB-geheugen worden verspreid.
Deze functie is handig om de printerinstellingen over te brengen naar een nieuwe printer alsook om meerdere printers met dezelfde instellingen te configureren.
Beschikbare instelopties:
Excl. LAN/Wi-Fi/IP
Kopiëren van de printerinstellingen en gegevens, exclusief netwerkgegevens, naar het USB-geheugen. Dit is handig wanneer u dezelfde instellingen wilt toepassen op meerdere printers die reeds in een netwerk zijn geconfigureerd.
Incl. LAN/Wi-Fi
Kopiëren van de printerinstellingen en gegevens, inclusief netwerkgegevens (exclusief IP-adres), naar het USB-geheugen. Dit is handig wanneer u meerdere printers met dezelfde instellingen wilt configureren voor hetzelfde netwerk.
Incl. LAN/Wi-Fi/IP
Kopiëren van de printerinstellingen en gegevens, inclusief netwerkgegevens (met het IP-adres), naar het USB-geheugen. Dit is handig om de printerinstellingen over te brengen naar een nieuwe printer.
[Opstartgids]
In- of uitschakelen van de opstartgids.
Als u deze functie inschakelt, wordt de opstartgids geopend wanneer u de printer inschakelt.
Related Topics
Bedieningswijzen in de instelmodus
Invoeren van instelwaarden
[Eenheid]

Terug naar top
