Wkładanie rolki nośnika (drukowanie w trybie obcinarki/trybie częściowego obcinania)

Film instruktażowy (bez dźwięku) znajduje się tutaj.

• W czasie drukowania głowica drukująca i otaczające ją elementy bardzo się rozgrzewają. Uważać, aby jej nie dotknąć, ponieważ można się wtedy poparzyć. Nie wymieniać nośnika bezpośrednio po drukowaniu. • Dotknięcie krawędzi głowicy drukującej gołą dłonią może spowodować obrażenia ciała. • Uważać, aby nie dotykać ostrza obcinarki. • Pozycję cięcia należy tak wyregulować, aby etykieta nie była przecinana.

• Do drukowania w trybie obcinarki konieczny jest opcjonalny zestaw obcinarki. • Do drukowania w trybie częściowego obcinania konieczny jest opcjonalny zestaw do częściowego obcinania.

　

Procedura jest przedstawiona w następującym filmie.

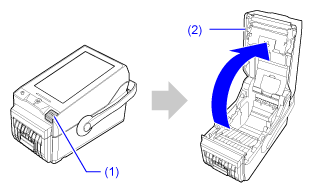

1.	Nacisnąć przycisk otwierania pokrywy (1), aby otworzyć pokrywę górną (2).

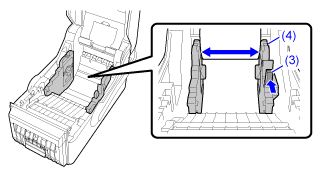

2.	Popychając dźwignię przesuwania (3), przesunąć prowadnicę nośnika (4) znajdującą się po prawej stronie, aby dopasować ją do szerokości rolki nośnika.

• Nie wkładać jeszcze rolki nośnika. • Pozycję płata prowadnicy nośnika należy dostosować do średnicy rdzenia rolki nośnika.

3.	Włożyć rolkę nośnika.

Ustawić rolkę nośnika stroną wydruku (5) w kierunku głowicy drukującej (6) i popchnąć ją ukośnie od przodu.

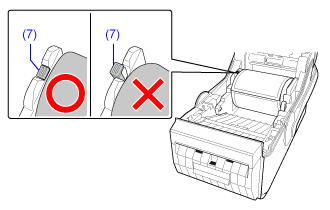

Gdy rolka nośnika włożona jest poprawnie, element wskaźnikowy (7) prowadnicy nośnika, który przesunął się w bok, wraca do pierwotnego położenia.

• Istnieją dwa kierunki nawijania nośnika. Na ilustracji przedstawiono nośnik nawijany na zewnątrz.

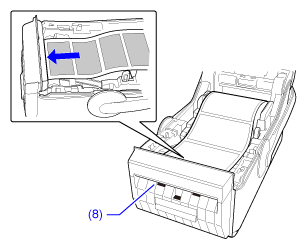

4.	Wsunąć nośnik w wylot nośnika (8) od wewnątrz drukarki.

5.	Przeprowadzić nośnik pod zaczepami (9).

6.	Zamknąć pokrywę górną.

Popchnąć oba końce pokrywy górnej i zamknąć ją mocno, aby zaskoczyły zatrzaski.

• Zamykając pokrywę górną, uważać, aby nie przytrzasnąć sobie palców.

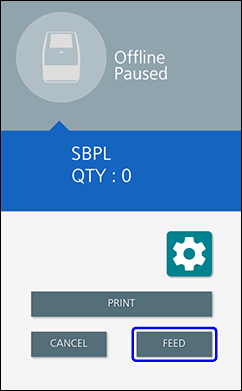

7.	Dotknąć przycisku [PODAWAJ].

Nośnik podany zostanie do pozycji rozpoczęcia drukowania.

---
