Wkładanie rolki nośnika (drukowanie w trybie obcinarki bezpodkładowej)

Film instruktażowy (bez dźwięku) znajduje się tutaj.

• W czasie drukowania głowica drukująca i otaczające ją elementy bardzo się rozgrzewają. Uważać, aby jej nie dotknąć, ponieważ można się wtedy poparzyć. Nie wymieniać nośnika bezpośrednio po drukowaniu. • Dotknięcie krawędzi głowicy drukującej gołą dłonią może spowodować obrażenia ciała. • Uważać, aby nie dotykać ostrza obcinarki.

• W celu drukowania w trybie obcinarki bezpodkładowej należy zamontować opcjonalny zestaw do etykiet bezpodkładowych i zestaw obcinarki.

　

Procedura jest przedstawiona w następującym filmie.

1.	Nacisnąć przycisk otwierania pokrywy (1), aby otworzyć pokrywę górną (2).

2.	Popychając dźwignię przesuwania (3), przesunąć prowadnicę nośnika (4) znajdującą się po prawej stronie, aby dopasować ją do szerokości rolki nośnika.

• Nie wkładać jeszcze rolki nośnika. • Pozycję płata prowadnicy nośnika należy dostosować do średnicy rdzenia rolki nośnika.

3.	Włożyć rolkę nośnika.

Ustawić rolkę nośnika stroną wydruku (5) w kierunku głowicy drukującej (6) i popchnąć ją ukośnie od przodu.

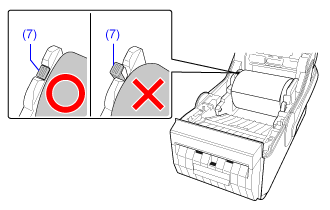

Gdy rolka nośnika włożona jest poprawnie, element wskaźnikowy (7) prowadnicy nośnika, który przesunął się w bok, wraca do pierwotnego położenia.

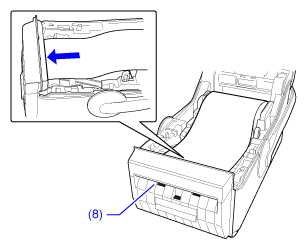

4.	Wsunąć nośnik w wylot nośnika (8) od wewnątrz drukarki.

5.	Przeprowadzić nośnik pod zaczepami (9).

6.	Zamknąć pokrywę górną.

Popchnąć oba końce pokrywy górnej i zamknąć ją mocno, aby zaskoczyły zatrzaski.

• Zamykając pokrywę górną, uważać, aby nie przytrzasnąć sobie palców.

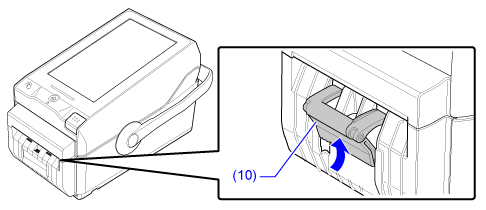

7.	Podnieść podstawkę etykiety (10), aby zaskoczyły jej zatrzaski.

8.	Dotknąć przycisku [PODAWAJ].

Nośnik podany zostanie do pozycji rozpoczęcia drukowania.

---
