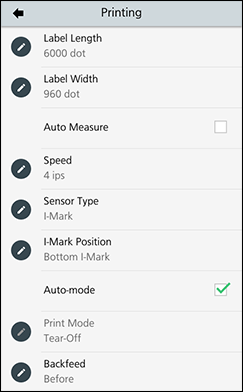

[Drukowanie] Menu

W menu [Drukowanie] dostępne są następujące opcje:

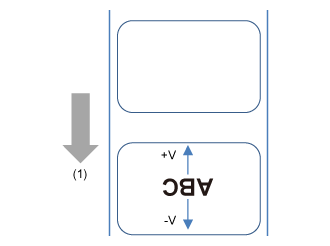

[Długość etykiety]

Ustawienie długości nośnika.

Zakres ustawień długości etykiety wynosi od 1 do 6000 punktów.

• Długość 1 punktu wynosi 0,083 mm. • Jednostki można zmienić na punkty lub cale w menu [System] > [Regionalne] > [Jednostka]. • W wartość ustawienia wielkości etykiety wliczany jest podkład.

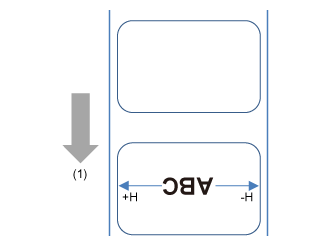

[Szerokość etykiety]

Ustawienie szerokości etykiety.

Zakres ustawień szerokości etykiety wynosi od 1 do 960 punktów.

• Długość 1 punktu wynosi 0,083 mm. • Jednostki można zmienić na punkty lub cale w menu [System] > [Regionalne] > [Jednostka]. • W wartość ustawienia wielkości etykiety wliczany jest podkład.

[Auto pomiar]

Drukarka automatycznie dokonuje pomiaru długości nośnika.

Wynik pomiaru długości nośnika zapisywany jest automatycznie w polu [Długość etykiety].

Z funkcji automatycznego pomiaru można korzystać, gdy jako ustawienie [Typ czujnika] wybrana jest opcja [Przerwa] lub [I-Mark].

　

Procedura ustawiania długości etykiety przy użyciu funkcji automatycznego pomiaru jest następująca:

1.	Włożyć nośnik.

2.	Uaktywnić funkcję [Auto pomiar].

3.	Nacisnąć przycisk / (Tryb czuwania/menu główne), aby wyświetlony został ekran główny.

4.	Otworzyć pokrywę górną. (Wystąpi błąd otwarcia pokrywy).

5.	Zamknąć pokrywę górną.

6.	Naciśnięcie przycisku / (Tryb czuwania/menu główne) spowoduje pobranie przez drukarkę dwóch etykiet i dokonanie pomiaru ich długości.

7.	Wynik pomiaru długości etykiety zapisany zostanie w polu [Długość etykiety].

• Po uaktywnieniu funkcja [Auto pomiar] działa w następujących sytuacjach: ◦ Gdy tryb drukarki zmieniony zostanie na online po raz pierwszy od włączenia zasilania ◦ Gdy tryb drukarki zmieniony zostanie na online po otwarciu/zamknięciu pokrywy górnej ◦ Gdy tryb drukarki zmieniony zostanie na online po zmianie ustawienia [Typ czujnika] • Gdy ustawienie [Protokół] w menu [Aplikacje] zmienione zostanie [SZPL], funkcja [Auto pomiar] uaktywniana jest i wykonywana automatycznie.

[Prędkość]

Zakres ustawień prędkości drukowania wynosi od 50,8 do 152,4 mm/s.

• Jeśli zamontowany jest opcjonalny akumulator, zakres ustawień wynosi od 50,8 do 101,6 mm/s. • Gdy ustawienie [Prędkość] wynosi więcej niż 127 mm/s i drukarka podłączona jest do zasilacza sieciowego, rozpoczęcie korzystania z akumulatora powoduje zmianę tego ustawienia na 101,6 m/s. • Wyznaczenie zbyt wysokiej prędkości wydruku może pogorszyć jakość wydruku.

[Typ czujnika]

Ustawienie typu czujnika, który wykrywa nośnik.

Opcje są następujące:

Brak

Dezaktywowanie czujnika nośnika.

Przerwa

Tę opcję należy wybrać w przypadku korzystania z nośnika z przerwami. Używany będzie czujnik przepuszczalności.

I-Mark

Tę opcję należy wybrać w przypadku korzystania z nośnika ze znacznikami I-mark. Używany będzie czujnik odbiciowy.

• Jeśli wybrana jest opcja [Podajnik] w menu [Tryb druku], dostępne będą tylko opcje [Przerwa] i [I-Mark]. • Jeśli wybrana jest opcja [Odrywanie bez podajnika] lub [Nóż bez podłoża] w menu [Tryb druku], dostępne będą tylko opcje [Brak] i [I-Mark].

[Pozycja znacznika I]

Ustawienie pozycji znacznika I-mark.

Ustawienie widoczne tylko, jeśli wybrano opcję [I-Mark] w menu [Typ czujnika].

Opcje są następujące:

Center I-Mark

Tę opcję należy wybrać, gdy znacznik I-mark umieszczony jest w środku.

Pozycja znacznika I-mark zależy od wielkości etykiety.

(1) Kierunek przesuwu nośnika

Bottom I-Mark

Tę opcję należy wybrać, gdy znacznik I-mark umieszczony jest na dole.

(1) Kierunek przesuwu nośnika

Top I-Mark

Tę opcję należy wybrać, gdy znacznik I-mark umieszczony jest na górze.

(1) Kierunek przesuwu nośnika

Custom I-Mark

Niestandardowy znacznik I-mark umożliwia korzystanie z etykiet o innej pozycji znacznika I-mark niż [Center I-Mark], [Bottom I-Mark] i [Top I-Mark]. Po wybraniu ustawienia [Odsunięcie znacznika I] można ustawić pozycję znacznika I-mark. Pozycja zatrzymania i drukowany obraz zostaną odpowiednio dostosowane, ale odległość wysuwu wstecz nie zostanie zmieniona.

Ta pozycja znacznika I-mark jest przykładowa.

(1) Kierunek przesuwu nośnika

• Jeśli wybrano opcję [Obcinak], [Częściowe odcięcie], [Nóż bez podłoża] lub [Odrywanie bez podajnika] w menu [Tryb druku], opcja [Center I-Mark] nie jest dostępna.

[Rozmiar etykiety]

Rozmiar etykiety umożliwia wyznaczenie pozycji centralnego znacznika I-mark.

Ustawienie widoczne tylko, jeśli wybrano opcję [Center I-Mark] w menu [Pozycja znacznika I].

Opcje są następujące:

•

[16 mm]

•

[20mm]

•

[25mm]

•

[35mm]

•

[38mm]

(1) Kierunek przesuwu nośnika

(2) Pozycja wydruku

(3) Pozycja znacznika I-mark

(4) Rozmiar etykiety

Pozycja centralnego znacznika I-mark (3) zależy od rozmiaru etykiety (4).

Rozmiar etykiety (4)	Pozycja znacznika I-mark (3)
16,0 mm	4,7 mm
20,3 mm	7,0 mm
25,4 mm	13,0 mm
35,0 mm	-3,0 mm (tylny koniec etykiety)
38,1 mm	9,0 mm

[Odsunięcie znacznika I]

Ustawienie pozycji przesunięcia znacznika I-mark.

Ustawienie widoczne tylko, jeśli wybrano opcję [Custom I-Mark] w menu [Pozycja znacznika I].

Zakres ustawień wynosi od 0 do 999 punktów.

(1) Kierunek przesuwu nośnika

(2) Pozycja znacznika I-mark

(3) Pozycja wydruku

• Długość 1 punktu wynosi 0,083 mm. • Jednostki można zmienić na punkty lub cale w menu [System] > [Regionalne] > [Jednostka].

[Tryb auto]

Jeśli aktywny jest tryb [Tryb auto], tryb drukowania zmieniany jest samoczynnie stosownie do stanu zamontowanej opcji lub sposobu wkładania nośnika.

• W modelu standardowym należy korzystać z trybu dyspensera tylko wówczas, gdy włożono nośnik przeznaczony do trybu dyspensera, i z trybu odrywania, gdy włożono nośnik przeznaczony do trybu ciągłego/odrywania. • Z trybu obcinarki można korzystać, jeśli zamontowany jest opcjonalny zestaw obcinarki. • Z trybu częściowego obcinania można korzystać, jeśli zamontowany jest opcjonalny zestaw do częściowego obcinania.

[Tryb druku]

Ustawienie trybu drukowania.

Opcje są następujące:

Ciągły

Nieprzerwane drukowanie na wskazanej liczbie nośników. Nośnik przez cały czas pozostaje w pozycji umożliwiającej drukowanie.

Odrywanie

Po wydrukowaniu wskazanej liczby nośników w trybie ciągłym drukarka podaje ostatni nośnik, aby wysunięty został całkowicie z przodu drukarki i można go było oderwać. Gdy zakończone zostanie drukowanie, nośnik należy oderwać ręcznie. Nośnik cofnięty zostanie do pozycji głowicy drukującej, aby można było rozpocząć następne drukowanie.

Odrywanie bez podajnika

Drukarka podaje każdy kolejny zadrukowany nośnik, aby wysunięty został całkowicie z przodu drukarki i można go było oderwać. Po ręcznym oderwaniu zadrukowanego nośnika następny nośnik jest cofany i ustawia się w pozycji do drukowania. W przypadku korzystania z etykiety bez podkładu należy zamontować opcjonalny zestaw do etykiet bezpodkładowych i wybrać opcję [Odrywanie bez podajnika] zamiast [Odrywanie].

Podajnik

Odrywanie podkładu z wydrukowanej etykiety w czasie, gdy podawana jest ona do przodu drukarki. Gdy wydrukowana etykieta wyjęta zostanie z drukarki w celu jej naklejenia, następna etykieta jest cofana i ustawia się w pozycji do drukowania.

Obcinak

Kolejne nośniki odcinane są w trakcie drukowania wskazanej liczby nośników. Opcję tę można wybrać, pod warunkiem że zamontowany jest zestaw obcinarki.

Nóż bez podłoża

Drukowanie i odcinanie kolejnych nośników. Po zabraniu odciętego nośnika następny nośnik jest cofany i ustawia się w pozycji do drukowania. Opcję tę można wybrać, pod warunkiem że zamontowany jest zestaw obcinarki. W przypadku korzystania z etykiety bez podkładu należy zamontować opcjonalny zestaw do etykiet bezpodkładowych i wybrać opcję [Nóż bez podłoża] zamiast [Obcinak].

Częściowe odcięcie

Kolejne nośniki odcinane są z pozostawieniem części nośnika w trakcie drukowania wskazanej liczby nośników. Opcję tę można wybrać, pod warunkiem że zamontowany jest zestaw do częściowego obcinania.

• Tryby drukowania, które można wybrać, zależą od zamontowanych opcji. • Opcja [Tryb druku] nie może zostać ustawiona, gdy jest aktywna opcja [Tryb auto].

[Cofnięcie]

[Cofnięcie] ma zastosowanie tylko wtedy, gdy drukarka działa w trybie innym niż ciągły.

Opcje są następujące:

None

Cofanie nośnika nie jest wykonywane.

Po

Po wykonaniu cięcia przód następnego nośnika cofany jest do wysokości głowicy drukującej. W trybie dyspensera cofnięcie przodu następnej etykiety następuje, gdy etykieta opuści dyspenser.

Przed

Przed drukowaniem przód następnego nośnika cofany jest do wysokości głowicy drukującej.

• Jeśli wybrano opcję [Odrywanie] lub [Częściowe odcięcie] w ustawieniu [Tryb druku], dostępna jest tylko opcja [Przed]. • Jeśli wybrano opcję [Odrywanie bez podajnika] lub [Nóż bez podłoża] w ustawieniu [Tryb druku], dostępna jest tylko opcja [Po]. • Jeśli wybrano opcję [Ciągły] w ustawieniu [Tryb druku], dostępna jest tylko opcja [None].

[Cięcie wyrzut]

Ustawienie wykonywania operacji odcięcia i wyrzutu na ostatnim drukowanym nośniku. Ostatni nośnik odcinany jest po upływie wskazanego czasu.

Ustawienie widoczne tylko, jeśli wybrano opcję [Częściowe odcięcie] w menu [Tryb druku].

Zakres ustawień wynosi od 0 do 5 (s).

W przypadku wartości 0 funkcja jest wyłączona.

[Zaczernienie]

Ustawienie jednego z 10 stopni intensywności wydruku.

Zakres ustawień wynosi od 1 do 10. 1 to najjaśniej, a 10 to najciemniej.

• Intensywność drukowania można dodatkowo dostroić za pomocą ustawienia [Drukowanie] > [Zaawansow.] > [Modyfikacje] > [Regulacja zaczernienia].

[Przesuniecie poz/pion]

Ustawienie pozycji odniesienia drukowania w kierunku pionowym i poziomym.

Opcje ustawień są następujące:

Pionowo

Ustawienie pozycji drukowania w kierunku pionowym.

Ustawić wartość korekty od standardowej pozycji drukowania jako „-” w przypadku kierunku podawania papieru i jako „+” w przypadku kierunku przeciwnego do kierunku podawania papieru.

(1) Kierunek przesuwu

Zakres ustawień wynosi od -792 do +792 punktów.

Poziomo

Ustawienie pozycji drukowania w kierunku poziomym.

Ustawić wartość korekty od standardowej pozycji drukowania jako „-” w prawo i jako „+” w lewo, patrząc w stronę drukarki.

(1) Kierunek przesuwu

Zakres ustawień wynosi od -792 do +792 punktów.

• Długość 1 punktu wynosi 0,083 mm. • Jednostki można zmienić na punkty lub cale w menu [System] > [Regionalne] > [Jednostka].

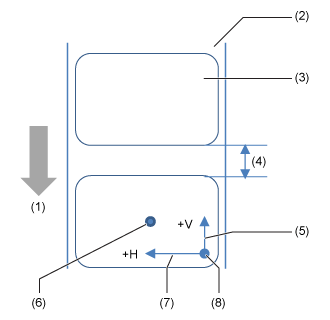

Modyfikowanie kierunku pozycji odniesienia drukowania i punktu odniesienia podstawy

(1) Kierunek przesuwu

(2) Podkład

(3) Etykieta

(4) Przerwa

(5) Przesunięcie punktu odniesienia podstawy w pionie

(6) Punkt odniesienia podstawy po przesunięciu

(7) Przesunięcie punktu odniesienia podstawy w poziomie

(8) Pozycja odniesienia drukowania

[Zaawansow.]

Ustawienie szczegółowego sposobu działania czujnika i ruchu wydruku.

Opcje ustawień są następujące:

[Kalibruj]

Wyregulować poziom czułości czujnika nośnika.

W razie wadliwego działania wykrywania nośnika należy wyregulować poziom czułości czujnika nośnika.

Opcje ustawień są następujące:

[Autokalibracja]

Wykonanie automatycznej kalibracji wybranego czujnika nośnika.

Opcje są następujące:

Gap + I-Mark

Regulowanie zarówno czujnika przerwy, jak i czujnika I-mark.

Przerwa

Regulowanie czujnika przerwy.

I-Mark

Regulowanie czujnika I-mark.

Podajnik

Regulowanie czujnika dyspensera.

◦	Opcja nie jest wyświetlana, gdy zamontowany jest opcjonalny zestaw obcinarki lub zestaw do częściowego obcinania.

Bez podłoża

Regulowanie czujnika do etykiet bezpodkładowych.

◦	Opcja wyświetlana tylko, gdy zamontowany jest opcjonalny zestaw obcinarki lub zestaw do częściowego obcinania.

Procedura automatycznego kalibrowania czujnika nośnika jest następująca:

1.	Otworzyć pokrywę górną. (Wystąpi błąd otwarcia pokrywy).

2.	Włożyć nośnik.

◦	W przypadku opcji [Gap + I-Mark]/[Przerwa]/[I-Mark]

Oderwać etykietę od podkładu i przełożyć podkład nad czujnikiem I-mark, aby znacznik I-mark (czarny) nie został wykryty.

◦	W [Podajnik]

Ustawić nośnik przeznaczony do trybu dyspensera i przeprowadzić etykietę przez wylot nośnika.

◦	W [Bez podłoża]

Przeprowadzić nośnik przez wylot opcjonalnego zestawu obcinarki/częściowego obcinania.

3.	Zamknąć pokrywę górną.

4.	Dotknąć na liście typ czujnika, który ma być regulowany.

5.	Gdy wyświetlony zostanie ekran potwierdzenia, dotknąć przycisku , aby rozpocząć regulowanie czujnika.

6.	Wyświetlony zostanie wynik regulacji czujnika. Aby zakończyć regulację, dotknąć przycisku .

Jeśli wyświetlony zostanie komunikat o błędzie, ustawić poprawnie nośnik i ponowić próbę.

7.	Zmienić tryb na offline. Dotknąć przycisku [PODAWAJ], aby sprawdzić, czy nośnik podawany jest poprawnie.

• Jeśli po użyciu funkcji [Autokalibracja] nośnik nie jest podawany poprawnie, zwrócić się do dystrybutora lub serwisu SATO.

[Poziomy PRZERWY]

Poziom czułości czujnika przerwy regulowany będzie ręcznie.

Procedura regulacji jest następująca:

Najpierw ustawić „niski” poziom (napięcie) czujnika przerwy.

1.	Oderwać etykietę od podkładu.

2.	Przełożyć podkład nad czujnikiem I-mark. Ustawić go tak, aby czujnik I-mark nie wykrywał I-mark (czarnego znaku).

3.	Zamknąć pokrywę górną. Efekt regulacji jest lepszy, gdy wykonywana jest po zamknięciu pokrywy górnej.

4.	Dotknąć przycisku [Poziomy PRZERWY] w menu [Kalibruj].

5.	Zmieniać wartość w polu [Emit], dopóki wartość w polu [Sensor] nie spadnie poniżej 0,5 (V). Ustawić jak najniższą wartość w polu [Emit].

6.	Jeśli wartość w polu [Sensor] nie spada poniżej 0,5 po zmianie wartości w polu [Emit], zmienić wartość w polu [Receive].

7.	Zanotować wartość w polu [Sensor] uzyskaną w wyniku tej procedury. Jest to wartość poziomu „niskiego” czujnika przerwy.

　

Następnie skontrolować „wysoki” poziom (napięcie) czujnika przerwy w następujący sposób:

1.	Przełożyć nośnik (razem z podkładem) nad czujnikiem I-mark. Ustawić go tak, aby czujnik I-mark nie wykrywał I-mark (czarnego znaku).

2.	Zamknąć pokrywę górną.

3.	Odczytać wartość [Sensor].

Jeśli wartość jest o 1,0 (V) wyższa niż zanotowana wartość poziomu „niskiego”, to jest to wartość poziomu „wysokiego” czujnika przerw.

Jeśli różnica między poziomem „wysokim” i „niskim” jest mniejsza niż 1,0, należy wyregulować wartości w polach [Emit] i [Receive] tak, aby różnica ta była większa niż 1,0, lub rozpocząć ponownie regulację „niskiego” poziomu (napięcia) czujnika przerwy.

4.	Jeśli zarówno poziom „wysoki”, jak i „niski” odpowiadają standardowej wartości, potwierdzić wartość poprzez dotknięcie przycisku .

Standardowe wartości poziomu „wysokiego” i „niskiego” czujnika przerw są następujące:

◦	Niski (z samym podkładem) ≤ 0,5 (V)

◦	Wysoki (nośnik razem z podkładem) - Niski ≥ 1,0 (V)

[Poziom czujnika GAP]

Ustawianie poziomu progu czujnika przerwy.

Procedura regulacji jest następująca:

1.	Obliczyć poziom progu z następującego wzoru:

(wysoki poziom - niski poziom) x 0,3 + niski poziom = poziom progu

2.	Dotknąć przycisku [Poziom czujnika GAP] w menu [Kalibruj].

3.	Zmienić wartość w polu [Poziom czujnika GAP]. Ustawić w polu [Poziom czujnika GAP] poziom obliczony w kroku 1.

4.	Dotknąć przycisku , aby potwierdzić wartość.

• W przypadku ustawienia w polu [Poziom czujnika GAP] wartości 0,0 (V) drukarka automatycznie ustawi poziom progu.

[Poziomy I-Mark]

Ręczne ustawianie czułości czujnika I-Mark.

Procedura regulacji jest następująca:

Najpierw wyregulować „niski” poziom (napięcie) czujnika I-mark.

1.	Przełożyć nośnik (razem z podkładem) nad czujnikiem I-mark. Ustawić go tak, aby czujnik I-mark nie wykrywał I-mark (czarnego znaku).

2.	Zamknąć pokrywę górną. Efekt regulacji jest lepszy, gdy wykonywana jest po zamknięciu pokrywy górnej.

3.	Dotknąć przycisku [Poziomy I-Mark] w menu [Kalibruj].

4.	Zmieniać wartość w polu [Emit], dopóki wartość w polu [Sensor] nie spadnie poniżej 0,5 (V). Ustawić jak najniższą wartość w polu [Emit].

5.	Jeśli wartość w polu [Sensor] nie spada poniżej 0,5 po zmianie wartości w polu [Emit], zmienić wartość w polu [Receive].

6.	Zanotować wartość w polu [Sensor] uzyskaną w wyniku tej procedury. Jest to wartość poziomu „niskiego” czujnika I-mark.

Następnie sprawdzić „wysoki” poziom (napięcie) czujnika I-mark w następujący sposób:

1.	Przełożyć nośnik nad czujnikiem I-mark tak, aby czujnik wykrył I-mark (czarny znak).

2.	Zamknąć pokrywę górną.

3.	Odczytać wartość [Sensor].

Jeśli wartość jest o 1,0 (V) wyższa niż zanotowana wartość poziomu „niskiego”, to jest to wartość poziomu „wysokiego” czujnika I-mark.

Jeśli różnica między poziomem „wysokim” i „niskim” jest mniejsza niż 1,0, należy wyregulować wartości w polach [Emit] i [Receive] tak, aby różnica ta była większa niż 1,0, lub rozpocząć ponownie regulację „niskiego” poziomu (napięcia) czujnika I-mark.

4.	Jeśli zarówno poziom „wysoki”, jak i „niski” odpowiadają standardowej wartości, potwierdzić wartość poprzez dotknięcie przycisku .

Standardowe wartości poziomu „wysokiego” i „niskiego” czujnika I-mark są następujące:

◦	Niski (bez I-mark) ≤ 0,5 (V)

◦	Wysoki (z I-mark) - Niski ≥ 1,0 (V)

[Poziom odcięcia I-mark]

Pozwala ustawić poziom progu czujnika I-mark.

Procedura regulacji jest następująca:

1.	Obliczyć poziom progu z następującego wzoru:

(wysoki poziom - niski poziom) x 0,7 + niski poziom = poziom progu

2.	Dotknąć przycisku [Poziom odcięcia I-mark] w menu [Kalibruj].

3.	Zmienić wartość w polu [Poziom odcięcia I-mark]. Ustawić w polu [Poziom odcięcia I-mark] poziom progu obliczony w kroku 1.

4.	Dotknąć przycisku , aby potwierdzić wartość.

• W przypadku ustawienia w polu [Poziom odcięcia I-mark] wartości 0,0 (V) drukarka automatycznie ustawi poziom progu.

[Poziomy podajnika]

Ręczne ustawienie poziomu czułości czujnika dyspensera.

Opcja nie jest wyświetlana, gdy zamontowany jest opcjonalny zestaw obcinarki lub zestaw do częściowego obcinania.

Procedura regulacji jest następująca:

Najpierw ustawić „niski” poziom (napięcie) czujnika dyspensera.

1.	Wyjąć nośnik.

2.	Dotknąć przycisku [Poziomy podajnika] w menu [Kalibruj].

3.	Zmieniać wartość w polu [Emit], dopóki wartość w polu [Sensor] nie spadnie poniżej 0,5 (V).

Ustawić jak najniższą wartość w polu [Emit].

4.	Jeśli wartość w polu [Sensor] nie spada poniżej 0,5 po zmianie wartości w polu [Emit], zmienić wartość w polu [Receive].

5.	Zanotować wartość w polu [Sensor] uzyskaną w wyniku tej procedury. Jest to wartość poziomu „niskiego” czujnika dyspensera.

Następnie skontrolować „wysoki” poziom (napięcie) czujnika dyspensera w następujący sposób:

1.	Włożyć nośnik.

2.	Zamknąć pokrywę górną.

3.	Odczytać wartość [Sensor].

Jeśli wartość jest o 1,0 (V) wyższa niż zanotowana wartość poziomu „niskiego”, to jest to wartość poziomu „wysokiego” czujnika dyspensera.

Jeśli różnica między poziomem „wysokim” i „niskim” jest mniejsza niż 1,0, należy wyregulować wartości w polach [Emit] i [Receive] tak, aby różnica ta była większa niż 1,0, lub rozpocząć ponownie regulację „niskiego” poziomu (napięcia) czujnika dyspensera.

4.	Jeśli zarówno poziom „wysoki”, jak i „niski” odpowiadają standardowej wartości, potwierdzić wartość poprzez dotknięcie przycisku .

Standardowe wartości poziomu „wysokiego” i „niskiego” czujnika dyspensera są następujące:

◦	Niski (bez nośnika) ≤ 0,5 (V)

◦	Wysoki (z nośnikiem) - Niski ≥ 1,0 (V)

[Poziomy bez podłoża]

Ręczne ustawienie poziomu czułości czujnika do etykiet bezpodkładowych.

Opcja wyświetlana tylko, gdy zamontowany jest opcjonalny zestaw obcinarki lub zestaw do częściowego obcinania.

Procedura regulacji jest następująca:

Najpierw ustawić „niski” poziom (napięcie) czujnika do etykiet bezpodkładowych.

1.	Wyjąć nośnik.

2.	Dotknąć przycisku [Poziomy bez podłoża] w menu [Kalibruj].

3.	Zmieniać wartość w polu [Emit], dopóki wartość w polu [Sensor] (Czujnik) nie spadnie poniżej 0,5 (V).

Ustawić jak najniższą wartość w polu [Emit].

4.	Jeśli wartość w polu [Sensor] nie spada poniżej 0,5 po zmianie wartości w polu [Emit], zmienić wartość w polu [Receive].

5.	Zanotować wartość w polu [Sensor] uzyskaną w wyniku tej procedury. Jest to wartość poziomu „niskiego” czujnika do etykiet bezpodkładowych.

Następnie skontrolować „wysoki” poziom (napięcie) czujnika do etykiet bezpodkładowych w następujący sposób:

1.	Włożyć nośnik.

2.	Zamknąć pokrywę górną.

3.	Odczytać wartość [Sensor].

Jeśli wartość jest o 1,0 (V) wyższa niż zanotowana wartość poziomu „niskiego”, to jest to wartość poziomu „wysokiego” czujnika do etykiet bezpodkładowych.

Jeśli różnica między poziomem „wysokim” i „niskim” jest mniejsza niż 1,0, należy wyregulować wartości w polach [Emit] i [Receive] tak, aby różnica ta była większa niż 1,0, lub rozpocząć ponownie regulację „niskiego” poziomu (napięcia) czujnika do etykiet bezpodkładowych.

4.	Jeśli zarówno poziom „wysoki”, jak i „niski” odpowiadają standardowej wartości, potwierdzić wartość poprzez dotknięcie przycisku .

Standardowe wartości poziomu „wysokiego” i „niskiego” czujnika do etykiet bezpodkładowych są następujące:

◦	Niski (bez nośnika) ≤ 0,5 (V)

◦	Wysoki (z nośnikiem) - Niski ≥ 1,0 (V)

[Spr. głowicy]

Drukarka może automatycznie sprawdzać, czy element w głowicy drukującej nie jest przerwany.

Opcje są następujące:

Wył

Dezaktywowanie kontroli głowicy.

Wszystko

Kontrolowany jest cały obszar wydruku.

Kod kresk.

Kontrolowany jest tylko obszar drukowania kodu kreskowego. Kontrola głowicy nie ma zastosowania do kodów kreskowych drukowanych jako dane graficzne.

• Kontrola głowicy dotyczy ustalania stanu elementu głowicy drukującej. Funkcja ta nie gwarantuje czytelności kodu kreskowego. Wymagany jest pełny test za pomocą czytnika kodu kreskowego. Po przerwie w drukowaniu funkcja kontroli głowicy może przez pewien czas nie działać. Mogą wystąpić przerwy. Sprawdzić za pomocą skanera, czy kod kreskowy na etykiecie wydrukowanej po błędzie głowicy jest czytelny.

[Tryb spr. głowicy]

Ustawienie metody kontroli głowicy.

Ustawienie widoczne tylko, jeśli wybrano opcję [Wszystko] lub [Kod kresk.] w menu [Spr. głowicy].

Opcje są następujące:

Zawsze

Kontrola głowicy wykonywana jest za każdym razem.

Po zadaniu druku

Kontrola głowicy wykonywana jest przed rozpoczęciem drukowania i po jego zatrzymaniu. Jeśli włączona jest funkcja backfeed, kontrola głowicy wykonywana będzie przed rozpoczęciem drukowania, w momencie zatrzymywania drukowania i w trakcie operacji backfeed.

Każda strona

Kontrola głowicy wykonywana jest co wskazaną liczbę nośników.

[Każda strona]

Kontrola głowicy wykonywana jest co wskazaną liczbę nośników.

Ustawienie widoczne tylko, jeśli wybrano opcję [Każda strona] w menu [Tryb spr. głowicy].

Zakres ustawień wynosi od 1 do 999999.

[Sprawdź wielkość mediów]

Włączenie lub wyłączenie kontroli rozmiaru nośnika.

Ustawienie widoczne tylko, jeśli wybrano opcję [Przerwa] lub [I-Mark] w menu [Typ czujnika].

Po uaktywnieniu tej funkcji w następujących sytuacjach wyświetlany jest „Błąd nośnika”:

•	Jeśli długość nośnika jest o ponad 3 mm większa niż długość nośnika wskazana przez polecenie rozmiaru nośnika ESC+A1.

•	Jeśli długość podawanego w danej chwili nośnika jest o ponad 3 mm większa od długości nośnika podanego jako pierwszy po uaktywnieniu tej funkcji.

[Modyfikacje]

Korygowanie pozycji przesunięcia, pozycji drukowania i intensywności wydruku.

Opcje ustawień są następujące:

[Przesunięcie]

Korygowanie pozycji przesunięcia.

Przesunięcie służy do korygowania pozycji cofania nośnika/zatrzymania podczas pracy w trybie odrywania/cięcia/dyspensera.

Ustawienie wartości ze znakiem „+” oznacza przesunięcie pozycji drukowania przeciwnie do kierunku przesuwu, a ze znakiem „-” oznacza przesunięcie zgodnie z kierunkiem przesuwu.

Zakres ustawień wynosi od -45 do +45 punktów.

• Długość 1 punktu wynosi 0,083 mm. • Jednostki można zmienić na punkty lub cale w menu [System] > [Regionalne] > [Jednostka].

[Skok]

Długość wpływa na krawędź początkową nośnika, a w konsekwencji na pozycję wydruku w kierunku pionowym.

Ustawienie wartości ze znakiem „+” oznacza przesunięcie pozycji wydruku przeciwnie do kierunku przesuwu, a ze znakiem „-” oznacza przesunięcie zgodnie z kierunkiem przesuwu.

(1) Kierunek przesuwu

Zakres ustawień wynosi od -45 do +45 punktów.

• Długość 1 punktu wynosi 0,083 mm. • Jednostki można zmienić na punkty lub cale w menu [System] > [Regionalne] > [Jednostka].

[Regulacja zaczernienia]

Dostrojenie intensywności wydruku.

Zakres ustawień wynosi od 0 do 99.

0 to najjaśniej, a 99 to najciemniej.

[Start online]

Określenie, czy zasilanie drukarki ma być włączane w trybie online.

• To ustawienie powiązane jest z menu [Samodzielne] > [Uruchom]. Gdy uaktywniona jest opcja [Start online], opcja [Aplikacja] jest wybrana w ustawieniu [Uruchom]. Gdy dezaktywowana jest opcja [Start online], opcja [Strona startowa] jest wybrana w ustawieniu [Uruchom].

[Podawaj po błędzie]

Określenie, czy po usunięciu przyczyny błędu i przełączeniu w tryb online ma być automatycznie podawany nośnik.

Nośnik podawany jest automatycznie, gdy tryb zmieniony zostanie na online po usunięciu przyczyny błędu.

Nośnik nie jest podawany automatycznie, gdy tryb zmieniony zostanie na online po usunięciu przyczyny błędu.

Jeśli jednak uaktywniona jest opcja [Podawaj przy wł. zasil.], drukarka podaje nośnik po włączeniu zasilania i zmianie trybu na online.

Ponadto, jeśli uaktywniona jest opcja [Auto pomiar], drukarka podaje nośnik, gdy tryb zmieniony zostanie na online po raz pierwszy po włączeniu zasilania.

[Podawaj przy wł. zasil.]

Określenie, czy nośnik ma być automatycznie podawany po włączeniu zasilania.

Po włączeniu drukarki i zmianie trybu na online nośnik jest podawany.

Nośnik nie jest podawany, gdy tryb zmieniony zostanie na online po włączeniu zasilania.

Ponadto, jeśli uaktywniona jest opcja [Auto pomiar], drukarka podaje nośnik, gdy tryb zmieniony zostanie na online po raz pierwszy po włączeniu zasilania.

[Finiszer podawanie]

Ustawienie wielkości przesuwu nośnika w trakcie odrywania, cięcia i zatrzymywania dyspensera. Ustawienie wielkości przesuwu nośnika odnosi się do pozycji głowicy drukującej równej 0.

Rzeczywista wielkość przesuwu nośnika to suma wartości [Przesunięcie] i [Finiszer podawanie].

Zakres ustawień wynosi od 0 do 3060 punktów.

• Długość 1 punktu wynosi 0,083 mm. • Jednostki można zmienić na punkty lub cale w menu [System] > [Regionalne] > [Jednostka].

[Koniec papieru]

Wybór czujnika do wykrywania końca papieru.

Opcje są następujące:

Using I-mark

Wykrywanie końca papieru przy użyciu czujnika I-mark (odbiciowego).

Używ. przerw

Wykrywanie końca papieru przy użyciu czujnika przerw (przepuszczalności).

[Prioritize]

W przypadku ustawień drukarki można określić, czy pierwszeństwo mają mieć ustawienia dokonywane w drukarce, czy przy użyciu poleceń.

Opcje są następujące:

Polecenia

Priorytet ma ustawienie określone w poleceniu.

Ustawienia

Priorytet ma ustawienie określone w drukarce.

[Wznów druk]

Włączenie lub wyłączenie funkcji ponownego drukowania.

Jeśli uaktywniona została opcja [Wznów druk], można dotknąć przycisku [DRUKUJ PONOWNIE] na ekranie online, aby ponownie wydrukować te same dane.

• Wyłączenie zasilania drukarki powoduje utratę poprzednich danych.

[Pozycja końca druku]

Regulacja pozycji zatrzymania nośnika lub pozycji cięcia, gdy jako ustawienie [Typ czujnika] wybrano opcję [Brak]. Ustawienie to pozwala określić również wielkość pustego miejsca względem pozycji zatrzymania nośnika.

Zakres ustawień wynosi od 0 do 6000 punktów.

• Długość 1 punktu wynosi 0,083 mm. • Jednostki można zmienić na punkty lub cale w menu [System] > [Regionalne] > [Jednostka].

---

Related Topics

Czynności w trybie ustawień

Wprowadzanie wartości ustawień

Wkładanie rolki nośnika (drukowanie w trybie ciągłym/trybie odrywania)

Wkładanie rolki nośnika (drukowanie w trybie obcinarki/trybie częściowego obcinania)

[Jednostka]
