Sustitución del cabezal de impresión

Vea el vídeo aquí (no tiene audio).

•	Para CL4NX Plus

•	Para CL6NX Plus

Cuando el cabezal de impresión está dañado o gastado, se puede extraer y sustituir con facilidad.

• No encienda ni apague el producto, ni conecte o desconecte el cable de alimentación con las manos húmedas. Si lo hace, puede recibir una descarga eléctrica. • Antes de retirar el cabezal de impresión, desconecte el cable de alimentación de la toma de CA. • Para evitar dañar el cabezal de impresión, póngase unos guantes antes de sustituirlo.

　

En el vídeo siguiente podrá ver el procedimiento.

CL4NX Plus

CL6NX Plus

1.	Compruebe que el producto esté apagado y desconecte el cable de alimentación de la toma de CA.

2.	Abra la cubierta superior.

• Abra la cubierta superior por completo para evitar que se cierre de forma accidental.

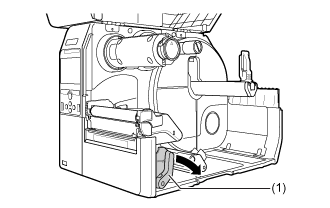

3.	Empuje la palanca de bloqueo del cabezal (1) hacia atrás para desbloquear el cabezal de impresión.

• Después de imprimir, el cabezal de impresión y el área que lo rodea están calientes. Espere a que el producto se enfríe. • Si toca el borde del cabezal de impresión con las manos puede lesionarse.

4.	Retire las etiquetas y la cinta si están cargadas.

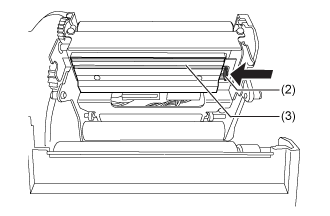

5.	Presione la palanca (2) para retirar el cabezal de impresión (3).

• Para los modelos UHF RFID, la antena UHF RFID está instalada en el cabezal de impresión. Tenga cuidado de no tirar demasiado del cable de la antena al cambiar el cabezal de impresión. Póngase en contacto con su vendedor, distribuidor o centro de soporte técnico de SATO para obtener más información.

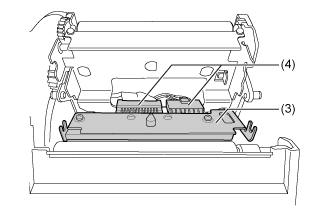

6.	Desconecte todos los conectores (4) del cabezal de impresión defectuoso (3).

En total hay dos conectores para CL4NX Plus y tres conectores para CL6NX Plus.

7.	Conecte todos los conectores (4) al nuevo cabezal de impresión.

• Al manipular el cabezal de impresión, tenga cuidado de no contaminar ni rayar la superficie del cabezal porque es muy sensible.

8.	Instale el nuevo cabezal de impresión.

Instale el cabezal de impresión de modo que quede bloqueado con un clic.

9.	Vuelva a colocar las etiquetas y la cinta si las había retirado en el paso 4.
