Cambio de la forma en que se utiliza la interfaz RS-232C (cuando se utilizan los verificadores de código de barras KEYENCE)

Cuando se utilice uno de los verificadores de códigos de barras de KEYENCE (BL-1301, SR-710), modifique la configuración operativa del verificador de códigos de barras para que pueda comunicarse con el producto y, a continuación, conéctelo al producto. Después de conectar el verificador de códigos de barras al producto, cambie el ajuste [Interface] de la interfaz RS-232C a [Lector RS-232C] en el producto. Con esta configuración, el producto puede detectar el verificador de código de barras y conectarse automáticamente con él de acuerdo con la configuración de la interfaz del verificador de código de barras.

1.	Después de conectar el verificador de códigos de barras, pulse el botón de encendido en el panel del operador hasta que el LED se ilumine en azul para encender el producto.

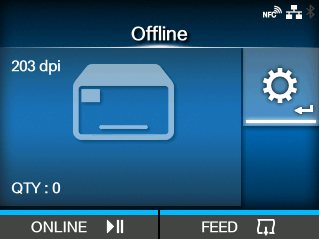

2.	Cuando el producto esté en el modo Online (en línea), pulse el botón en el panel del operador para cambiar al modo Offline (desconectado).

3.	Pulse el botón para mostrar el menú [Comprobación].

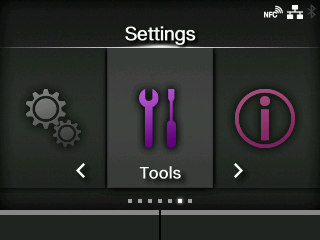

4.	Pulse los botones / para seleccionar [Herramientas] y, a continuación, pulse el botón .

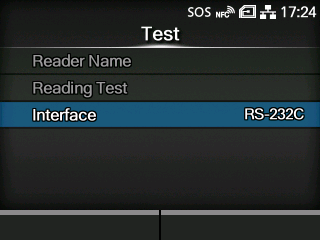

5.	Pulse los botones / para seleccionar [Lector de códigos de barras] > [Leyendo] > [Interface] y, a continuación, pulse el botón .

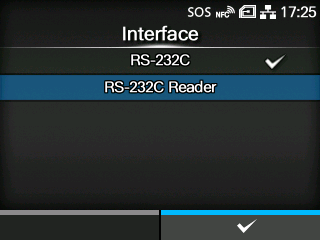

6.	Pulse los botones / para seleccionar [Lector RS-232C].

7.	Pulse el botón para guardar el valor de ajuste.

8.	Pulse el botón para cambiar al modo Offline (desconectado).

9.	Apague el producto y vuelva a encenderlo.

Cuando se enciende el producto, el verificador de códigos de barras también se enciende automáticamente.

• Cuando se enciende el verificador de códigos de barras, emite una luz láser. Asegúrese de mantener el láser alejado de los ojos. • Cuando se utiliza el GFS4170, emite una luz láser mientras el producto está encendido. Para apagar la luz láser, apague el producto.

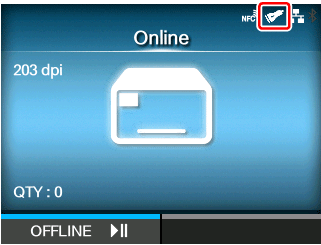

Una vez que se completa la conexión entre el producto y el verificador de códigos de barras, el icono del verificador de códigos de barras aparece en la barra de estado de la pantalla.

Realice una prueba de lectura con el verificador de códigos de barras para confirmar que funciona correctamente.

• Si el producto no puede detectar el verificador de código de barras, verifique si la configuración operativa del verificador de código de barras es apropiada.

---
