Carga del papel con la unidad cortadora giratoria opcional (CL4NX Plus solo)

Vea el vídeo aquí (no tiene audio).

•	Para el rollo de papel

•	Para el papel plegado

• No toque la cuchilla de la guillotina.

　

En el vídeo siguiente podrá ver el procedimiento.

Para el rollo de papel

Para el papel plegado

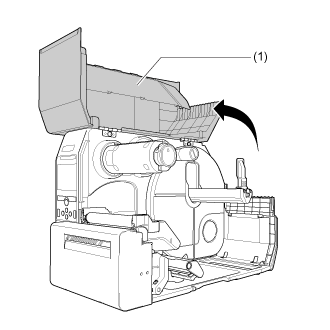

1.	Abra la cubierta superior (1).

• Abra la cubierta superior por completo para evitar que se cierre de forma accidental.

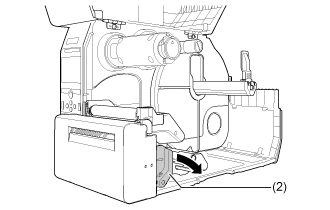

2.	Empuje la palanca de bloqueo del cabezal (2) hacia atrás.

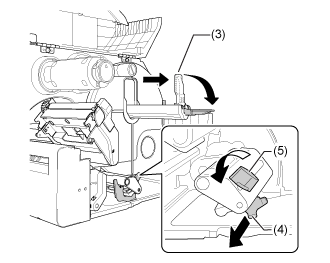

3.	Separe la guía del soporte del papel (3) y la guía de papel (4) del producto.

Gire la perilla (5) en sentido antihorario para liberar la guía de papel.

4.	Cargue el rollo de papel o el papel plegado.

Para el rollo de papel

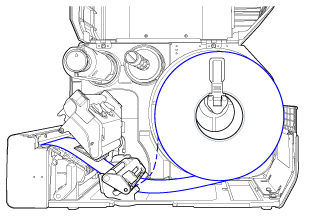

La ruta del papel se muestra en la siguiente imagen.

Papel hacia adentro

Papel hacia afuera

a.	Cargue el papel en el soporte del papel (6).

Asegúrese de que el rollo de papel esté completamente insertado hacia el interior del producto.

b.	Empuje la guía del soporte del papel (3) ligeramente contra el rollo de papel.

　

Para el papel plegado

a.	Coloque el papel plegado sobre una ubicación plana y, a continuación, cargue el papel desde la parte posterior del producto o desde la ranura de papel en la parte inferior del producto.

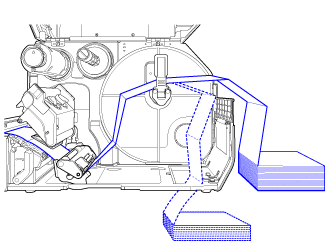

La ruta del papel se muestra en la siguiente imagen.

Cargue el papel desde la parte posterior del producto.

Cargue el papel desde la parte inferior del producto.

• Cuando cargue el papel, asegúrese de que la cara de impresión esté hacia arriba.

5.	Pase el papel por debajo del amortiguador del papel (7) y la guía del sensor de papel (8) mientras empuja el papel hacia el interior del producto.

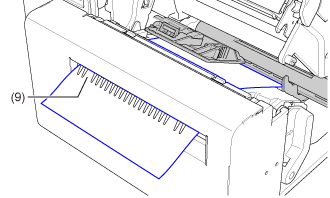

6.	Inserte el papel desde el interior del producto en la salida de suministro de papel (9).

7.	Presione el cabezal de impresión hacia abajo hasta que la palanca de bloqueo del cabezal esté bloqueada.

8.	Presione la guía de papel (4) ligeramente contra el extremo del papel y, a continuación, gire la perilla (5) para bloquear la guía de papel.

9.	Cierre la cubierta superior.

• Cuando cierre la cubierta posterior, tenga cuidado de no pillarse los dedos.

10.	Pulse el botón (FEED) (alimentación) en el modo Offline (desconectado) para alimentar el papel.

11.	Pulse el botón (ONLINE) para cambiar al modo Online (en línea).

• Cuando se imprime con transferencia térmica se debe cargar la cinta.

---

Temas relacionados

Colocación de la cinta (solo transferencia térmica)
