[Niveles del GAP]

Ajusta el nivel del sensor de intervalo de forma manual.

A continuación se indica el procedimiento de configuración:

En primer lugar, ajuste el nivel «bajo» (tensión) del sensor de intervalo.

1.	Retire la etiqueta del papel soporte.

2.	Pase el papel soporte a través del sensor de papel. Alinéelo de modo que el sensor de papel no detecte la I-Mark (marca negra).

3.	Cierre el cabezal de impresión. Para que el resultado del ajuste sea correcto, realice el ajuste una vez ha cerrado el cabezal de impresión.

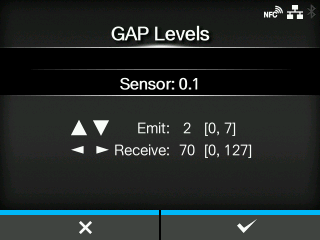

4.	Seleccione el [Niveles del GAP] en [Calibrar] y pulse el botón .

5.	Pulse los botones / para cambiar el valor de [Emit] hasta que el valor de [Sensor] esté por debajo de 0,5 (V). Ajuste [Emit] en el valor más bajo posible.

6.	Si el valor de [Sensor] no se sitúa por debajo de 0,5 tras modificar el valor de [Emit], pulse los botones / para cambiar el valor de [Receive].

7.	Apunte el valor de [Sensor] obtenido con el procedimiento anterior. Este será el valor del nivel «bajo» del sensor de intervalo.

　

A continuación, compruebe el nivel «alto» (tensión) del sensor de intervalo:

1.	Pase el papel (con el papel soporte) entre los sensores del papel. Alinéelo de modo que el sensor de papel no detecte la I-Mark (marca negra).

2.	Cierre el cabezal de impresión.

3.	Compruebe el valor de [Sensor].

Si el valor es 1,0 (V) superior al valor del nivel «bajo» que ha registrado, significa que este es el valor del nivel «alto» del sensor de intervalo.

Si la diferencia entre el nivel «alto» y el nivel «bajo» es inferior a 1,0, ajuste el valor de [Emit] y [Receive] para que la diferencia sea superior a 1,0, o vuelva a realizar el ajuste del nivel «bajo» (tensión) del sensor de intervalo.

4.	Si los niveles “Alto” y “Bajo” cumplen con el valor estándar, pulse el botón para confirmar el valor.

Estos son los valores estándar de los niveles «alto» y «bajo» del sensor de intervalo:

◦	Bajo (solo con el papel soporte) ≤ 0,5 (V)

◦	Alto (etiquetas y papel soporte) - bajo ≥ 1,0 (V)
