Diagrama de tiempo de la señal de entrada EXT

Elemento	Forma de la onda de entrada

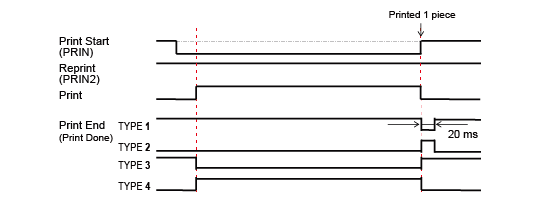

Inicio de la impresión

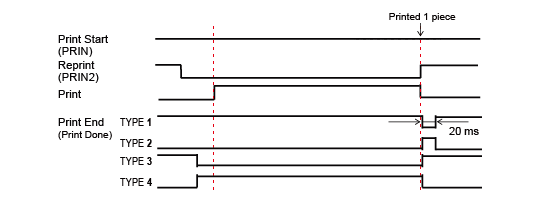

Reimprimir (sin señal de inicio de impresión)

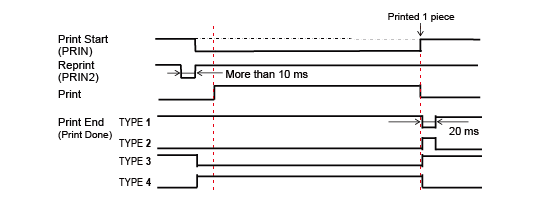

Reimprimir (con señal de inicio de impresión)

• Mantenga la señal de inicio de impresión (PRIN) en “Baja” hasta que se emita la señal de fin de impresión (impresión finalizada). Para mantener la señal de inicio de impresión (PRIN), consulte Mantenimiento de la señal de inicio de impresión (PRIN). • Mantenga la señal de reimprimir de salida (PRIN2) durante más de 10 ms. Cuando la señal se emite durante menos de 10 ms y no se reconoce la señal de reimpresión, el producto no realiza la reimpresión.

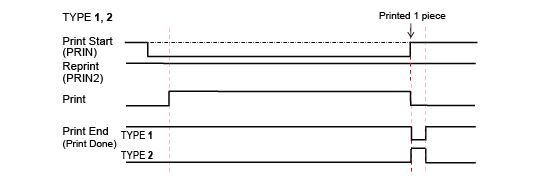

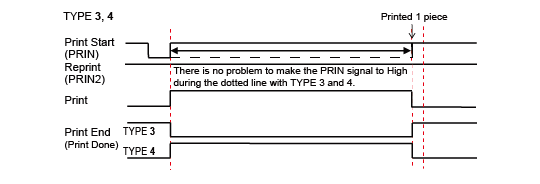

Mantenimiento de la señal de inicio de impresión (PRIN)

Elemento	Forma de la onda de entrada
Inicio de la impresión

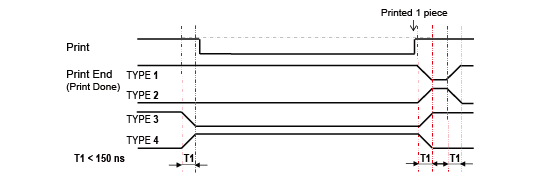

Señal de fin de la impresión (PREND)

•	El tiempo de subida o bajada (T1) de la señal Impresión finalizada es inferior a 150 ns. Debe considerar el tiempo al emitir la señal de los dispositivos conectados.

•	Cuando la señal de inicio de impresión y la señal de reimpresión se envían simultáneamente, la señal de inicio de impresión se activa y el producto no realiza la reimpresión.

•	La señal de reimpresión es válida solo desde el momento en que finaliza la operación de impresión (CANT. = 0) hasta la siguiente recepción de datos de impresión. Además de eso, el producto no realiza la reimpresión.
