Error de RFID y tiempo de restablecimiento

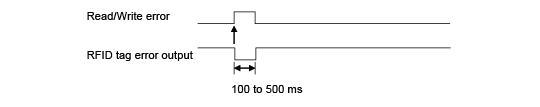

Salida de señal de error con pulso único

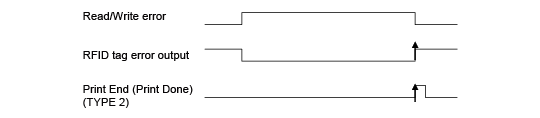

Salida de señal de error con pulso largo

Cuando el recuento de reimpresiones alcanza el número especificado, el error de la etiqueta RFID y el error de la máquina se emiten a la vez. La salida de error de la máquina es siempre un pulso largo.

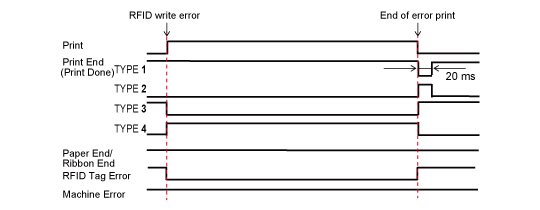

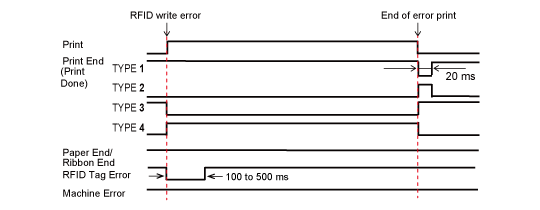

Diagrama de temporización de la salida de la señal de error con pulso único

Elemento	Reimpresión de RFID dos veces: forma de la onda de salida de pulso de un solo disparo
Error

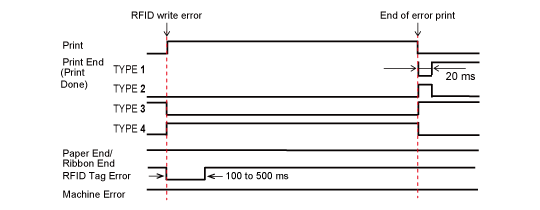

Reimprimir 1.º
Reimprimir 2.º

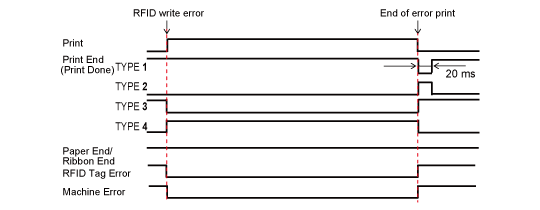

Diagrama de temporización de la salida de la señal de error con pulso largo

Elemento	Reimpresión de RFID dos veces: forma de la onda de salida de pulso de nivel
Error

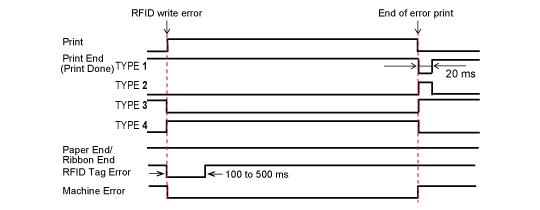

Reimprimir 1.º
Reimprimir 2.º
