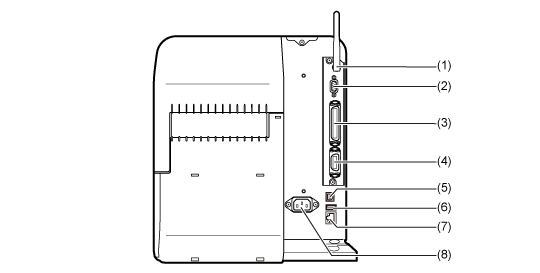

Vista posterior

(1) Antena de la LAN inalámbrica (opcional)

Conector para la instalación de la Antena de la LAN inalámbrica opcional.

(2) Conector RS-232C

Para conectar el producto al ordenador con la interfaz de la serie RS-232C.

También puede conectar un verificador de códigos de barras.

El uso de la interfaz RS-232C se puede seleccionar en el menú [Herramientas] > [Lector de códigos de barras] > [Leyendo] > [Interface].

(3) Conector IEEE1284

Para conectar el producto al ordenador usando la interfaz IEEE1284.

(4) Conector EXT (interfaz de señal externa)

Conector de la interfaz para señales externas. Conecte un dispositivo opcional a este terminal.

(5) Conector USB (tipo B)

Para conectar el producto al ordenador con la interfaz USB.

(6) Conector USB (tipo A)

Habilite el almacenamiento de información de la configuración del producto con una memoria USB.

También se pueden conectar otros dispositivos como un verificador de códigos de barras, un escáner de códigos de barras o un teclado.

• Analice la memoria USB con el antivirus antes de conectarla al producto. SATO Corporation no se responsabilizará de los problemas de funcionamiento del producto causados por un virus procedente de una memoria USB.

(7) Conector de la LAN

Para conectar el producto a la red utilizando la interfaz de la LAN.

(8) Terminal de entrada de corriente alterna (AC)

Suministra alimentación al producto a través del cable de alimentación insertado.

Antes de conectar el aparato, verifique que la tensión de CA de su zona esté entre 100 y 240 V, de 50 a 60 Hz.
