Interfaz IEEE1284

Esta interfaz cumple con el estándar IEEE1284.

Especificaciones básicas
Conector	Amphenol 36 pines, hembra
Nivel de señal	Nivel alto De +2,4 a +5,0 V Nivel bajo De +0,0 a +0,4 V
Modo de Recepción	Búfer de objeto único, Búfer de objeto múltiple

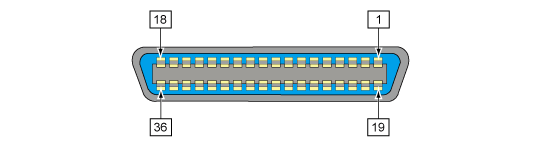

Especificaciones de los pines de los conectores
N.º de pin	E/S	Descripción
1	Entrada	ESTROBOSCÓPICA
2 - 9	Entrada	DATOS 1 - DATOS 8 DATOS 1 LSB DATOS 8 MSB
10	Salida	RECONOCER
11	Salida	OCUPADO
12	Salida	PAPEL VACÍO/ERROR DE PAPEL
13	Salida	SELECCIONAR
14	Entrada	ALIMENTACIÓN AUTOMÁTICA
15	-	No en uso
16	-	Tierra LÓGICA
17	-	Bastidor de tierra
18	-	+5 V
19	-	RETORNO ESTROBOSCÓPICO
20-27	-	RETORNO DATOS 1 - DATOS 8
28	-	RECONOCER RETORNO
29	-	RETORNO OCUPADO
30	-	RETORNO DE PAPEL VACÍO
31	Entrada	INICIALIZAR
32	Salida	FALLO
33-35	-	No en uso
36	Entrada	SELECCIONAR ENTRADA

Especificaciones del cable
Conector de cable	Amphenol 36 pines, macho
Longitud del cable	1,5 m (5 pies) o menos

• Las especificaciones están sujetas a cambios sin previo aviso.
