Carga del papel con la unidad del dispensador opcional y la salida del papel soporte

Vea el vídeo aquí (no tiene audio).

•	Para CL4NX Plus

•	Para CL6NX Plus

El siguiente tema describe el procedimiento para dispensar la etiqueta y expulsar el papel soporte del producto.

　

En el vídeo siguiente podrá ver el procedimiento.

CL4NX Plus

CL6NX Plus

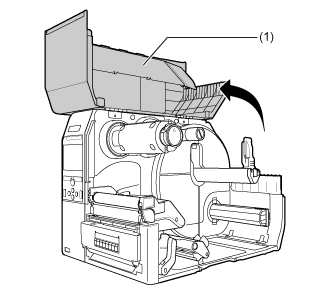

1.	Abra la cubierta superior (1).

• Abra la cubierta superior por completo para evitar que se cierre de forma accidental.

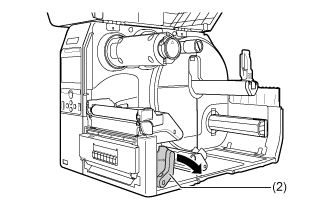

2.	Empuje la palanca de bloqueo del cabezal (2) hacia atrás.

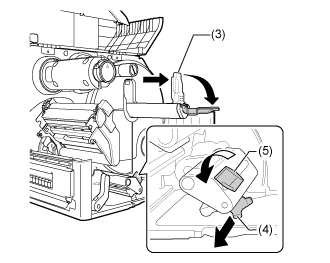

3.	Separe la guía del soporte del papel (3) y la guía de papel (4) del producto.

Gire la perilla (5) en sentido antihorario para liberar la guía de papel.

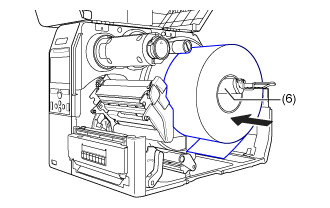

4.	Cargue el papel en el soporte del papel (6).

Asegúrese de que el rollo de papel esté completamente introducido en el interior del producto.

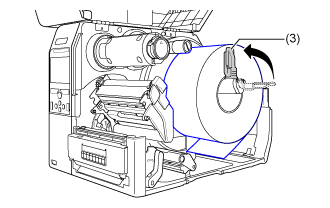

5.	Empuje la guía del soporte del papel (3) ligeramente contra el rollo de papel.

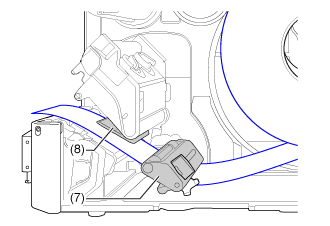

6.	Pase el papel por debajo del amortiguador del papel (7) y la guía del sensor de papel (8) mientras empuja el papel hacia el interior del producto.

Asegúrese de que el extremo del papel sobresale de la parte delantera del producto.

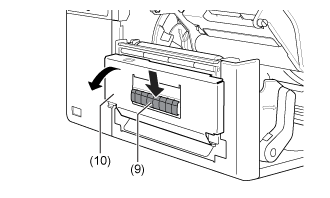

7.	Presione la lengüeta (9) en la parte delantera del producto para abrir la unidad del dispensador (10).

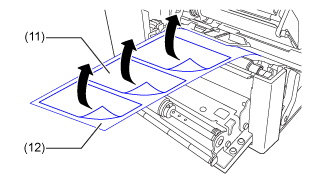

8.	Retire aproximadamente 30 cm (11,8") de etiquetas (11) del papel soporte (12).

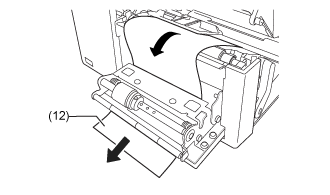

9.	Pase el papel soporte (12) a través de la abertura de la unidad del dispensador hacia el exterior del producto.

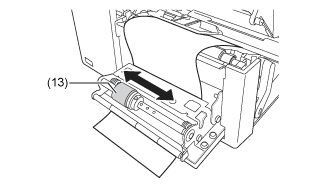

10.	Ajuste el rodillo dispensador (13) en el centro de la etiqueta.

11.	Cierre el cabezal de impresión.

12.	Cierre la unidad del dispensador.

13.	Presione la guía de papel ligeramente contra el extremo del papel y luego gire la perilla para bloquear la guía de papel.

14.	Cierre la cubierta superior.

• Cuando cierre la cubierta posterior, tenga cuidado de no pillarse los dedos.

15.	Pulse el botón (FEED) (alimentación) en el modo Offline (desconectado) para alimentar el papel.

16.	Pulse el botón (ONLINE) para cambiar al modo Online (en línea).

• Cuando se imprime con transferencia térmica se debe cargar la cinta.

• Cuando no utilice el producto durante un período de tiempo prolongado, mantenga la unidad del dispensador abierta para proteger el rodillo.

---
